Опыт №5. Режим торможения противовключением

Данный опыт проводим при

Таблица 5 – Режим торможения противовключением

	с-1	-76	-44,2	-30	-17,6	Примечания
I 1	А	0,88	0,9	0,87	0,84	U 1Л=110 В; I 2В=1,4 А; С 2=0,08 Вс; D М - по данным опыта 2
I 2	А	7,5
M 2	Нм	0,0704	0,072	0,0696	0,0672
DM	Нм	0,075	0,06	0,05	0,05
M 1	Нм	-0,0046	0,012	0,0196	0,0172

Пример расчета:

По данным таблицы 5 построим график зависимости представленные на рисунках 3 и 4.

Опыт №6. Режим динамического торможения

Данный опыт проводим при значении постоянного тока в обмотках статора

Таблица 6 – Режим динамического торможения

	c-1						Примечания
I 2	A	0,6	0,6	0,6	0,6	0,6	I 1=0,6А= const; I в2=1,4А; D M - по данным опыта 2
D M	Нм	0,05	0,77	0,78	0,79	0,79
M 2	Нм	0,05	0,05	0,05	0,05	0,05
M 1	Нм		-0,22	-0,23	-0,24	-0,24

Пример расчета:

По данным таблицы 6 построим график зависимости , представленный на рисунке 4.

Рисунок 3 - – Семейство электромеханических характеристик АД с короткозамкнутым ротором

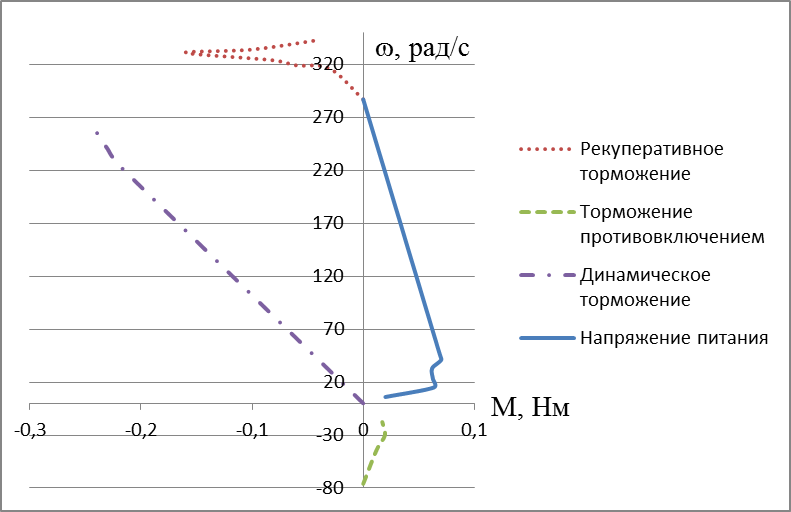

Рисунок 4 – Семейство механических характеристик АД с короткозамкнутым ротором
