Построение круговой диаграммы и рабочих характеристик двигателя

⇐ ПредыдущаяСтр 2 из 2




Измеренные параметры двигателя при холостом ходе и температуре :



Параметры холостого хода при температуре ( +75)0С:

Фазные электрические величины нагретой машины при холостом ходе:

Измеренные параметры холодной машины (при температуре ) и при испытательном напряжении U1K в режиме короткого замыкания:





Параметры и фазные электрические величины нагретой машины при номинальном напряжении в режиме короткого замыкания:





Выбираем масштаб тока:

Рассчитываем масштаб мощности:

где m1=3 – число фаз обмотки статора.



Определяем масштаб момента:

Рассчитываем величины требуемые для построения круговой диаграммы:







Определение из круговой диаграммы величин, характеризующих работу асинхронного двигателя:

Для точки 5 (D), соответствующей номинальному режиму:



Данные из круговой диаграммы заносим в нижеприведенную таблицу 4:

Таблица 4



N п/п I1 P1 P2 M2 η cosφ1 s n Примечание
А Вт Вт Н·м - - - Об/мин
  0,25 20.8       0.23     I0’ = 0.42; I1H = 0.56A; n1=500об/мин
  0.31 85.63 54.3 1.5 0.74 0.32 0.051
  0.39 137.1 89.2 2.03 0.61 0.5 0.082
  0.471 182.6 100.5 2.17 0.55 0.57 0.175
  0.56     2.56 0.58 0.65 0.16
  0.67 257.3 176.5 2.84 0.62 0.7 0.33



Максимальный момент, развиваемый двигателем:

Кратность максимального момента (перегрузочная способность двигателя):

Электромагнитная мощность:

Электромагнитный момент:



Согласно таблице 4 строим рабочие характеристики двигателя (графики зависимости) при неизменных напряжении и частоте.

Графики зависимостей.

  1. .

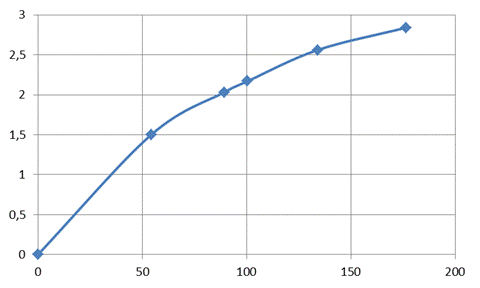

Рисунок 1. Зависимость M2=f(P2)

2.



Рисунок 2. Зависимость I1 =f(P2)

3.





Рисунок 3. Зависимость cosφ1 =f(P2)

4.

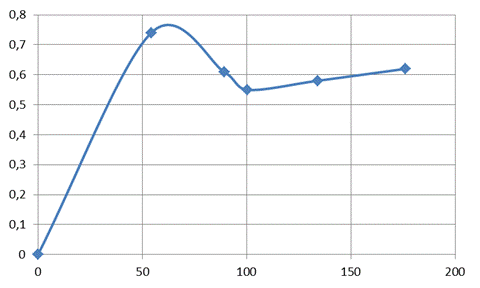

Рисунок 4. Зависимость η= f(P2)

5.

Рисунок 5. Зависимость n= f(P2)

Вывод: в ходе проделанной работы было изучено устройство асинхронного двигателя с короткозамкнутым ротором и построены рабочие характеристики этого двигателя. По таблице и рабочим характеристикам двигателя делаем следующие выводы:

§ Зависимость M2=f(P2):как видно из данного графика при возрастании Р2, М2 изменяется по прямопропорциональной зависимости, но вследствие неточности и человеческого фактора приборов существует небольшая погрешность.

§ Зависимость I1 =f(P2). В данном случае при P2 = 0 в обмотке статора течет ток холостого хода. При увеличении полезной мощности на валу растет потребляемая из сети активная мощность, а, значит и ток I1



· Зависимость cosφ1 =f(P2). При Р2=0 φ1≠0, т.к. из сети поступает с реактивной так же и активная мощность. При увеличении нагрузки на валу потребляемая из сети активная мощность быстро растет, при этом реактивная часть практически не изменяется, т.к. не изменяется наводимый в магнитопроводе статора магнитный поток.

· Зависимость η= f(P2). При увеличении полезной мощности на валу Р2=0 КПД также увеличивается от нуля до максимального значения, которое он принимает при равенстве постоянных и переменных потерь. При дальнейшем росте нагрузки быстро увеличиваются электрические потери в обмотках статора и ротора. При этом полезная мощность растет медленнее, чем переменные электрические потери и КПД начинает убывать.

§ Зависимость n= f(P2). При увеличении нагрузки на валу увеличивается момент сопротивления, который тормозит вращение вала ротора и, следовательно, частота его вращения убывает.
