Конструктивное решения







Здание "Торгово-развлекательного центра" запроектировано в металлическом каркасе, на основе каркасной конструктивной системы с поперечным расположением ригелей. Прочность, устойчивость и пространственная жесткость здания обеспечивается совместной работой вертикальных конструкций (колонн) и ригельного перекрытия, монолитных диафрагм жёсткости и монолитных плит перекрытия.

Колонны и ригели рам приняты из сварных и прокатных профилей двутаврового сечения, Шаг колонн принят 6 и 12м. Крепление баз колонн к ростверкам - жесткое через фундаментные болты. Сопряжение колонн и балок - шарнирное на болтах класса прочности 8,8.

Несущие колонны стабилизированы монолитными железобетонными дисками перекрытия по стальному профилированному настилу, уложенному по металлическим двутавровым балкам каркаса.

Защемленные колоны и вертикальные связи передают горизонтальные нагрузки, действующие на конструкцию, через перекрытие на элементы стабилизации.

Наружные стены приняты из трехслойных сэндвич-панелей толщиной 150 мм с утеплителем из минеральной ваты.

Покрытие принято из стального профилированного настила по стальным прогонам из прокатного швеллера.

Грунты основания должны быть защищены от увлажнения поверхностными водами, а так же от промерзания в период строительства.



Таблица 1.2- Спецификация элементов несъёмной опалубки

Поз. Обозначение Наименование Кол. Масса, ед., кг Плошадь, м2

П1 ТУ1122-056-02494680 Н75-750-0.9 L= 12000 b=800     9,6
П2 ТУ1122-056-02494680 Н75-750-0.9 L= 12000 b=560     6,72
П3 ТУ1122-056-02494680 Н75-750-0.9 L=12000 b=430     5,16
П4 ТУ1122-056-02494680 Н75-750-0.9 L= 12000 b=685     8,22
П5 ТУ1122-056-02494680 Н75-750-0.9 L= 9000 b=800     7,2
П6 ТУ1122-056-02494680 Н75-750-0.9 L= 8550 b=800     6,84
П7 ТУ1122-056-02494680 Н75-750-0.9 L= 7800 b=800     6,24
П8 ТУ1122-056-02Ш680 Н75-750-0.9 L= 7050 b=800     5,64
П9 ТУ1122-056-02494680 Н75-750-0.9 L= 6300 b=800     5,04
П10 ТУ1122-056-02494680 Н75-750-0.9 L= 6200 b=800     4,96
П11 ТУ1122-056-02494680 Н75-750-0.9 L= 6175 b=800     4,94
П12 ТУ1122-056-02494680 Н75-750-0.9 L= 6175 b=430     2,66
П13 ТУ1122-056-02494680 Н75-750-0.9 L=6175 b=560     3,46
П14 ТУ1122-056-02494680 Н75-750-0.9 L= 6100 b=800     4,88
П15 ТУ1122-056-02494680 Н75-750-0.9 L= 6000 b=800     4,8
П16 ТУ1122-056-02494680 Н75-750-0.9 L=6000 b=560     3,36
П17 ТУ1122-056-02494680 Н75-750-0.9 L= 6000 b=430     2,58
П18 ТУ1122-056-02494680 Н75-750-0.9 L=5550 b=800     4,44
П19 ТУ1122-056-02494680 Н75-750-0.9 L= 5100 b=800     4,08
П20 ТУ1122-056-02494680 Н75-750-0.9 L= 5100 b=685     3,49
П21 ТУ1122-056-02494680 Н75-750-0.9 L=4800 b=800     3,84
Окончание таблицы 1.2

П22 ТУ1122-056-02494680 Н75-750-0.9 L=4050 b=800     3,24
П23 ТУ1122-056-02494680 Н75-750-0.9 L= 4000 b=800     3,2
П24 ТУ1122-056-02494680 Н75-750-0.9 L= 4000 b=495     1,98
П25 ТУ1122-056-02494680 Н75-750-0.9 L= 3200 b=800     2,56
П26 ТУ1122-056-02494680 Н75-750-0.9 L= 2780 b=800     2,22



Таблица 1.3 – Ведомость заполнения дверных и оконных проемов

Поз Обозначение Наименование Кол. Масса ед., кг Прим.

Окна
ОК-1 СТБ 939-2013 ОП3С 18-18 СП2
ВА-1 СТБ 939-2013 ОА2С 179-24 СП2     Витраж
ВА-2 СТБ 939-2013 ОА2С 179-22 СП2     Витраж
ВА-3 СТБ 939-2013 ОА2С 119-24 СП2     Витраж
ВА-4 СТБ 939-2013 ОА2С 178-24 СП2     Витраж
ВА-5 СТБ 939-2013 ОА2С 178-22 СП2     Витраж
ВА-6 СТБ 939-2013 ОА2С 177-24 СП2     Витраж
ВА-7 СТБ 939-2013 ОА2С 181-24 СП2     Витраж
Двери наружные и внутренние
СТБ 1647-2006; СТБ 1138-98 ДВЗ ДАО 24-19 дверь внутренняя, дымонепроницаемая, алюминиевая, остекленная (с равнозначными полотнами)
-ǀǀ- ДВЗ ДАГ 24-20 дверь внутренняя, дымонепроницаемая, алюминиевая, глухая (с равнозначными полотнами)
За -ǀǀ- ДВЗ ДАО 24-15 дверь внутренняя, дымонепроницаемая, алюминиевая, остекленная (ширина основного полотна 90см.в свету)
-ǀǀ- ДВЗ ДАО 24-15 Л дверь внутренняя, дымонепроницаемая, алюминиевая, остекленная, левая (ширина основного полотна 90см.в свету)
-ǀǀ- ДВЗ Д АГ21-10 дверь внутренняя, дымонепроницаемая, алюминиевая, глухая
-ǀǀ- ДВЗ Д АГ21-10 дверь внутренняя, дымонепроницаемая, алюминиевая, глухая, левая
-ǀǀ- ДВ5 Д1 АО 21-11 Л дверь внутренняя лестн.клетки, дымонепроницаемая односторонняя, алюминиевая, остекленная, левая
Окончание таблицы 1.3

-ǀǀ- ДВ5 Д1АО 21-13 дверь внутренняя лестн.клетки, дымонепроницаемая односторонняя, алюминиевая, остекленная (ширина основного полотна 90см.в свету)
-ǀǀ- ДВ5 Д1 АО 21-13 дверь внутренняя лестн.клетки, дымонепроницаемая односторонняя, алюминиевая, остекленная (ширина основного полотна 90см.в свету)
10а -ǀǀ- ДВ5 Д1АО 24-20 дверь внутренняя лестн.клетки, дымонепроницаемая односторонняя, алюминиевая, остекленная (с равнозначными полотнами)
11а -ǀǀ- ДВ5 Д1АО 24-21 Л дверь внутренняя лестн.клетки, дымонепроницаемая односторонняя, алюминиевая, остекленная, левая (с равнозначными полотнами)
12а СТБ 1394-2003 ДП-2-С-Г-1 п-Рп-лк-21-10 дверь противопожарная, 2 типа (Е1 30) стальная, глухая, правая, распашная с лакокрасочным покрытием
13а -ǀǀ- ДП-2-С-Г-1л-Рп-лк-21-10 дверь противопожарная, 2 типа (Е1 30) стальная, глухая, левая, распашная с лакокрасочным покрытием
14а -ǀǀ- ДП-2-С-Г-2п-Рп-лк-21 -13 дверь противопожарная, 2 типа (Е1 30) стальная, глухая, правая, распашная с лакокрасочным покрытием (ширина основного полотна 90см.в свету)
15а -ǀǀ- ДП-2-С-Г-2п-Рл-лк-21 -13 дверь противопожарная, 2 типа (Е1 30) стальная, глухая, левая, распашная с лакокрасочным покрытием (ширина основного полотна 90см.в свету)
16а -ǀǀ- ДП-2-С-Г-2п-Рп-лк-24-15 дверь противопожарная, 2 типа (Е1 30) стальная, глухая, правая, распашная с лакокрасочным покрытием (ширина основного полотна 90см.в свету)
17а -ǀǀ- ДП-2-С-Г-2п-Рл-лк-24-15 дверь противопожарная, 2 типа (Е1 30) стальная, глухая, левая, распашная с лакокрасочным покрытием (ширина основного полотна 90см.в свету)
18а -ǀǀ- ДП-2-С-Г-2п-Рп-лк-24-19 дверь противопожарная, 2 типа (Е1 30) стальная, глухая, правая, распашная с лакокрасочным покрытием
19а -ǀǀ- ВП-2-С-Г-1 п-От-лк-26-22 ворота противопожарные, 2 типа (Е1 30) стальные, глухие, правые, откатные с лакокрасочным покрытием
Продолжение таблицы 1.3

20а -ǀǀ- Д П-2-С-Г-1 п-Рп-лк-16-9 дверь противопожарная, 2 типа (Е1 30) стальная, глухая, правая, распашная с лакокрасочным покрытием
21а -ǀǀ- ДП-2-С-Г-1л-Рп-лк-16-9 дверь противопожарная, 2 типа (Е1 30) стальная, глухая, левая, распашная с лакокрасочным покрытием
22а -ǀǀ- ДП-2-С-Г -1 л-Рп-л к-13,3-9 дверь противопожарная, 2 типа (Е1 30) стальная, глухая, левая, распашная с лакокрасочным покрытием
23а СТБ 1647-2006; СТБ 1138-98 ДВЗ Д АГ 24-18 дверь внутренняя, дымонепроницаемая, алюминиевая, глухая (с равнозначными полотнами)
24а СТБ 1138-98 ДС С Г 24-15 П дверь специальная стальная, глухая, с порогом (ширина основного полотна 80см.в свету)
25а -ǀǀ- ДС С Г 24-15 ЛП дверь специальная стальная, глухая, левая, с порогом (ширина основного полотна 90см.в свету)
26а -ǀǀ- ДС С Г 21-10 П дверь специальная стальная, глухая, с порогом
27а -ǀǀ- ДС С Г21-10 ЛП дверь специальная стальная, глухая, левая, с порогом
28а -ǀǀ- ДСС Г 21-9 П дверь специальная стальная, глухая, с порогом
29а -ǀǀ- ДС С Г 21-9 ЛП дверь специальная стальная, глухая, левая, с порогом
30а -ǀǀ- ДВЗ ПГ 24-19 дверь внутренняя, входная в помещение, из ПВХ профиля, глухая (ширина основного полотна 90см.в свету)
31а -ǀǀ- ДВЗ ПГ 21-13 дверь внутренняя, входная в помещение, из ПВХ профиля, глухая (ширина основного полотна 80см.в свету)
32а -ǀǀ- ДВЗ ПГ 21-13 Л дверь внутренняя, входная в помещен., из древесины, глухая, левая (ширина основного полотна 90см.в свету)
33а -ǀǀ- ДВЗ ПГ 21-10 дверь внутренняя, входная в помещение, из ПВХ профиля, глухая
34а СТБ 1138-98 ДВЗ ПГ 21-10 Л дверь внутр., входная в помещение, из ПВХ профиля, глухая, левая
35а -ǀǀ- ДВЗ ПГ 21-9 П дверь внутр., входная в помещение, из ПВХ профиля, глухая, с порогом
36а -ǀǀ- ДВЗ ПГ21-9 ЛП дверь внутр., входная в помещение, из ПВХ профиля, глухая, левая, с порогом
Окончание таблицы 1.3

37а -ǀǀ- ДВ6 ПГ 21-11 дверь внутр., санузлов, из ПВХ профиля, глухая
38а -ǀǀ- ДВ6 ПГ 21-10 П дверь внутр., санузлов, из ПВХ профиля, глухая, с порогом
39а -ǀǀ- ДВ6 ПГ 21-10 ЛП дверь внутр., санузлов, из ПВХ профиля, глухая, левая, с порогом
40а -ǀǀ- ДВ6 ПГ 21-8 П дверь внутр., санузлов, из ПВХ профиля, глухая, с порогом
41а -ǀǀ- ДВ6 ПГ21-8 ЛП дверь внутр., санузлов, из ПВХ профиля, глухая, левая
42а -ǀǀ- ДС С Г 21-15 П дверь специальная стальная, глухая, с порогом
43а -ǀǀ- ВПС С Г Ут 27-25 Э ворота подъемно-складчатые, из стальных профилей, глухие, утепленные, с электроприводом
44а -ǀǀ- ВПС С Г 27-25 Э ворота подъемно-складчатые, из стальных профилей, глухие, с электроприводом
45а -ǀǀ- РПС А Г 21-10 Р роллета подъемно-сматывающаяся, из алюминиевых профилей, глухие, с ручным приводом
46а СТБ 1394-2003 ЛП-2-С-1 п-Рп-лк-9-9 люк противопожарный, 2 типа (Е1 30) стальной, правый, распашной с лакокрасочным покрытием

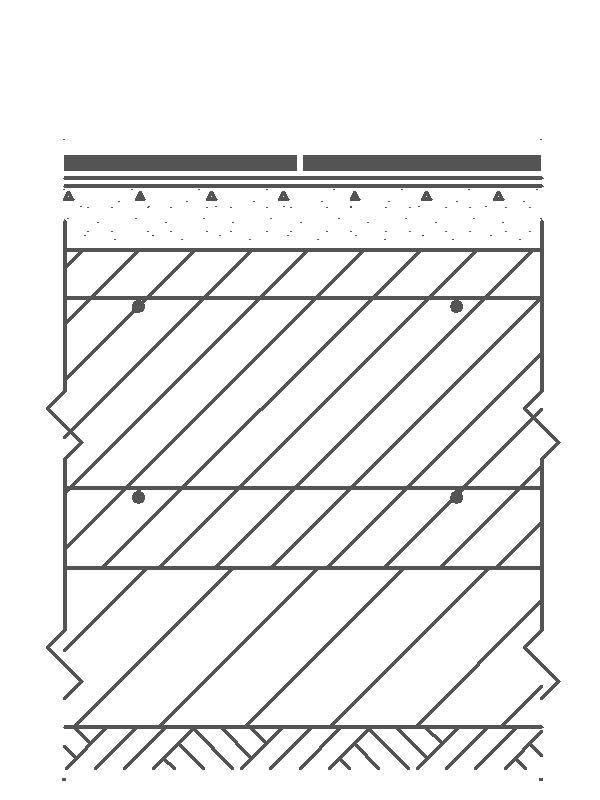

Таблица 1.4- Экспликация полов

Номер помещения Тип пола по проекту Схема узла или номер узла по серии Элементы пола и их толщина Площадь пола, м2

2, 4, 7-11, 14, 17, 31, 33, 38, 39, 40, 45, 46, 47, 50, 51, 52, 55, 57, 58-61, 64-66, 68, 69, 70, 70a, 74, 75, 77-81, 83, 84, 87-90, 97, 111- 115, 117, 117a, 119, 120, 126, 127, 129, 130, 132-135, 137-140, 147, 153   -Покрытие-плитка ГРЕС для полов (коэфф.трения >0,40) по СТБ 1751 - 10мм -Клеевая модифицированная смесь Полимикс-К по СТБ 1072-97 - 5мм -Самонивелирующаяся цементная стяжка М200 "Полимикс CН-10" СТБ 1307-2002 -5мм -Выравнивающая стяжка из цементно-песчаного р-ра М 20 - 40мм -Бетон С16/20 с армированием D8, S500, шаг 200мм в двух направлениях -200мм -Бетонная подготовка-бетон С8/10-100мм -Послойно уплотненный песок средней крупности (коэфф. упл. 0,95) -1000мм
Продолжение таблицы 1.4

15, 16, 18, 19-30, 32, 34, 35, 41, 42, 43, 44, 48, 49, 53, 54, 62, 63, 71, 72, 73, 92, 94, 100, 103, 105, 107, 108, 109, 110, 116, 121, 122, 123, 125, 131, 141-144, 148, 149, 150, 151   -Покрытие-плитка ГРЕС для полов "антискольжение"- 10мм -Клеевая модифицированная смесь Полимикс-КФ по СТБ 1072-97 - 5мм -Гидроизоляционная модифицированная смесь "Полимикс-ГС" СТБ 1543-2005, три слоя по 1,5мм -4,5мм - Грунтовочный состав В/Н П 1Д "Полимикс- грунт укрепляющий" СТБ 1263-2001 -Стяжка из цементно-песчаного р-ра М 200 по уклону - 50 - 20мм -Бетон С16/20 с армированием D8, S500, шаг 200мм в двух направлениях -200мм -Бетонная подготовка-бетон С8/10-100мм -Послойно уплотненный песок средней крупности (коэфф. упл. 0,95) -1000мм
33, 34, 78, 79, 80, 83, 88, 89, 96, 97, 98, 99, 107, 110, 111, 122, 124, 127, 128, 131, 132       -Покрытие-плитка ГРЕС для полов "антискольжение"- 8-10мм -Клеевая модифицированная смесь Полимикс-К по СТБ 1072-97 - 5мм -Грунтовочный состав В/Н П 1Д "Полимикс- грунт укрепляющий" СТБ 1263-2001 -Cтяжка из цем.-песч. р-ра М 200- 50мм -Гидроизоляция - 2 слоя рулонного материала -Плиты пенополистирольные экструдированные-60мм -Бетон С16/20 с армированием D8, S500, шаг 200мм в двух направлениях-200мм -Бетонная подготовка-бетон С8/10-100мм -Послойно уплотненный песок средней крупности (коэфф. упл. 0,95) -1000мм 240,8
1, 3, 5, 37, 56, 67, 76, 118, 128, 136     -Грязезащитная прессованная стальная оцинкованная решетка с ячейкой 22х11мм (СООО "ААМЕТ-Л, Минск) -30мм -Cтяжка из цем.-песч. р-ра М 200- 30мм -Бетон С16/20 с армированием D8, S500, шаг 200мм в двух направлениях-200мм -Бетонная подготовка-бетон С8/10-100мм -Послойно уплотненный песок средней крупности (коэфф. упл. 0,95) -1000мм
Окончание таблицы 1.4

145, 146   -Покрытие-наливное двухкомпонентное: -"Ультралайн 01" -20мм -грунт "Полибонд 01" -20мм -Стяжка из цементно-песчаного р-ра М 200 по уклону - 50 - 20мм -Гидроизоляция - 2 слоя Г-ПХ-БЭ-ПП/ПП-3,0 СТБ 1107-98-6мм -Бетон С16/20 с армированием D8, S500, шаг 200мм в двух направлениях -200мм -Бетонная подготовка-бетон С8/10 -100мм -Послойно уплотненный песок средней крупности (коэфф. упл. 0,95) -1000мм
