Исходные данные. Архитектурно-строительный раздел

Архитектурно-строительный раздел

Исходные данные

Строительство общественного здания – торгово-развлекательного центра осуществляется в г. Могилёв.

Проект разработан для строительства со следующими климатическими и географическими характеристиками:

1. Расчётные зимние температуры наружного воздуха -27^о (основное решение);

2. Зона влажности нормальная;

3. Рельеф участка – ровный, площадка – горизонтальная;

4. Грунтовые условия возведения здания – обычные; грунты нескальные, однородные, непучинистые, грунтовые воды отсутствуют;

5. Расчётная сейсмичность – не выше 6 баллов;

6. Скоростной напор ветра – для 1-го географического района ω_о=0,23КПа;

7. Вес снегового покрова на 1м² горизонтальной поверхности земли- для 2-го района S_о =1,2 КПа;

8. Уровень ответственности – I;

9. Степень долговечности – I;

10. Степень огнестойкости – I;

11. Глубина сезонного промерзания грунтов 1,49м на оголённой от снега поверхности;

Строительство осуществляется на участке площадью 4,58га. Участок освобождается от зелёных насаждений.

Архитектурно – планировочные решения торгового центра разработаны в соответствии с требованиями ТКП 45-3.02-290-2013.

Здание трёхэтажное без подвала Г-образной формы в плане, с размерами в осях 129,6´151,2м.

Торгово-развлекательный центр представляет собой трёхэтажное здание с торговыми площадями, площадями под помещения сопутствующего назначения, кафетерии и кегельбан. Высота здания изменчивая (см.графическую часть).

Для освещения предусмотрены пластиковые окна с тройным остеклением и витражи. Конструктивная схема здания – несущий каркас из металлопроката, перекрытие и покрытие из монолитного бетона по несъёмной опалубке. При пожаре эвакуация людей будет производиться через двери, находящиеся по контуру здания, в соответствии с планом эвакуации.

Лестничные клетки выполнены из монолитного железобетона, дверные блоки в них предусмотрены дымонепроницаемыми.

В здании принята плоская кровля с внутренним водоотводом и водоотводящими трубами.

Генеральный план

Площадка, отведённая под застройку расположена в черте города Могилёва.

Рельеф площадки спокойный.

Преобладающими ветрами являются юго-западные.

Озеленение представлено рядовой посадкой деревьев следующих типов тополь, каштан, клен.

Проектное решение основано на принципе организации стока, сбора и отвода талых и ливневых вод в пониженные места при максимальном сохранении существующего рельефа и минимуме земляных работ.

При устройстве проездов и площадок на подсыпаемых участках производить недосыпку грунта на толщину дорожной одежды.

Уплотнение грунта на подсыпаемых участках производить послойно катками на пневмоходу при толщине слоя 0,3м.

На озеленяемых участках земляные работы необходимо производить ниже проектных отметок на 0,2м с учётом дальнейшей подсыпки растительного грунта.

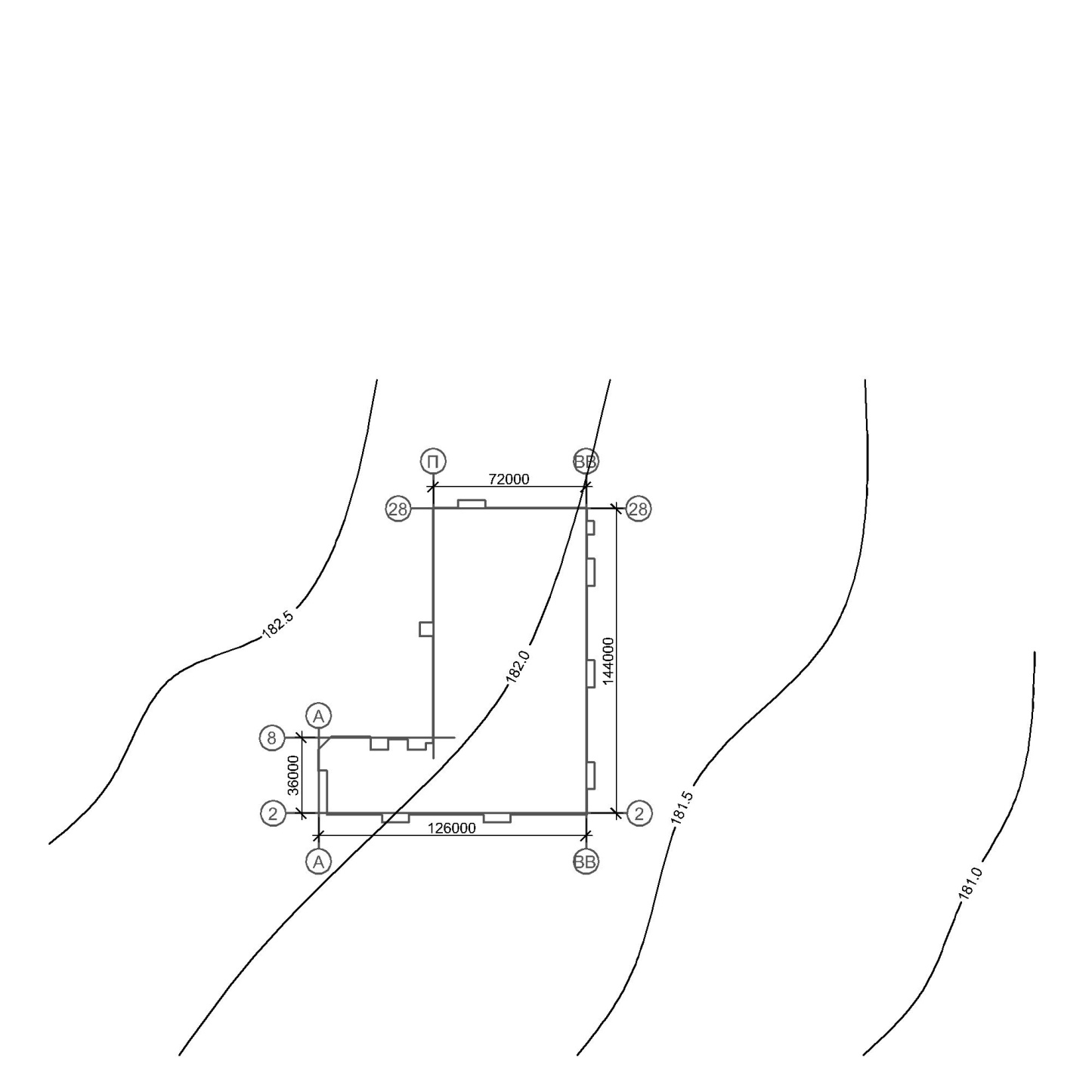

Рисунок 1.1- Расчёт вертикальной привязки здания

Расчёт чёрных отметок:

Н _ч. = Н _{мл. г.}+h∙(m/d), (1.1)

где Н_ч- черная отметка, м;

Н_мл.г- отметка младшей горизонтали, м;

h- высота сечения рельефа;

m- расстояние от младшей горизонтали до необходимой точки;

d- расстояние по перпендикуляру между горизонталями.

Расчет черных отметок:

H_ч1=182,0+0,5∙0,728= 182,36м;

Н_ч2=181,5+0,5∙0,978= 181,99м;

Н_ч3=181,5+0,5∙0,443= 181,72м;

Н_ч4=182,0+0,5∙0,224= 182,11м;

Н_ч5=182,0+0,5∙0,401= 182,20м;

Н_ч6=182,0+0,5∙0,381= 182,19м;

Н_ч7=182,0+0,5∙0,487= 182,24м;

Н_ч8=182,0+0,5∙0,499= 182,25м;

Н_ч9=182,0+0,5∙0,352= 182,18м;

Н_ч10=182,0+0,5∙0,298= 182,15м;

Н_ч11=182,0+0,5∙0,185= 182,09м.

Расчет красных отметок:

H_кр=H_кр^max-i∙l (1.2)

H_кр- необходимая красная отметка, м;

H_кр^max-старшая красная отметка, м;

i-уклон спланированной поверхности, i=0,01;

l-длина стороны здания, м.

Принимаем Н_ч^max = Н_красн. =182,36м, тогда:

Н_кр1=182,36м;

Н_кр2=182,36-0,01∙72=181,64м;

Н_кр3=181,64-0,01∙143,4= 180,21м;

Н_кр4= 180,21+0,01∙121= 181,42м;

Н_кр5= 181,42+0,01∙21,5= 181,64м;

Н_кр6= 181,64+0,01∙4= 181,68м;

Н_кр7= 181,68+0,01∙9,5= 181,77м;

Н_кр8= 181,77+0∙6 = 181,77м;

Н_кр9= 181,77-0,01∙18= 181,60м;

Н_кр10= 181,60-0,01∙6= 181,54м;

Н_кр11= 181,54-0,01∙30= 181,24м.

Расчёт абсолютной отметки чистого пола:

Н_ч.п.= ΣН_кр/n (1.3)

где Σ Н_кр- сумма красных отметок, м;

n- количество красных отметок.

Н_ч.п.=(181,64 + 180,21 + 181,42 + 181,64 + 181,68 + 181,77 + 181,77 + +181,6 + 181,54 + 181,24 + 182,36)/11=181,53м.

Объемно-планировочное решение

Объемно–планировочное решение здания разработано в соответствии с требованиями ТКП 45-3.02-290-2013 «Общественные здания» и в соответствии с назначением, исходными данными, решениями генерального плана и нормативных документов.

Здание – каркасное.

Планировочная и конструктивная схема здания принята по аналогии с освоенной практикой возведения общественных зданий с несущим каркасом и монолитным перекрытием.

Технико-экономические показатели

1. Площадь застройки – определяется по наружному обмеру здания (состоит из двух прямоугольных частей)

А_застр. = (1.4)

где А_застр – площадь застройки

– длина здания

– ширина здания

А_застр, = 13100 м²

2. Общая площадь здания

А_общ = 12140 м²

3.Строительный объём надземной части здания

V =183300 м³

Строительный объем общий

V=172600 м ³

4. Объёмно-планировочный коэффициент

К₂=V/А_общ=172600/12140=15,13

Таблица 1.1- Экспликация помещений
