Карта № 5
ОПРЕДЕЛЕНИЕ ТОЛЩИНЫ ТОРМОЗНЫХ НАКЛАДОК *
Исполнители: мастер-диагност
Оборудование, приборы, инструмент: устройство для определения толщины тормозных накладок КИ-8938-ГОСНИТИ, набор инструмента мод. 2446
Продолжительность: 8 мин
| Номер операции | Исполнитель и его рабочее место | Содержание работ и технические условия |
| 1/ОК 1/ОК 1/ОК 1/ОК 1/ОК 1/ОК | Очистить регулирующие органы тормозного привода и провернуть их для обеспечения легкости вращения Закрепить устройство (рис. 6) на регулирующем органе тормозного привода переднего колеса и с помощью динамометрической рукоятки привести тормозные накладки до соприкосновения с тормозным барабаном (для автомобилей ГАЗ операции проделывают сначала для передней накладки, а затем для задней). Регулирующий орган проворачивать до упора с усилием 40 Нм (4 кгс • м) для автомобилей ГАЗ и 20 Нм (2 кгс • м) для автомобилей ЗИЛ Закрепить магнит-стрелку и установить на 0 (нуль) поворотом шкалы измерительной головки Установить фиксатор динамометрической рукоятки в положение, соответствующее обратному направлению вращения Повернуть регулирующий орган тормозного привода до положения, соответствующего максимальному расстоянию между тормозной накладкой и барабаном. Регулирующий орган поворачивать до упора с усилием 40 Нм (4 кгс • м) для автомобилей ГАЗ и 20 Нм (2 кгс • м) для автомобилей ЗИЛ Считать показания угла поворота регулирующего органа со шкалы измерительной головки |
* Определение толщины тормозных накладок проводится при известных диаметрах тормозных барабанов; диаметры должны регистрироваться в диагностической карте при расточке барабанов
Рис. 6. Устройство КИ-8938-ГОСНИТИ для определения толщины тормозных накладок
| Номер операции | Исполнитель и его рабочее место | Содержание работ и технические условия |
| 1/А 1/ОК | Определить толщину тормозной накладки по графику изменения угла поворота регулирующего органа и внутреннего диаметра тормозного барабана (рис. 7) Если толщина тормозной накладки находится в допускаемых пределах (табл. 3), необходимо установить номинальный зазор между тормозными накладками и тормозным барабаном (.5—1100 для автомобилей ГАЗ, 90—100° для автомобилей ЗИЛ) Проделать операции 2—8 с тормозными приводами остальных колес автомобиля |
Примечание. Устройство КИ-8938-ГОСНИТИ разработано по авторскому свидетельству № 659926

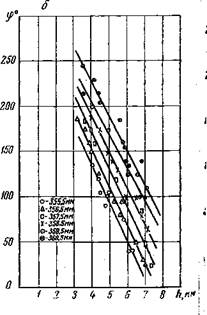

Рис. 7. График изменения угла поворота регулирующего органа от износа тормозных накладок и диаметра тормозного барабана:
а —передняя колодка переднего барабана ГАЗ-53А; б — задняя колодка переднего барабана ГАЗ-53А; в — передняя колодка заднего барабана ГАЗ-53А; г — задняя колодка заднего барабана ГАЗ-53А; д — передний барабан ЗИЛ-130; е — задний барабан ЗИЛ-130
Таблица 3
| Диаметр тормозного барабана | Допускаемые (доп.) и предельные (пред.) значения угла поворота регулирующего органа автомобилей ГАЗ и ЗИЛ, ° | |||||||||
| ГАЗ | ЗИЛ | |||||||||
| передний мост | задний мост | передний и задний мосты | ||||||||
| передняя накладка | задняя накладка | передняя накладка | задняя накладка | доп. | пред. | |||||
| доп. | пред. | доп. | пред. | доп. | пред. | доп. | пред. | |||
| Номинальный 1-го ремонтного размера 2-го ремонтного размера 3-го ремонтного размера 4-го ремонтного размера 5-го ремонтного размера |
