Устройство котлованов

При устройстве котлованов выполняются следующие основные операции: разбивка контуров котлована, установка обноски, визирок, контроль за отрывкой котлована, зачистка дна и откосов, передача осей и высот в котлован, исполнительные съемки открытого котлована. До разбивки котлована по разбивочному чертежу устанавливают размеры запаса внешнего обреза основания фундамента и глубину его заложения. Запас необходим для предотвращения от обвала откоса котлована и для установки опалубки. Размер запаса зависит от глубины котлована (при глубине 2-3 м принимается в 20 см). От основных осей здания, закрепленных на местности или обноске, разбивают границу внутреннего контура котлована с учетом принятого запаса внешнего обреза основания фундамента. От неё разбивают границу внешнего контура (верхней бровки) котлована с учетом крутизны откоса. Границу внешнего контура котлована закрепляют на местности кольями через каждые 5-10 м, между которыми натягивается шнур или делается канавка на 1-2 штыка лопаты для обозначения границы вскрытия котлована. Для разбивки траншей под ленточные фундаменты от основных осей здания вправо и влево откладывают величины, в сумме составляющие ширину подошвы фундамента. Разбивка котлованов под столбчатые фундаменты ведется по основным и вспомогательным осям, в створе которых намечаются центры фундаментов. От центров разбивается контур котлована. Контроль за ходом выемки грунта и доведение глубины котлована до проектной отметки его дна осуществляются с помощью визирок или нивелира.

Выемку грунта в котлованах и траншеях заканчивают с недобором на 10-20 см до проектной отметки, после чего делают зачистку дна котлована вручную по результатам нивелирования его по квадратам. Вершины квадратов закрепляют кольями, верхние срезы которых (маяки) располагают на уровне проектной отметки, и по ним ведут зачистку. После зачистки откосов котлована при помощи угольников с отвесами или направляющих проводят исполнительную съемку котлована. Окончание устройства котлована подтверждается актом готовности котлована, схемой планово-высотной съемки котлована, картограммой подсчета объемов земляных масс. Перенесение осей в котлован выполняют при помощи теодолита со створных точек, закрепляющих оси, или отвесами от точек пересечения осей, фиксируемых проволоками, натянутыми по обноске.

Схема перенесения осей фундамента в котлован с помощью теодолита

1 - теодолит; 2 - створный знак; 3 - обноска; 4 - рулетка; 5 - осевая проволока; б - осевая риска; 7 - подвижная марка

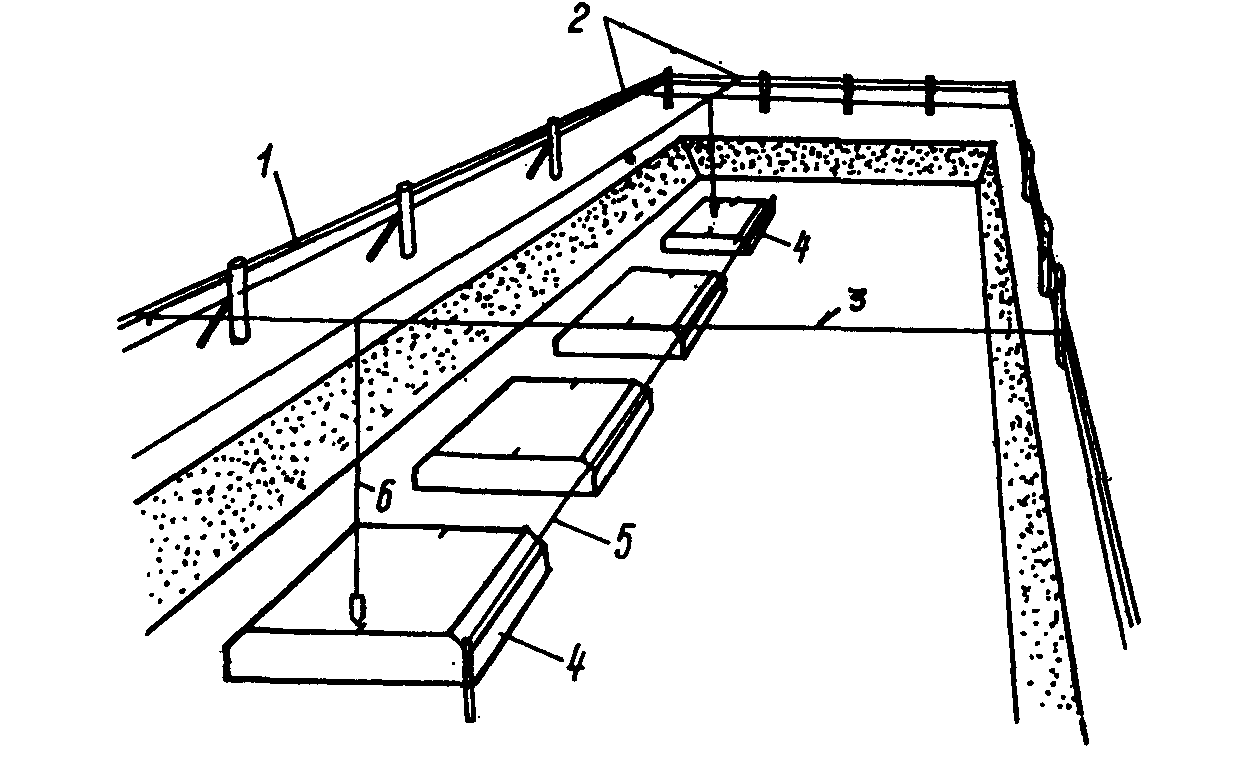

Схема перенесения разбивочных осей в котлован отвесами:

1 - обноска; 2 - риски осей; 3 - осевая проволока; 4 - маячные блоки; 5 - причалка; 6 - отвес

В котловане оси закрепляют временными знаками на дне или на откосах. Передачу высот в котлован производят нивелиром непосредственно на дно или по откосам. В глубокие котлованы отметки передают с помощью подвешенной рулетки и двух нивелиров.

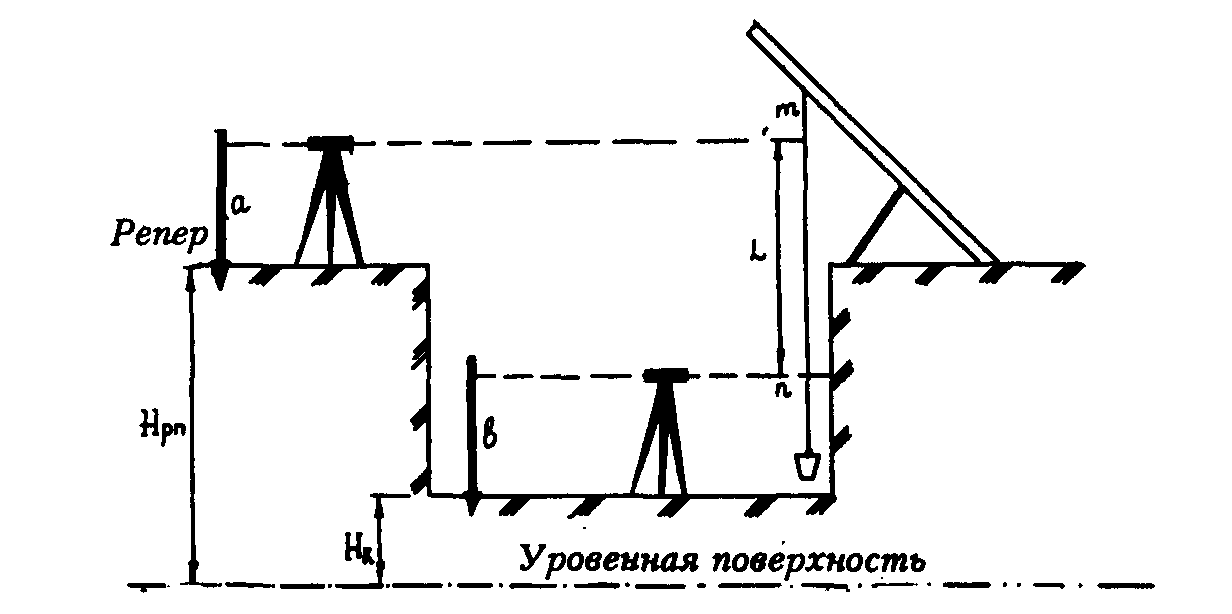

Схема перенесения проектной отметки на дно глубокого котлована

Из рис. видно, что отметка дна котлована Нк = Hрп + а - L - в,

где Нрп - отметка репера; L — длина ленты между линиями визирования нивелиров:

L = m-n
