Составление картограммы земляных работ

Значения вычисленных проектных и рабочих отметок при проектировании горизонтальной и наклонной площадок указывают на картограмме земляных работ над соответствующими фактическими отметками в каждой вершине квадрата. Картограмма является графическим документом вертикальной планировки и составляется на основе нивелирного плана в масштабах 1:500, 1:1000 (рис.4).

На сторонах квадратов, где рабочие отметки имеют знаки плюс (высота насыпи) и минус (глубина выемки), проводят линию нулевых работ, то есть линию с рабочей отметкой, равной нулю. Она является границей между насыпью и выемкрй грунта. Для ее построения определяют расстояние х от вершин квадратов до точек нулевых работ по формуле

Например, для стороны квадрата с d = 20 м, где рабочие отметки h₁, и h₂ соответственно равны - 0,15 м и + 0,16 м, точка нулевых работ расположена от вершины квадрата с рабочей отметкой - 0,15 м на расстоянии

Соединив точки нулевых работ, получают линию нулевых работ. Объем земляных работ вычисляют отдельно для выемки и насыпи. Объем грунта в четырехгранной призме определяют по формуле

Объем грунта в пятигранной призме вычисляют как разность объемов четырехгранных и трехгранных призм. После подсчетов объемов для отдельных квадратов определяют общий объем насыпи V_н и выемки V_в, с оценкой баланса земляных работ по формуле

Подсчеты ведут в ведомости вычисления объемов грунта.

11. Создание геодезической разбивочной основы

Она создается в виде сети закрепленных знаками пунктов и служит для построения внешней разбивочной сети. Разбивочная основа создается на базе генплана строительства с привязкой к пунктам геодезической сети. Для строительства промышленных зданий и сооружений разбивочной основой является строительная сетка, а для жилищно-гражданских - красные линии застройки. Перенесение и закрепление на местности строительной сетки осуществляется в два этапа:

- предварительная разбивка и временное закрепление точек;

- точное определение координат временных знаков, их редуцирование (перемещение) и закрепление постоянными знаками.

Предварительную разбивку производят с точностью 1:2000 при помощи теодолита и ленты (рулетки) от базиса, расположенного примерно посередине площадки (рис.5). Точки базиса ABC переносят на местность от ближайших пунктов триангуляции (полигонометрии) по результатам решения обратной геодезической задачи. Базис провешивают и измеряют, разбивая пикеты для промежуточных створных линий. На точках базиса разбивают поперечники AD, BE, CF на всю ширину зоны строительной сетки, измеряют линию DEF и фиксируют створные промежуточные точки в соответствии с установленной длиной сторон квадратов сетки. В точках D, Е, F производят контрольные измерения углов. Затем измеряют все остальные створные линии (на рис.5 они показаны пунктиром). Все точки предварительной разбивки закрепляют временными знаками (колышками или деревянными столбами).

Точки сетки перемещают при закладке постоянных знаков (железобетонных монолитов, обрезков рельсов и др.), рассчитанных на весь период строительства и эксплуатации зданий, сооружений. Перед редуцированием точек составляют чертеж, на котором показывают элементы редукции (азимут и длину) для установки постоянных знаков. Для контроля точности построения сетки выборочно измеряют несколько сторон и на пунктах в шахматном порядке проверяют прямые углы. При тщательном выполнении всех работ по разбивке сетки средняя величина отклонения в длинах сторон не должна превышать ± 10-15 мм и в прямых углах ± 15-20".

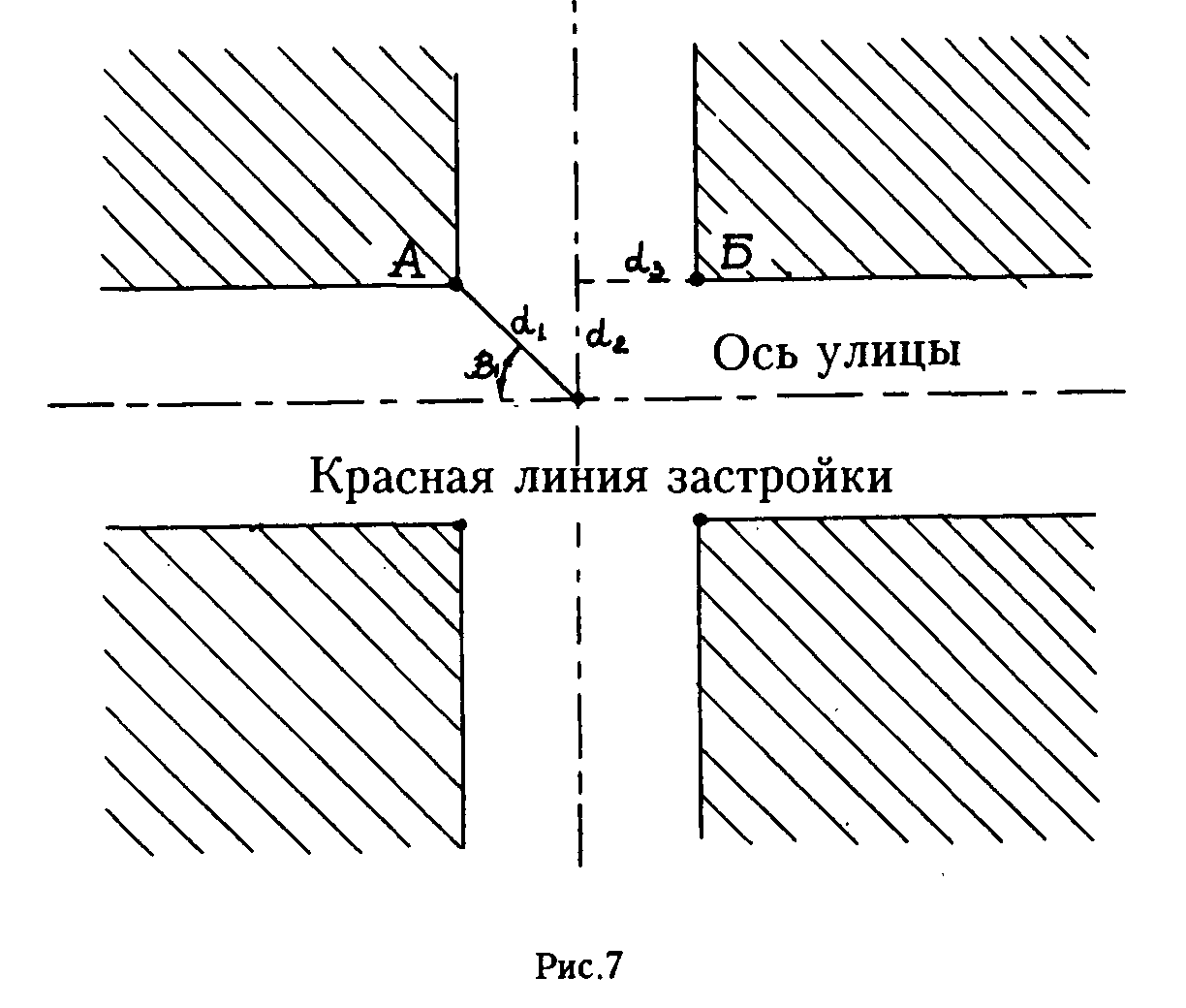

Строительная сетка используется для решения задач горизонтальной и вертикальной планировок, перенесения на местность осей сооружений, производства контрольных наблюдений и ведения исполнительной съемки. При строительстве зданий и сооружений могут применяться полигонометрические ходы. Их используют также для контроля перенесения на местность осей улиц и красных линий застройки. Красной линией застройки называется условная граница, отделяющая территорию застройки от улицы или площади. Местность оси улиц, а затем уже от них разбивают красные линии. При этом применяют различные способы разбивки (полярный, перпендикуляров и др.). Угловые точки красных линий кварталов закрепляют столбами, после чего по ним производят контрольные измерения линий и углов. Результаты измерений ширины улиц должны соответствовать проектным данным. Оси улиц и красные линии в дальнейшем используются для перенесения на местность основных осей зданий, сооружений и коммуникаций. Но так как при производстве строительных работ точками, закрепляющими красные линии, пользоваться затруднительно, то во многих случаях постоянными знаками закрепляют не красные линии, а параллельные им линии выносок. От постоянных знаков закрепления выносок в дальнейшем и ведутся все разбивки и геодезическое обслуживание застройки квартала. На стройплощадках в качестве основы нередко используют простую фигуру - геодезический 4-угольник прямоугольной формы, в котором известны длина и дирекционный угол одной из сторон. Координаты одного из пунктов этой стороны принимают за исходные, а координаты остальных пунктов вычисляют в системе, координатные оси которой ориентируются по сторонам 4-угольника. Высотная разбивочная сеть создается в виде замкнутых полигонов или отдельных ходов нивелирования III и VI классов так, чтобы отметки пунктов были получены не менее чем от двух пунктов государственной или местной нивелирной сетки. Пункты высотной основы совмещают с пунктами плановой разбивочной основы. На строительной площадке для каждого здания, сооружения должно быть закреплено не менее двух реперов, а для много- секционных - по одному на каждую секцию. При массовой застройке рабочую высотную основу создают под отдельные здания по программе нивелирования IV класса. Для зданий повышенной этажности прокладывают ходы III класса. Нивелирование III и IV классов выполняют нивелиром Н-3 или равноточными нивелирами, обеспечивающими определение превышений со средней квадратической погрешностью не более 3 мм на 1 км двойного хода.

Красная линия застройки
