Изобразите схему последовательного нивелирования и опишите порядок взятия отсчетов по рейке на станции. Суть и назначение постраничного контроля

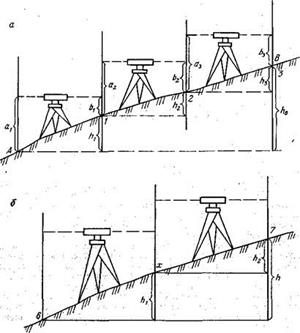

Схемы последовательного нивелирования
- установить нивелир примерно посередине между пунктами А и В, привести нивелир в рабочее положение; расстояние от нивелира до реек не должно быть слишком большим (не больше 100 м) или слишком маленьким (менее 5 м); если это расстояние по условиям местности получается меньше 5 м, то рекомендуется поставить нивелир в стороне от реек.
- установить вертикально рейки на пункте А (задняя рейка) и на пункте В (передняя рейка); рейка устанавливается на центр пункта (верхняя часть марки исходного пункта или шляпка гвоздя на определяемом пункте);
- навести зрительную трубу на заднюю рейку, отфокусировать изображение рейки и установить его в центр поля зрения; элевационным винтом привести пузырёк уровня точно в нульпункт и взять отсчёт по чёрной стороне рейки по центральной горизонтальной нити ЗЧ; записать отсчёт в журнал;
- дать команду реечнику развернуть рейку красной стороной; проверить положение пузырька точно в нульпункте и взять отсчёт по красной стороне рейки по центральной горизонтальной нити ЗК; записать отсчёт в журнал;
- повернуть нивелир на переднюю рейку и повторить операции 3 и 4 для передней рейки - в результате получатся отсчёты ПЧ и ПК; записать отсчёты в журнал;
- выполнить обработку измерений на станции, то есть:
- вычислить разности нулей для задней Р0З и передней Р0П реек
Р0З = ЗК - ЗЧ; Р0П = ПК - ПЧ; записать их в журнал; - вычислить превышения по чёрным ЧП и красным КП сторонам реек
ЧП = ЗЧ - ПЧ; КП = ЗК - ПК; записать их в журнал; - вычислить разность превышений ЧП - КП и записать её в журнал;
- проверить условие ЧП - КП = Р0П - Р0З;
- при выполнении предыдущего условия вычислить среднее превышение СП = 1/2*[ЧП+(КП 100)], округлить его до миллиметров и вписать в журнал. Знак "плюс" или "минус" выбирается с таким расчётом, чтобы величина в круглых скобках была почти равна ЧП.
Обработка результатов нивелирования начинается с проверки полевых вычислений в нивелирном журнале. Для этого проводится постраничный контроль.
|
