Вісь циліндричного рівня повинна бути паралельною візирній осі зорової труби

Виконання перевірки. На місцевості закріплюють дві точки А і В на відстані одна від другої приблизно 70...80 м. Встановлюють нівелір на середині між точкам А і В та рейки на кілочки в цих точках і знімають відліки а₁ і b₁ (рис.2.4.7, а).

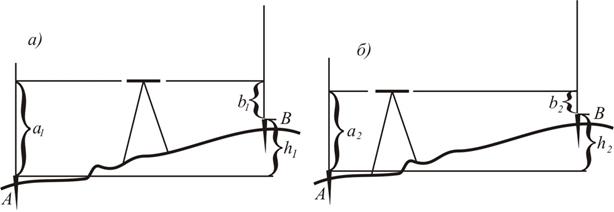

Рис.2.4.7. Нівелювання:

а) при рівності плеч; б) при нерівності плеч

Обчислюють перевищення: від відліку задньої рейки віднімають відлік передньої рейки, тобто

h₁ = a₁ - b₁. (3)

Переносять нівелір ближче до задньої рейки так, щоб відстань до неї була приблизно 5...10 м (рис. 27, б). Приводять його в робоче положення, знімають відліки по задній і передній рейках та обчислюють перевищення за формулою

h₂ = a₂ - b₂. (4)

Обчислюють похибку за непаралельність осі циліндричного рівня до візирної осі зорової труби за формулою

x = h₂ - h₁. (5)

Якщо х £ 4 мм, то умова виконана, якщо х > 4 мм, то виконують виправлення.

Одержані результати аналізують. Якщо нівелір знаходиться на середині між рейками, то відліки будуть мати однакові похибки. При різ­ниці цих відліків похибки знищуються і перевищення буде дійсним. Коли нівелір знаходиться ближче до однієї з рейок, то відлік на ній буде мати маленьку похибку, а якщо нівелір знаходиться від рейки на більшій віддалі, то і похибка цього відліку буде більшою. На цій основі вважають, що відлік b₂ відрізняється від справжнього на похибку x. Безпомилковий відлік b₀ обчислюють за формулою

b₀ = b₂ + x. (5)

Виправлення. За допомогою елеваційного гвинта середню нитку сітки встановлюють на відлік b_о. В цьому випадку бульбашка циліндричного рівня зійде з нуль-пункту. Повертають виправні гвинти циліндрично­го рівня так, щоб бульбашка його стала в нуль-пункт. Перевірку повторюють з метою переконання про те, що умова виконана.
