Устройство нивелира

В настоящее время на производстве в основном используют два вида нивелиров: а) с уровнями при трубе для установки ее в горизонтальное положение и б) с компенсаторами маятникового типа, автоматически удерживающими визирную ось в горизонтальном положении (при наклоне не более чем 5 – 10'). В последние годы нашли свое применение лазерные нивелиры и нивелиры с автоматической регистрацией взятых отсчетов.

Современные нивелиры с уровнями (Рисунок 53) снабжены дополнительным круглым уровнем (1) для установки прибора в рабочее положение и элевационным винтом (2), позволяющим наклонять на небольшой угол зрительную трубу вместе с цилиндрическим уровнем. Перед каждым отсчетом по рейке этим винтом пузырек уровня приводят в нуль–пункт.

Рисунок 53 нивелир

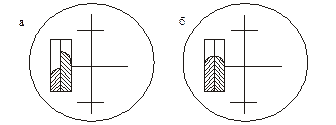

Особенностью конструкции данного нивелира является наличие в нем системы призм, с помощью которых изображение концов пузырька уровня передается в поле зрения трубы. Пузырек уровня находится в нуль–пункте тогда, когда его концы в контакте (Рисунок 54,б).

Рисунок 54 Контактный уровень
