Электронные тахеометры

Электронный тахеометр объединяет теодолит, светодальномер и микроЭВМ, позволяет выполнять угловые и линейные измерения и осуществлять совместную обработку результатов этих измерений.

Тахеометры, в которых все устройства (угломерные, дальномерные, зрительная труба, клавиатура, процессор) объединены в один механизм, называют интегрированными тахеометрами.

Тахеометры, которые состоят из отдельно сконструированного теодолита (электронного или оптического) и светодальномера, называют модульными тахеометрами.

В электронных тахеометрах расстояния измеряются по разности фаз испускаемого и отраженного луча (фазовый метод), иногда (в некоторых современных моделях) по времени прохождения луча лазера до отражателя и обратно (импульсный метод). Точность измерения зависит от технических возможностей модели тахеометра, а также от многих внешних параметров: температуры воздуха, давления, влажности и т. п. Диапазон измерения расстояний зависит также от режима работы тахеометра (отражательный или безотражательный). Дальность измерений при безотражательном режиме напрямую зависит от отражающих свойств поверхности, на которую производится измерение. Дальность измерений на светлую гладкую поверхность (штукатурка, кафельная плитка и пр.) в несколько раз превышает максимально возможное расстояние, измеренное на темную поверхность. Максимальная дальность линейных измерений: для режима с отражателем (призмой) – до пяти километров (при нескольких призмах еще дальше); для безотражательного режима – до одного километра. Модели тахеометров, которые имеют безотражательный режим могут измерять расстояния практически до любой поверхности, однако следует с осторожностью относиться к результатам измерений, проводимым сквозь ветки, листья, потому как неизвестно, от чего отразится луч, и, соответственно, расстояние до чего он промеряет. Существуют модели тахеометров, обладающие дальномером, совмещенным с системой фокусировки зрительной трубы. Преимущества таких приборов заключается в том, что измерение расстояний производится именно на тот объект, по которому в данный момент выставлена зрительная труба прибора.

Для выполнения съёмки электронный тахеометр устанавливают на станции и настраивают его в соответствии с условиями измерений. На пикетах ставят специальные вешки с отражателями, при наведении на которые автоматически определяются расстояние, горизонтальные и вертикальные углы. Если тахеометр имеет безотражательный режим, то можно производить измерения на реечные точки, в которых нет возможности установить вешку с отражателем. МикроЭВМ тахеометра по результатам измерений вычисляет приращения координат и превышение h с учетом всех поправок. Все данные, полученные в ходе измерений, сохраняются в специальном запоминающем устройстве (накопителе информации). Они могут быть переданы с помощью интерфейсного кабеля на ПЭВМ, где с использованием специальной программы выполняется окончательная обработка результатов измерений для построения цифровой модели местности или топографического плана. Совместное использование электронного тахеометра с ПЭВМ позволяет полностью автоматизировать процесс построения модели местности.

В настоящее время наиболее широкое распространение получили электронные тахеометры зарубежных фирм Sokkia (рис. 76), Topcon, Nicon, Pentax, Leica, Trimble. Они имеют встроенное программное обеспечение для производства практически всего спектра геодезических работ: развитие геодезических сетей; съемка и вынос в натуру; решение задач координатной геометрии (прямая и обратная геодезическая задача, расчет площадей, вычисление засечек). Угловая точность у таких приборов может быть от 1" до 5" в зависимости от класса точности.

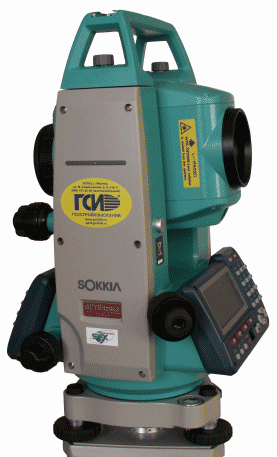

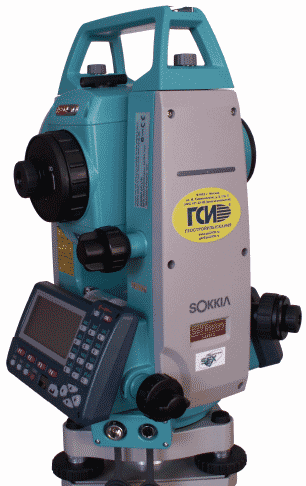

Рис. 76. Электронный тахеометр Sokkia SET 530RK3

К новейшим электронным тахеометрам относятся роботизированные тахеометры, оснащенные сервоприводом. Эти приборы могут самостоятельно наводиться на специальный активный отражатель и производить измерения. В дополнение прибор с сервоприводом может оснащаться специальной системой управления по радио, при этом съемку может производить только один человек, находясь непосредственно на измеряемой точке. Подобная схема съемки увеличивает производительность проведения съемочных работ примерно на 80% процентов. Если прибор с сервоприводом имеет безотражательный дальномер, то получаете систему для съемок при проведении туннельных работ, съемки фасадов зданий, съемки карьеров, съемки поверхности дорог и других площадных объектов для построения ЦММ с высокой степенью точностью. Также роботизированные системы могут быть использованы для слежения за деформациями объектов, съемки движущихся объектов и т.д.
