Определение крутизны ската. Крутизна ската по направлению заложения определяется двумя показателями – уклоном и углом наклона по формуле

Крутизна ската по направлению заложения определяется двумя показателями – уклоном и углом наклона по формуле

Следовательно, тангенс угла наклона линии к горизонту называется её уклоном. Уклон выражают в тысячных – промиллях (‰) или в процентах (%). Например: i = 0,020 = 20‰ = 2%.

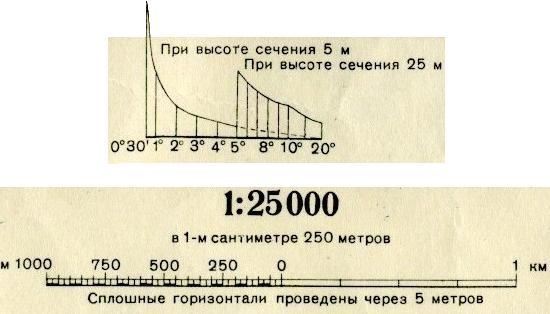

Для графического определения углов наклона по заданному значению заложения d, масштабу М и высоте сечения рельефа h строят график заложений (см. рис. 36).

Вдоль прямой линии основания графика намечают точки, соответствующие значениям углов наклона. От этих точек перпендикулярно к основанию графика откладывают в масштабе карты отрезки, равные соответствующим заложениям, а именно

Концы этих отрезков соединяют плавной кривой (см. рис. 36).

Заложение линии, угол наклона которой надо определить, снимают с карты при помощи измерителя, а затем, укладывая на графике между основанием и кривой измеренный отрезок, находят соответствующее ему значение угла наклона.

Рис. 36. График заложений для углов наклона

Аналогично строят и пользуются графиком заложений для уклонов (рис. 37).

Рис. 37. График заложений для уклонов
