Изображение рельефа. Основные формы рельефа

Рельеф – совокупность неровностей земной поверхности.

Рельеф отображается на картах мелкого масштаба интенсивностью цвета, на крупномасштабных планах горизонталями, бергштрихами, абсолютными отметками.

Горизонтали – это замкнутая кривая линия на плане, все точки которой на местности имеют одинаковые отметки.

Кратчайшее расстояние между соседними горизонталями на плане называется – заложением.

Вертикальное расстояние между соседними горизонталями на местности называется – высота сечение рельефа.

Бергштрихи – это короткие черточки на горизонталях, указывающие направление склона.

Изображение рельефа на планах и картах

Для решения инженерных задач изображение рельефа должно обеспечивать:

во-первых, быстрое определение с требуемой точностью высот точек местности, направления крутизны скатов и уклонов линий;

во-вторых, наглядное отображение действительного ландшафта местности.

Рельеф местности на планах и картах изображают различными способами (штриховкой, пунктиром, цветной пластикой), но чаще всего с помощью горизонталей (изогипсов), числовых отметок и условных знаков.

Горизонталь на местности можно представить как след, образованный пересечением уровенной поверхности с физической поверхностью Земли.

При решении ряда инженерных задач необходимо знать свойства горизонталей:

1. Все точки местности, лежащие на горизонтали, имеют равные отметки.

2. Горизонтали не могут пересекаться на плане, поскольку они лежат на разных высотах. Исключения возможны в горных районах, когда горизонталями изображают нависший утес.

3.Горизонтали являются непрерывными линиями. Горизонтали, прерванные у рамки плана, замыкаются за пределами плана.

4. Разность высот смежных горизонталей называется высотой сечения рельефа и обозначается буквой h.

Высота сечения рельефа в пределах плана или карты строго постоянна. Её выбор зависит от характера рельефа, масштаба и назначения карты или плана. Для определения высоты сечения рельефа иногда пользуются формулой

h = 0,2 мм · М,

где М – знаменатель масштаба.

Такая высота сечения рельефа называется нормальной.

5. Расстояние между соседними горизонталями на плане или карте называется заложением ската или склона. Заложение есть любое расстояние между соседними горизонталями, оно характеризует крутизну ската местности и обозначается d.

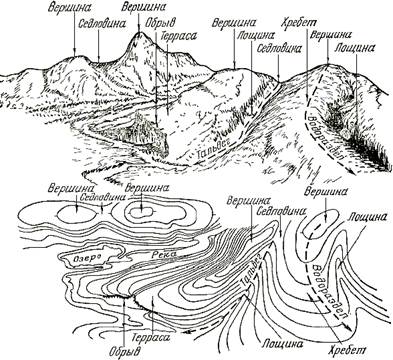

Основные формы рельефа:

Гора – куполообразная (коническая) возвышенность.

Курганы - холмы искусственного происхождения.

Основные элементы:

1) Вершина - самая высокая точка горы.

2) Спады, склоны, расходящиеся от вершины во все стороны.

Котловина – чашеобразное понижение.

1) Щека - боковая поверхность.

2) Бровка - линия перехода боковой поверхности в окружающей местности

3) Дно

Хребет – возвышенность вытянутая в одном направлении.

1) Ось хребта - соединяет самые высокие точки.

2) Скаты - бока хребта.

3) Вершины хребта: отдельные перевалы и седловины

Лощина (лог) – вытянутое понижение.

Седловина – понижение между двумя возвышенностями на хребте.

Уступ (терраса) – горизонтальная площадка на склоне горы или хребта.

11. Решение задач по топографическим планам и картам.

Решение задач на топографических планах и картах

1. Изучение масштабов и измерение длин линий.

2. Изучение условных знаков.

3. Определение отметок точек.

4. Определение прямоугольных координат точек.

5. Определение крутизны ската.

6. Построение продольного профиля.

7. Ориентирование линий.

8. Проведение линии заданного уклона.

Изучение масштабов

Масштаб - это отношение от длины отрезка линии на чертеже к длине горизонтального приложения этой линии на чертеже.

Виды масштабов:

1) Численный масштаб.

Численный масштаб выражается дробно, числитель которой единица, а знаменатель число, показывающее во сколько раз длина горизонтального приложения на этой линии на местности уменьшена при перенесении на чертеж.

Масштабы бывают крупные и мелкие. Чем меньше знаменатель масштаба, тем масштаб крупнее, и наоборот.

2) Именованный масштаб.

Именованный масштаб расшифровывает численный масштаб.

Чтобы перейти от численного к именованному масштабу, необходимо знаменатель численного масштаба разделить на сто.

3) Графический масштаб.

Графический масштаб делится на линейный и поперечный масштабы.

Линейный масштаб является графическим изображением численного масштаба.

Поперечный масштаб применяют для измерения длин линий на планах и картах с повышенной точностью.

Точность масштаба, плана или карты - это длина горизонтального проложения линий на местности, соответствующая графической точности.

Графическая точность - это предельная точность измерения и построения отрезках на планах и картах, ограниченная величиной в 0,1 мм.

Изучение условных знаков

Виды условных знаков.

1) Площадные условные знаки.

Площадными условными знаками изображают объекты, форма и размеры которых могут быть переданы в масштабе плана или карты:

§ земельные угодья(сады, леса, пашни, луга);

§ водоемы;

§ улицы;

§ здания;

§ постройки.

2) Внемасштабные условные знаки.

Внемасштабными условными знаками изображают объекты, которые необходимо нанести на план, но нельзя показать в его масштабе:

§ колодцы;

§ мосты;

§ отдельно стоящие деревья;

§ бензоколонки;

§ пункты геодезической сети.

3) Линейные условные знаки.

Линейными условными знаками изображают объекты, длина которых выражается в масштабе плана, а ширина не выражается:

§ линии электропередач;

§ линии электросети;

§ вся дорожная сеть (грунтовые, асфальтобетонные дороги);

§ неширокие реки и ручьи.

Для обозначения дополнительных сведений, изображаемых объектов применяют пояснительные надписи:

§ написание высоты насыпи;

§ глубины выемки;

§ написание ширины автодороги;

§ написание глубины реки;

§ написание высоты деревьев, их породы.

Определение координат точек на местности
