будова базисного приладу БП-2

Базисний прилад БП 2 - для вимірювання базисних сторін і ліній в полігонометрії 3 і 4 класу. Головною частиною базисного приладу є інварні дроти. Крім них в комплект входять прилади та приладдя.

Основна відмінність базисних приладів полягає не тільки в кількості інварних дротів та іншого обладнання.

Дріт виготовляється із сплаву і нвару.

До позитивних властивостей інвару слід також віднести то що він майже неокисляем, має хорошу теплопровідність, добре піддається обробці і поліровці.

Інварні дроти. дріт виготовлений із сплаву інвару, що складається приблизно з нікелю, заліза і різних домішок, мають довжину 24 м і діаметр 1,65 мм.

Недоліком його є недостатня стабільність виготовлених з нього мірних приладів що виражається в зміні довжини з часом і стрибкоподібних змінах довжини під впливом зовнішніх дій.

Інварна стрічка - цей мірний прилад служить для виміру відстаней менших 24м. На стрічці нанесені і оцифровані штрихи через кожен дециметр управо і ліворуч від них на відстані 1 мм також ще мають додаткові штрихи. Стрічка повинна бути прокомпарована.

Блоковий верстат з гирями. з його допомогою роблять натягнення дроту під час виміру відстані. Він предятавляет собою штатив з дещо подовженою передньою ніжкою на верхній частині якого кріпиться рама для блоку.

Оптичний центрир. Цей прилад потрібний для винесення центру знаку на висоту підвішеного дроту.

Базисний штатив з цілком. При лінії точками, фіксувальними кінці підвішеного і розтягнутого дроту, служать перетини штрихів на голівках цілком, розташованих на штативах.

Рейка для нівелювання «целиком». Рейка має довжину 1,5 м, ділення на чорну сторону 10мм, на красну 11 мм, підпис починається з 0.

Термометр - пращ. Він служити для виміру температури повітря на рівні підвішеного дроту.

Перевірки і дослідження базисного приладу. При зовнішньому огляді і випробуванні усіх приладів, що входять у базисний комплект БП- 2 перевіряють стійкість ніжок штативів плавність обертання гвинтів целіків, плавність переміщення рами з блоками дивляться, щоб інварні дроти не були погнуті.

44. Вимірювання та обробка ліній БП-2

Вимір ліній інварними дротами можна виконувати або способом відліків або способом фіксації.

Базисні прилади БП – 2 призначені для виміру ліній способом відліків. По виміру лінії можна розділити окремі операції: вішення і розставляння штативів, вимір відстані, нівеляція штативів.

Вішення виконується за допомогою теодоліта; воно робиться для точного розставляння штативів в створі між центрами, закладеними на кінцях вимірюваної лінії

Вимір лінії полягає в точному і послідовному вимірі інварними дротами довжини окремих прольотів між перетином сусідніх штрихів

У створі лінії по обох сторонах першого прольоту встановлюють блокові верстати і за допомогою гирь натягують дріт, обидві шкали дроту при цьому повинні знаходитися на рівні голівці целіків.

роблять відліки.

після перших відліків дріт переміщають по створу лінії на декілька міліметрів і роблять другу

Нівеляція штативів з робиться з метою приведення довжини кожного прольоту і залишку до горизонту.

Спосіб фіксації при вимірі лінії цим способом штативи з целіками мають бути замінені на штативи з дерев'яними столиками або дерев'яними сегментами.

45. Вимірювання ліній паралактичним методом

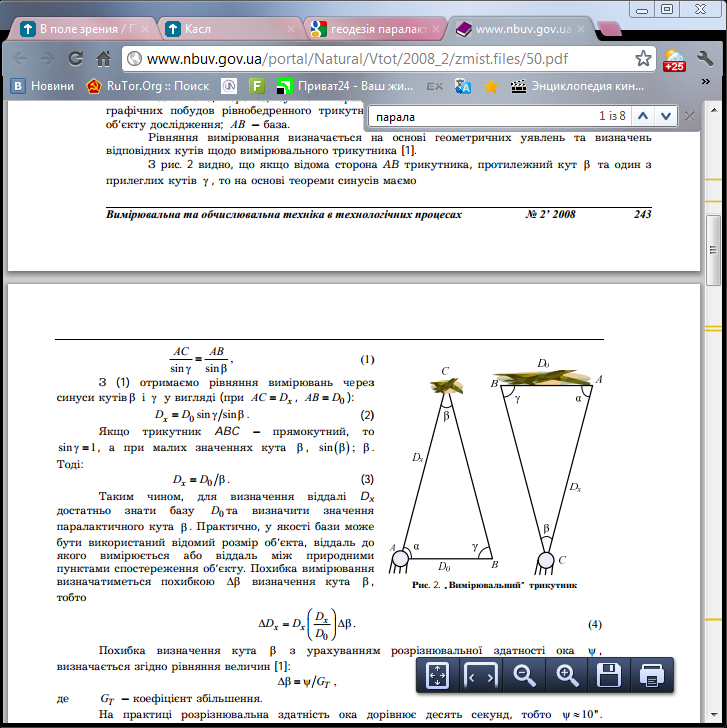

Паралактичний метод – один із методів вимірювання віддалі. Він поділяється на: з базисом на цілі та базисом на місцевості. В основу цього методу покладено вимірювання віддалі до об’єкту шляхом визначення розмірів сторін вимірювальної фігури, такою фігурою може бути трикутника за допомогою інших його елементів (сторін), одна з яких залишається незмінною (базис). Якщо відома сторона АВ-базис, протилежний кут β і прилеглий кут γ то на основі теореми косинусів: АС/sin γ=AB/sinβ. звідси заходимо АС. Таким чином достатньо знати відстань АВ та визначити кут β. Практично, у якості базиса може бути використано розміри відомого об’єкта. Якщо трикутник АВС-прямокутний, то sin γ=1, сторона АС=АВ/ sinβ. Цей метод застосовується тоді, коли безпосередні вимірювання деяких ліній неможливе за певними причинами. Коротко базисний метод з відомою довжиною базиса надалі являє собою розвитом паралактичного методу. Розрізняють створно-короткобазисний та коротко базисний методи. створно-короткобазисний метод полягає у визначенні довжин ліній по частинам, кожну з яких заходять із простих фігур.

46. Вимірювання ліній оптичними віддалемірами

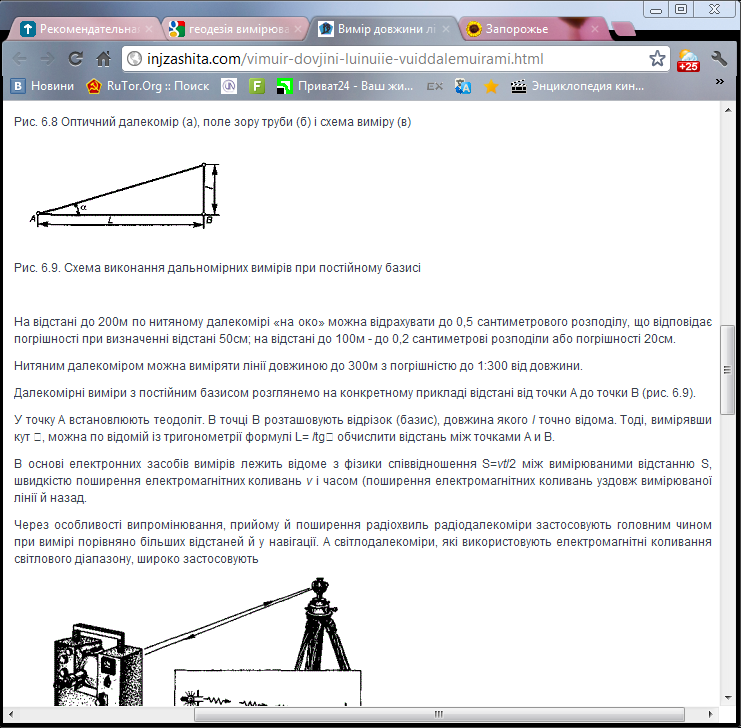

Далекомірами називаються геодезичні прилади, за допомогою яких відстань між двома точками вимірюють непрямим способом. Далекоміри підрозділяють на оптичні й електронні. Оптичні далекоміри діляться на далекоміри з постійним паралактичним кутом і далекоміри з постійним базисом. Найпростіший оптичний далекомір з постійним кутом є в зорових трубах всіх геодезичних приладів. У поле зору труби приладу видні три горизонтальні нитки. Дві з них, розташовані симетрично щодо середньої нитки, називаються далекомірними. Нитяний далекомір застосовують у комплекті з нівелірною рейкою, розділеної на сантиметрові розподіли.Принцип вимірювання ліній оптичним віддалеміром полягає у визначенні відстані з прямокутного трикутника з відомим паралактичним кутом α та стороною. Для спрощення вимірювань одна із величин приймається за постійну, а інша вимірюється. Якщо кут постійний, а величина базису змінюється, то говорять, що це віддалемір з постійним паралактичним кутом і змінним базисом. Це найбільш розповсюджений тип оптичних віддалемірів, який застосовується в теодолітах і нівелірах і називається нитковим віддалеміром. Для вимірювання ліній на її кінцях встановлюють прилад і нівелірну рейку з сантиметровими поділками. При горизонтальному положенні візирної осі зорової труби промені від далекомірних ниток, пройшовши через об'єктив і передній фокус F, перетнуть рейку в точках А і В.Вимірявши кут α, можна обчислити відстань між точками АВ. Для вимірювання ліній на її кінцях встановлюють прилад і нівелірну рейку з сантиметровими поділками.

.

47.Принципова схема вимірювання ліній електро-оптичними віддалемірами

Вимірювання ліній виконується практично при виконанні всіх видів геодезичних робіт. Залежно від наявності приладів, вимог точності, умов місцевості лінії вимірюють такими способами: прямим та непрямим, або посереднім, способом за допомогою ниткових віддалемірів та електрооптичних приладів (світло- тарадіовіддалемірів), геометричних побудов фігур на місцевості.В основі електронних засобів вимірів лежить відоме з фізики співвідношення S= vt /2 між вимірюваними відстанню S, швидкістю поширення електромагнітних коливань v і часом (поширення електромагнітних коливань уздовж вимірюваної лінії й назад.Через особливості випромінювання, прийому й поширення радіохвиль радіодалекоміри застосовують головним чином при вимірі порівняно більших відстаней й у навігації. А світлодалекоміри, які використовують електромагнітні коливання світлового діапазону, широко застосовують у практиці інженерно-геодезичних вимірів.Для виміру відстані АВ у точці А встановлюють світлодалекомір, а в точці В - відбивач. Світловий потік посилає з передавача на відбивач, що відбиває його назад на той же прилад. Якщо виміряти час проходження світлових хвиль від світлодалекоміру до відбивача й назад, при відомій швидкості поширення світлових хвиль можна обчислити шукану довжину лінії. Час поширення світлових хвиль може бути визначене як прямим, так і непрямим методом.Прикладом сучасного імпульсно-фазового світлодалекоміру може служити широко розповсюджений у нашій країні топографічний світлодалекомір СТ-5.

48.класифікація світловіддалемірів та їх точність

Всі світловіддалеміри по точності умовно класифікують на високоточні, точні та середньої точності. До високоточних відноситься СБ-6 та СМ-02, точних – СМ-2 та середньої точності – СТ-65. СБ-6 – віддалемір для виміру ліній 30-50 км. Прибор для трилатерації та полігоном 1,2,3 класів.СМ-02-світловіддалемір для відстані не менше 300м,для інженерної геодезії,скп=2мм.СМ-2для виміру ліній не менше 2 км.в тріангуляції 4 класу,скп=2см.СМ-5 для відстаней не менше 0,5 км,скп=5см. перша буква С означає світловіддалемір. Друга буква М або Б –дальність дії, цифри- максимальне допустиме значення скп.

49. процес вимірювання ліній світловіддалеміром

Перед виміром ліній потрібно зробити підготовчі роботи: центрування, перевірити живлення, напругу,встановити контрольний відлік на дисплеї. Через особливості випромінювання, прийому й поширення радіохвиль радіодалекоміри застосовують головним чином при вимірі порівняно більших відстаней й у навігації. А світлодалекоміри, які використовують електромагнітні коливання світлового діапазону, широко застосовують у практиці інженерно-геодезичних вимірів.Для виміру відстані АВ у точці А встановлюють світлодалекомір, а в точці В - відбивач. Світловий потік посилає з передавача на відбивач, що відбиває його назад на той же прилад.Перемикач поставити у положення СЧЕТ,перемикач залишити у положенні ТОЧНО.почнуться вимірювання,дочекатися звукового сигналу і послідовно дати три відліки з дисплея.це один прийом.ще два рази повторити прийом.

50. Взірцеві базиси України

Базис взірцевий- геодезична побудова, яка складається із закріплених на місцевості точок, що утворюють інтервали, довжини яких відомі із заданою точністю. Бв. призначений для перевірки, випробувань, метрологічної атестації та дослідження геодезичних віддалемірів і віддалемірної частини електронних тахеометрів у польових умовах. Бв. класифікують за точністю, діапазоном вимірювань та призначенням. Згідно з локальною схемою перевірки для геодезичних засобів вимірювання довжин, Бв. характеризується розрядністю. Є розряди, нульовий,1,2,3,4..Кількість точок і довжин інтервалів базису регламентується нормативно-технічною документацією. Пункти Б. в. закріплюють спеціальними стійкими знаками.

Як свідчить міжнародний досвід, в країні має бути достатньо розвинена мережа взірцевих геодезичних базисів. Враховуючи сучасні масштаби геодезичних робіт, в Україні доцільно мати не менше за 1–2 базисів 2-го розряду на область. Але поки що в Україні створено і функціонує близько 14 взірцевих базисів. Тому питання побудови взірцевих базисів, які протягом певного часу виконують на місцевості метрологічну функцію збереження одиниці довжини, має принципове державне значення. Взірцеві базиси використовуються для передачі одиниць довжини від еталону до мірних приладів. По нульовому базису компаруюють всі мірні прилади.потрібно 1-2 рази контролювати базиси.

51. Атестація світловіддалемірів

Атестація приладу полягає в комплексній оцінці діяльності приладу. До перевірок належать: перевірка функціонування приладу, оптичного центрира та відбивача, сітки ниток зорової труби, відхилення частоти кварцового генератора від номіналу, відхилення контрольного відліку під час зміни напруги живлення, циклічної похибки, скп вимірювання віддалей. Перевірка функціонування приладу роблять з метою підтвердження нормальної роботи приладу. Під час цієї перевірки контролюється напруга,індикатор дисплея, сила струму. Перевірка оптичного центрира та відбивача – зміщення сітки ниток не повинно дає похибку центрування 0,7мм.сітки ниток зорової труби- потрібно оцінити розбіжність центрира сітки ниток з перехрестям марки.якщо розбіжність значна то потрібно юстувати прилад. відхилення контрольного відліку під час зміни напруги живлення- встановлюють контрольний відлік,зменшують напругу до допустимого значення.циклічної похибки-це дослідження світловід.розміщують на місцевості 11 точок.вимірюють рулеткою відстань до них,потім світловід. Визначають середнє значення. Різниця значень не повинна перевищувати 10мм.

52. Комплект світловіддалеміра СТ-5 «БЛЕСК»

Світловіддалемір вкладають у металевий футляр. До комплекту входять призмовий відбивач, перехідник, оптичний центрир для відбивача, підставка, штатив, віха. призмовий відбивач-закріплена в стійці з накладками.Перехідник- застосовують при одночасному вимірі кута і відстаней у тих випадках, коли світловіддалемір установлюють на теодоліт.оптичний центрир для відбивача- На корпусі центриру встановлений циліндричний рівень і круглий рівень. За допомогою юстувальних гвинтів і гайок виставляють осі рівнів. підставка- Приведення вертикальної осі світловіддалеміра або стійки відбивача в прямовисне положення здійснюється піднімальними гвинтами підставки. штатив - має становий гвинт для закріплення підставки, всередині якого закріплений гачок для підвішування нитяного виска. На одній з ніжок штатива закріплений пенал для укладки виска.Віха служить для установки відбивача у важкодоступних місцях.

53. характеристика електронних тахеометрів

Тахеометр - геодезичний прилад для вимірювання відстаней, горизонтальних і вертикальних кутів. Використовується для визначення координат і висот точок місцевості при топографічній зйомці місцевості, при розбивочних роботах, винесення на місцевість висот і координат проектних точок.Тахеометри, в яких всі пристрої (кутомірні, віддалемірні, зорова труба, клавіатура, процесор) об'єднані в один механізм, називають інтегрованими тахеометрами.Тахеометри, які складаються з окремих сконструйованого теодоліта (електронного або оптичного) і світловіддалеміра, називають модульними тахеометрами. Точність вимірювання залежить від технічних можливостей моделі тахеометра, а також від багатьох зовнішніх параметрів: температури, тиску, вологості і т. п. Електронні тахеометри Elta це точні прилади призначені для геодезичних та інженерно-геодезичних робіт, та є приладами багатофункціонального призначення. Електронні тахеометри Elta забезпечують проведення таких робіт:Вимірювання горизонтальних та вертикальних кутів, Вимірювання відстаней та горизонтальних прокладень, Визначення позначок точок (H або Z),Визначення координат (X,Y,Z),(X,Y,H),Виконання оберненої засічки,Виконання прямої засічки (невідома станція),Визначення висоти недоступного об'єкта,Визначення площі,Розпланувальні роботита інші.вимірювання вертикального та горизонтального кутів та довжин ліній;точність:Вимірювання горизонтальнихта вертикальних кутів - 5 с.Вимірювання відстані - 5 мм Характеристики зорової труби:Збільшення - 26х, Мінімальна вимірювальна відстань - 1.75 м.Загальна довжина приладу - 193 мм. Точність кутових вимірів сучасним тахеометром досягає половини кутової секунди (0 ° 00'00, 5 "), відстаней - до 0.5 мм + 1 мм на км (наприклад, в тахеометрах серії NET05 від фірми SOKKIA).

54. порядок вимірів електронних тахеометрів та обробки результатів

Автоматизація тахеометричної зйомки. З появою електронних тахеометрів стала можлива часткова або повна автоматизація тахеометричної зйомки. При зйомці електронний тахеометр установлюється на знімальних точках, а на пікетних точках - спеціальні вішки з відбивачами, що входять у комплект тахеометра. При наведенні на відбивачі вішки в автоматичному режимі визначаються горизонтальні й вертикальні кути, а також відстань до суміжних знімальних і пікетних точок. За допомогою мікроЕОМ тахеометра роблять обробку результатів вимірів й у підсумку одержують збільшення ∆х і ∆у координат і перевищення h на суміжні знімальні й пікетні точки. При цьому автоматично враховуються всі виправлення у вимірювані відстані й за нахил вертикальної осі приладу у вимірювані кути. Результати вимірів можуть бути введені в спеціальний запам'ятовувальний пристрій (накопичувач інформації) або переписані на магнітну касету. Надалі з накопичувача або з магнітної касети інформація надходить в ЕОМ, що по спеціальній програмі робить остаточну обробку результатів вимірів, що включає обчислення координат знімальних і пікетних точок, зрівнювання знімального ходу й інші обчислення, необхідні для графічної побудови топографічного плану або цифрової моделі місцевості. Порядок вимірів відбувається в такій послідовності:

1.Устанавлюємо тахеометер над точкою

2.Приводимо в робоче положення

3.Вкючаємо

4.Вибираємо потрібний режим і беремо відлік.

Результати вимірв записуються на накопичувач.

Після вимірювальних робіт всі дані скидуються на компютер, де і відбувається їх обробка.

55. вимірювання ліній радіовіддалемірами

Радіодалекомір – прилад, яким визначають, використовуючи радіохвилі, віддаль до об’єктів. Принцип дії Р. ґрунтується на визначенні часу поширення радіосигналів від приладу до об’єкта і назад або на вимірюванні різниці фаз чи частот випроміненого та прийнятого радіосигналів за час проходження їх вздовж вимірюваної лінії. В основу принципу дії покладено визначення часу проходження радіохвилі від радіодальномера до якого-небудь об'єкта і назад, відстань до якого буде прямо пропорційно цьому часу. Що відображає об'єкт може бути пасивним або активним, з перєїзлученієм прийнятого сигналу. Пасивне відображення використовують тільки ті далекоміри, які призначені для вимірювання відстаней до довільно обраних цілей, наприклад, у військовій справі, більшість далекомірів використовують спеціальні перевипромінюють пристрою, заздалегідь розташовані у будь-якій точці, або далекомірні радіомаяки (у радіонавігаційних системах). За способом вимірювання радіодалекоміри бувають двох видів - імпульсні і фазові. В імпульсних далекомірах проводиться безпосереднє вимірювання часу затримки прийнятого відбитого сигналу. Принцип дії фазового далекоміра заснований на визначенні кількості довжин хвиль, що укладаються на шляху проходження сигналу. з активним відображенням застосовуються дві станції - ведуча і ведена, що розташовуються на кінцях вимірюваної лінії. Якщо сигнал обраний з однієї несучої частотою f, то для визначення відстані хвилі, прийняті веденої станцією з однією частотою коливань, можна трансформувати в хвилі з іншого частотою коливань, жорстко пов'язаної з частотою вихідних коливань, і їх випромінювати. Для визначення відстані при цьому необхідно індикатором на провідній станції виміряти різницю фаз j випромінюваних і прийнятих хвиль після зворотної трансформації їх частоти; Ведуча і ведена станції в них випромінюють хвилі з модульованими по частоті або амплітуді коливаннями з частотою відповідно F _A і F _B, причому F _A - F _B = f _пр, де f _пр - проміжна частота в приймачах станцій.

56. електронні рулетки

Рулетки - найпростіші вимірювальні інструменти, які використовуються для вимірювання довжин.На електронних рулетках є жидко кристалічний дисплей, де виводяться результати з точністю до одного міліметра. До речі, відключивши електроніку (клавішею "on / off"), рулетку можна використовувати і як механічну, благо стрічка нічим не відрізняється від звичайної - розмітка присутня. Принцип фіксації відрізняється від аналогічного у механічних рулеток. Стрічка вільно витягується або автоматично змотується в корпус лише при клавіші, при відпущеної - теж витягується, але з трохи більшим зусиллям. Для електронного приладу це підходить краще.Незважаючи на дану громіздкість корпусу, користуватися рулеткою досить зручно. електронна рулетка з невеликим набором функцій, призначена для професійного застосування. Трохи громіздка в порівнянні з механічними, але в ряді випадків може виявитися зручніше останніх.
