Требования к ВЧ части желаемой ЛАЧХ

Формировать ВЧ участок ЛАЧХ удобно при использовании показателя колебательности M, линии уровня которого, при скольжении вектора A, с фазой j по окружностям M, можно нанести на ЛФЧХ.

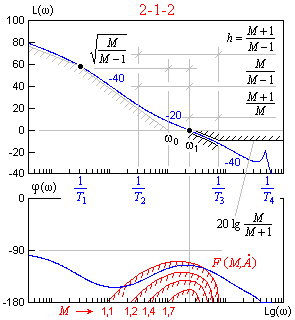

В качестве типовых в НЧ части используются ЛАЧХ с наклоном не более -40 дБ/дек, которому соответствует нулевой запас по фазе, поэтому необходимо в области частоты среза формировать участок с наклоном -20 дБ/дек, т.е. сводить типовые ЛАЧХ к одному из 2-х видов:

Запретные зоны на ЛАЧХ определяют:

• Для ЛАЧХ вида 2-1-2: а) начало корректирующего участка - Т ₂; и б) его длину - h = Т ₂/S Т _i, где i = [3, 4,...), и w₃ = w₂ h или w_ср = w₂ M /(M -1) или w₃ = w_ср(M +1)/ M.
• Для ЛАЧХ вида 1-2 максимальное значение суммы постоянных времени равно S Т _i, где i = [1, 2,...).

Если выше частоты среза имеется пик от колебательного звена, то его амплитуда не должна приблизиться к окружности с заданной колебательностью M, т.е. не должна достичь уровня на ЛАЧХ 20lg M /(M +1); а постоянная времени, при определении h, должна войти в сумму как 2z T.
