Задание 1.1 Подбор значений коэффициента усиления К





Министерство образования и науки Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего профессионального образования

«Национальный исследовательский ядерный университет «МИФИ»



ОТЧЁТ

О выполнении лабораторной работы №4

По Теории Автоматического Управления

На тему

«ИССЛЕДОВАНИЕ УСТОЙЧИВОСТИ, КАЧЕСТВА И

ТОЧНОСТИ ЛИНЕЙНЫХ СИСТЕМ С ОБРАТНОЙ СВЯЗЬЮ»







Выполнили:

Студенты Гр. У06-82

Федотов А.

Шумилова В.

Пирожкова А.



Москва 2014

Цель работы –экспериментально определить запасы устойчивости в соответствии с критерием Найквиста и получить их связь с показателями качества и точностью регулирования, используя метод корневого годографа.



Задание 1 Анализ замкнутой системы, устойчивой в разомкнутом состоянии.

В работе требуется с помощью моделирования исследовать устойчивость замкнутой системы экспериментально определяя запасы устойчивости по фазе и модулю в зависимости от коэффициента усиления.

Каждому фиксированному значению K из области устойчивости будут соответствовать запасы устойчивости по фазе и модулю, связанные с показателями качества замкнутой системы, и точность отработки входного ступенчатого сигнала.





Задание 1.1 Подбор значений коэффициента усиления К.


(
)(
)





+
+
T
s
T
s
K



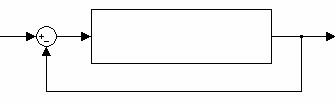

В качестве примера рассмотрена система, представленная на рисунке 1.1

Рисунок 1.1 - система для задания 1

С помощью функции rltool(w) были найдены различные значения K

Рисунок 1.2 – положение коней в rltool при Кпр





Траектории корней характеристического уравнения замкнутой системы при изменении 0 ≤ K < ∞ показаны на рисунке 1.3



















K


K


K


K


K


K


K


K


K


K

=
K
пр

K


K


K


I
m

R
e

пл
.
s



T


T

Рисунок 1.3 - траектории корней характеристического уравнения замкнутой системы



В результате были получены следующие значения:

= 1

= 1,45

= 3,3

= 20

= 29,2



Теоретически были найдены частоты среза запасы устойчив

ости по фазе и модулю по ЛАФЧХ замкнутой системы



K   1,45 2,9   29,2
Wc   0,45 1,30 4,91 5,96
Lm+ 29,30 26,20 18,90 3,36 0,08
γc+ 180° 125° 82° 12,2° 0,26°

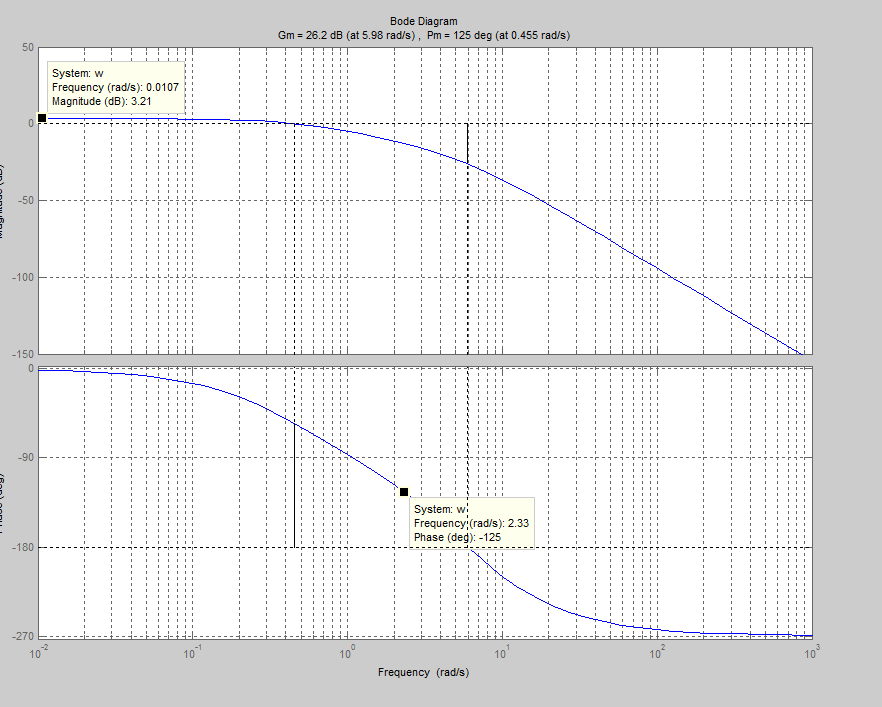

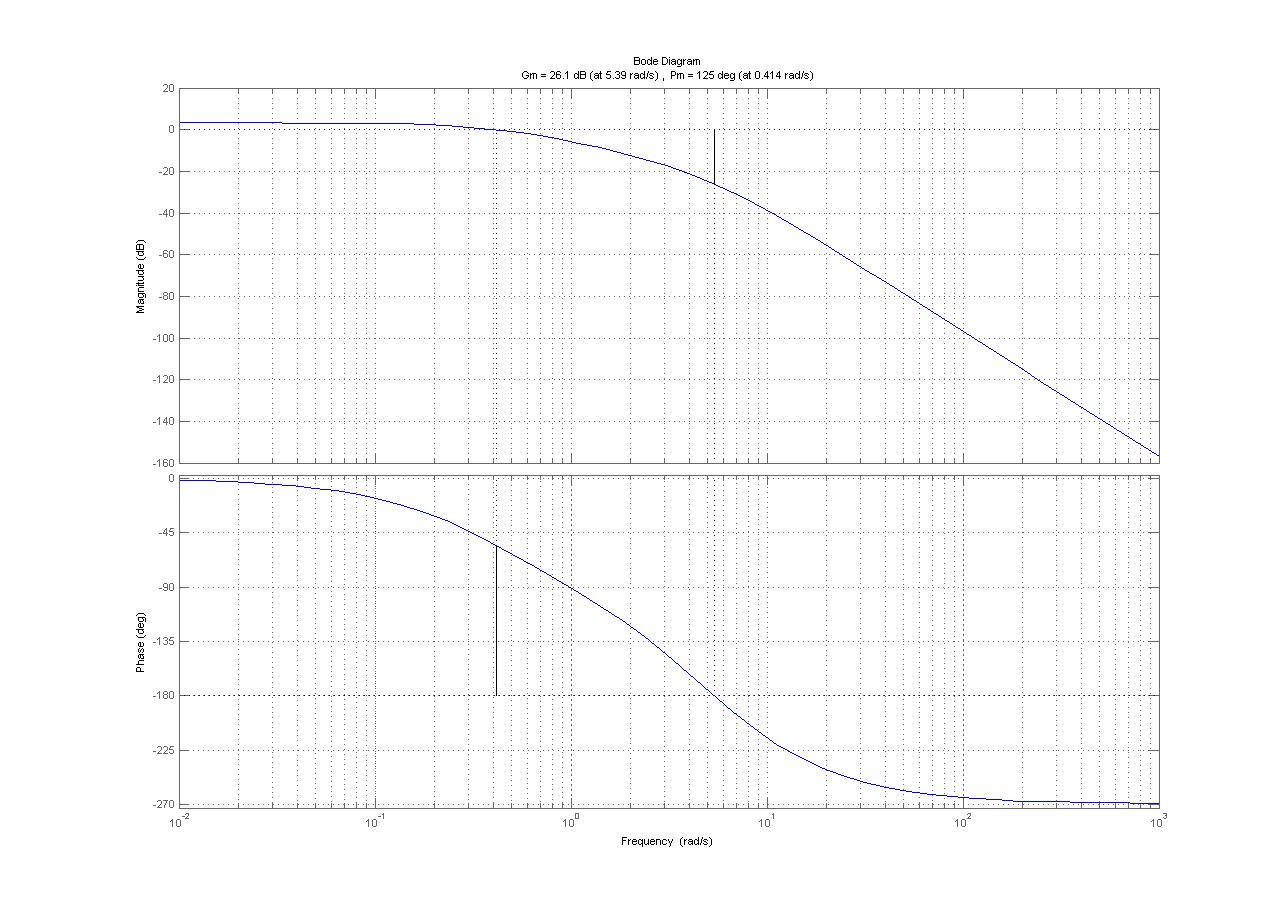

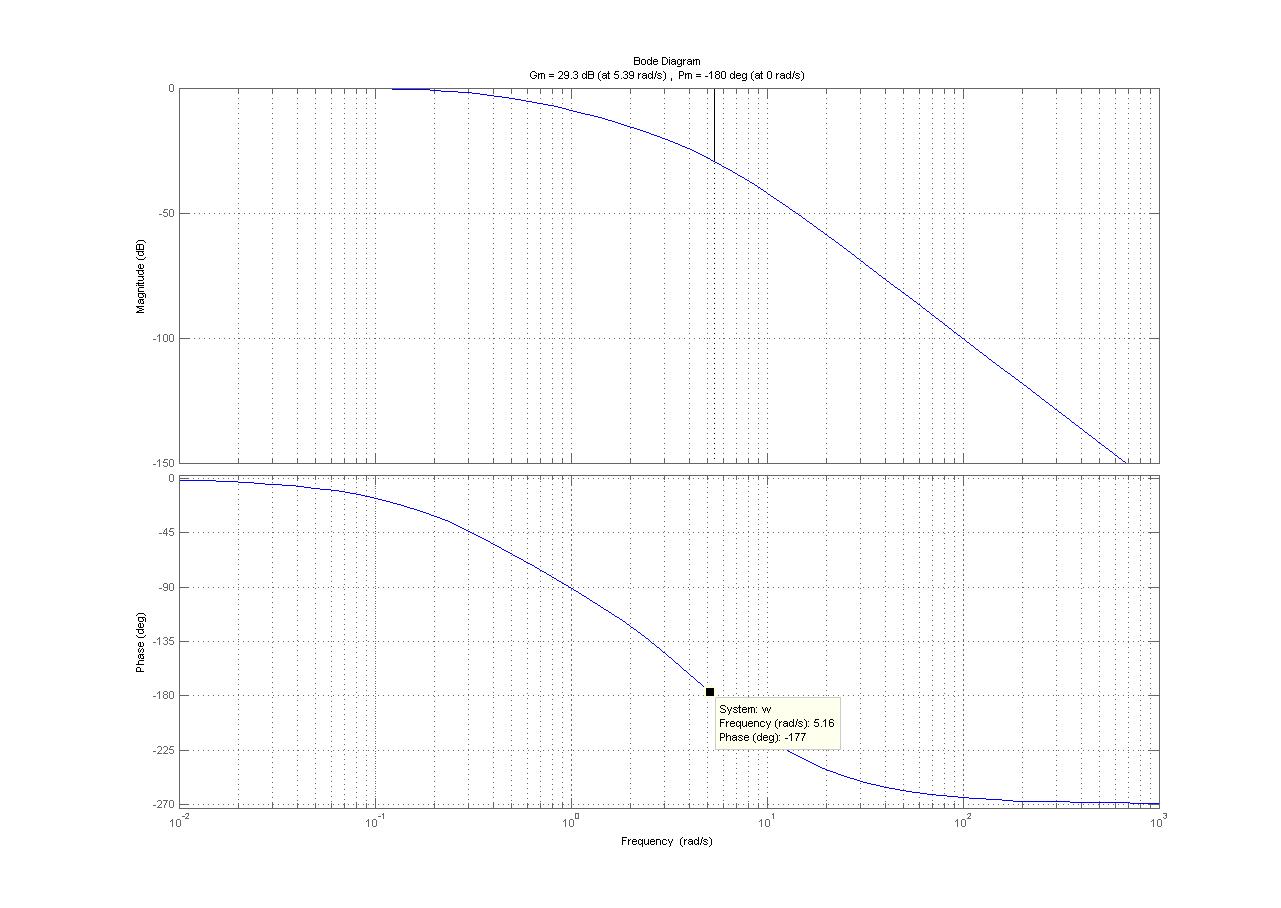

Рисунок 1.4 - ЛАФЧХ замкнутой системы
