Технологическая часть
Технология машиностроения – наука, изучающая и устанавливающая закономерности протекания процессов обработки и параметры, воздействие на которые наиболее эффективно сказывается на интенсификации процессов и повышение их точности. Отрасли машиностроения обеспечивают материальную основу технического прогресса всех отраслей народного хозяйства, что занимает ведущее место в дальнейшем росте экономики страны. В решении этой задачи существенное место занимает ускорение научно-технического прогресса на базе технического перевооружения производства, создания и выпуска высокопроизводительных машин и оборудования, внедрение новой техники и материалов, прогрессивной технологии и систем машин для комплексной механизации и автоматизации производства. В связи с этим большое внимание уделяется разработке, освоению и внедрению новых высокоэффективных технологических процессов, новых материалов, в том числе и неметаллических, снижению металлоемкости изделий, экономики топливно-энергетических ресурсов, механизации и автоматизации производственных процессов, повышению надежности и долговечности изделий, соответствующих по своему техническому уровню и качеству лучшим отечественным и зарубежным аналогам. Ведущее место в дальнейшем росте экономики страны принадлежит отраслям машиностроения, которые обеспечивают материальную основу технического прогресса всех отраслей народного хозяйства. Практическому осуществлению широкого применения прогрессивных типовых технологических процессов, оснастки оборудования, средств механизации и автоматизации, содействует единая система технологической подготовки производства (ЕСТПП), обеспечивающая для всех организаций и предприятий системный подход оптимизации выбора методов и средств технологической подготовки производства. Моральное старение продукции машиностроения зачастую наступает значительно быстрее их физического старения, при этом сроки устойчивого производства сократились, а для постановки на производство новых изделий на каждую тысячу деталей требуется разработать свыше 15 тыс. единиц различной технологической документации и изготовить свыше 5 тыс. различных видов технологического оснащения. Все это требует дальнейшего повышения научно-технического уровня и качества изделий, всестороннего совершенствования технологий, методов организации и управление процессами производства.
3.1. Анализ технологичности конструкции детали «втулка»
Технологический контроль чертежей сводится к тщательному их изучению. Рабочий чертеж обрабатываемой детали должен содержать все необходимые сведения, дающее полное представление о детали, проекции, разрезы, сечения, должны быть проставлены все размеры с допусками, шероховатостью, отклонениями, допуском форм и расположений. Согласно чертежу наиболее точная поверхность – это отверстие Ø70Н7, с Ra = 1.6 мкм. Деталь “ втулка ” изготавливается из стали 20 ГОСТ 1050 – 88, подвергнутой термообработке для получения твердости по Роквеллу 35…41HRC. Деталь имеет простую геометрическую форму, имеется свободный подход и отвод режущего инструмента, удобно устанавливается в трехкулачковый патрон. Таким образом, деталь технологична.
3.2. Определение типа производства
Тип производства определяется в зависимости от годовой программы, выпуска и массы детали. При заданной годовой производственной программе N=1000 шт. и массе детали =2 кг устанавливаем тип производства – серийный. Характерной особенностью серийного производства является изготовление деталей сериями (партиями) которые запускаются в производство через определенное время. Изготовление одних и тех же изделий делает возможной непрерывную загрузку основной массы станков одними и теми же заготовками, что в свою очередь позволяет широко использовать специальные и специализированные станки и автоматы, сложные и специальные приспособления и автоматические устройства, многолезвийные режущие инструменты. Большие затраты на специальное высокопроизводительное оборудование и технологическую оснастку полностью окупается в условиях серийного производства даже при незначительном повышении производительности труда. Партия запуска деталей определяется по формуле, дет.:
n = , (3.1)
где N = 1000 штук - годовая производственная программа; Ф = 247 дней – число рабочих дней в году; t – число дней, на которое необходимо иметь запас деталей на складе при пятидневной двухсменной рабочей неделе, t = 8 дней.
3.3. Выбор заготовки
Для данной детали в серийном производстве экономически целесообразно применить в качестве заготовки трубный прокат Ø102 х Ø72 длиной l = 68 мм. Рассчитывается масса заготовки, кг:
mg = g V, (3.2)
где g - плотность стали 20, g = 7,814 г/см3; V – объем, см3; mg = 10-3 = 2,17 кг.
Коэффициент использования металла:
Ки = , (3.3)
где mд - масса детали, mд = 2 кг.
Ки =
Себестоимость заготовки:
(3.4)
где S – базовая стоимость 1 кг металла заготовки, руб; Sотх - цена 1 кг отходов, руб; S = 29000 руб/т; Sотх = 1000 руб/т.
3.4. Маршрутный технологический процесс механической обработки детали «втулка» 000 Заготовительная: Отрезать заготовку на длину l = 68 мм. 005 Токарная – револьверная: А Установить в трехкулачковый патрон. 1 переход: подрезать торец в размер 66,5мм – поперечный суппорт; 2 переход: точить однократно Ø 100h12 на длину l = 45 мм – Р.Г.; 3 переход: расточить предварительно Ø 70Н11 – револьверная головка; 4 переход: расточить окончательно Ø 70Н7 – револьверная головка; 5 переход: расточить фаску 1 х 450– револьверная головка; 6 переход: точить фаску 1 х 450– револьверная головка; Б Переустановить. 7 переход: точить Ø 100h12– револьверная головка; 8 переход: подрезать торец в размер 65мм – поперечный суппорт; 9 переход: расточить фаску 1 х 450– револьверная головка; 10 переход: точить фаску 1 х 450– револьверная головка. 010 Термическая: Закалка 35...41 HRC. 015 Внутришлифовальная: А Установить деталь в трехкулачковый патрон. 1 переход: шлифовать Ø70Н7 Ra = 1,6мкм. 020 Контрольная. ОТК. 3.5. Расчет припусков на механическую обработку
Поверхность Æ70Н7. Обрабатывается: растачиванием предварительным Н11; растачиванием окончательным Н9; шлифованием Н7. точность отверстия по ГОСТ 7505 – 89 по . Расчет припуска производим аналитически по формуле:
2Zmin=2 (Rzi-1 + Ti-1 + ), мкм, (3.5)
где Rzi-1 - шероховатость поверхности предшествующего перехода; ri-1- суммарное значение пространственных отклонений предшествующего перехода; eyi - погрешность установки на данном переходе; для предварительного растачивания: Rz=50 мкм, Т=50 мкм, ey =400 мкм.
(3.6) где Dк = 2 мкм / мм - удельная величина кривизны заготовки; l = 67мм.
чистовое растачивание: Rz= 10 мкм; Т= 20 мкм; ey =400 мкм. r= 0.06 rзаг = = 10 мкм.
. чистовое растачивание: Rz= 5 мкм; Т= 15 мкм; ey =150 мкм. r = 0.
Результаты расчётов заносятся в табл. 3.1. По результатам расчётов строится схема расположения операционных размеров (рис.3.1).
Таблица 3.1. - Расчет припусков и предельных размеров по технологическим переходам на обработку поверхности Æ70H7
3.6. Выбор оборудования, режущего, мерительного, вспомогательного инструментов 005 Токарно – револьверная. Токарно-револьверный патронный полуавтомат модели 1416 [11]. Наибольший длина обрабатываемой заготовки 160 мм; Наибольшая длина детали 100 мм; Число оборотов шпинделя в минуту: 63 – 2000 мин-1; Подача суппортов, мм/мин. поперечных: 25 – 100; револьверных: 20 – 100. Мощность электродвигателя 5,5 кВт. Режущий инструмент: резец расточной для фаски; резец проходной прямой φ = 450 с Т15К6; резец подрезной с Т15К6 ГОСТ 18880 – 73; резец расточной для сквозных отверстий специальный. Вспомогательный инструмент: державка для крепления резца в поперечный суппорт ГОСТ 18319 – 81; державка для крепления резца в револьверную головку ГОСТ 18236 – 81. Мерительный инструмент: Калибр – пробка Ø70Н9; Калибр – скоба Ø100h11; Штангенциркуль ШЦ 0 – 125 ГОСТ 166 – 75. 015 Внутришлифовальная. Станок внутришлифовальный 3А227 [11]. Наибольший диаметр изделия – 200мм; Размеры шлифовального отверстия: диаметр – 20 ÷ 100мм; длина 125мм. мощность электродвигателя: 3кВт. Режущий инструмент: Шлифовальная головка цилиндрическая AW D = 30; H = 50 22А40СМ27К 22А – электрокорунд белый; 40 – зернистость, мкм; СМ2 – средней мягкости; 7К – керамическая связка. Мерительный инструмент: Калибр – пробка Ø70Н7 специальная.

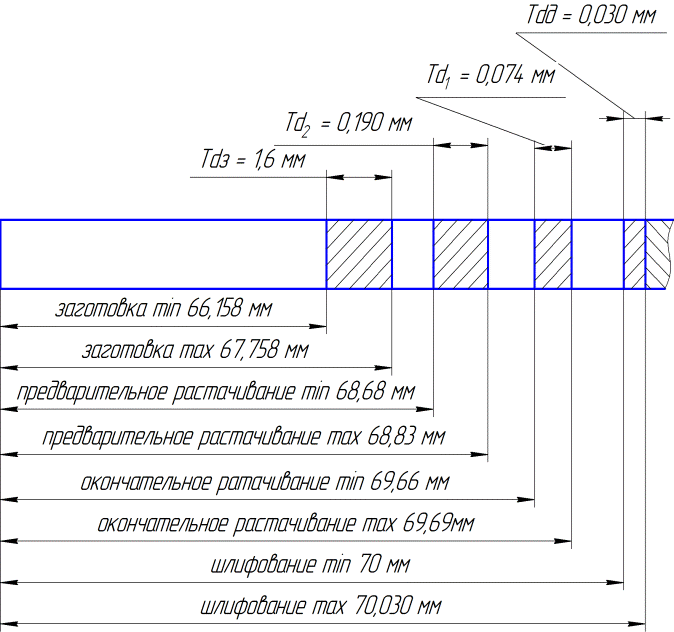

Рисунок 3.1 - Схема расположения межоперационных размеров, полей допусков для Ø70Н7
3.7. Расчет режимов резания 005 Токарно-револьверная 1 переход: Глубина резания: Определение длины рабочего хода:
LP.X. = l рез + y, (3.7)
где l рез - длина резания, мм; y - подвод, резание и перебег резца, мм [12].
(3.8)
LP.X.= мм.
Назначение подачи: S0= 0,2 мм/об [12]; Определение стойкости инструмента:
Tp = Tм , (3.9)
где Tм - стойкость в минутах машинной работы станка, Tм= 120 мин [13]; l - коэффициент времени резания; l= l рез/ LP.X = . В случаях, когда l > 0.7, то можно не рассчитывая принимать Tp»Tм. Tp= мин. Скорость резания найдем по формуле:
V=VТАБЛ K1 K2 K3, (3.10)
где VТАБЛ - табл. значение, м/мин; K1 K2 K3 - коэффициенты, зависящие от обрабатываемого материала, стойкости и марки сплава и вида обработки; VТАБЛ = 100 м/мин [12]; K1 = 1, K2 = 0,95, K3= 1.
м/мин, Число оборотов шпинделя:
n= , (3.11)
Машинное время:
, (3.12)
2 переход: Глубина резания: Определение длины рабочего хода: LP.X. = l рез + y. l рез= 35 мм; мм. LP.X.= мм. S0 = 0,2 мм/об;
Скорость резания: V = м/мин.
Число оборотов шпинделя:
Машинное время:
3 переход: Глубина резания:
LP.X. = l рез + y. l рез= 65 мм. y= мм. LP.X.= мм. S0= 0,2 мм/об; Скорость резания:
V= м/мин.
Число оборотов шпинделя:
Корректируется по паспорту станка Машинное время:
4 переход: Глубина резания:
LP.X.= 72 мм. S0= 0.1 мм/об;
Скорость резания: м/мин.
Число оборотов шпинделя:
Машинное время:
9; 5 переходы: Глубина резания: Определение длины рабочего хода: l рез= 1 мм. y= мм LP.X.= мм. Назначение подачи: S0= 0,2 мм/об; Скорость резания: V= 92 м/мин. Число оборотов шпинделя:
Корректируется по паспорту станка Машинное время:
10;6 переходы: Глубина резания: Определение длины рабочего хода:
LP.X.= l рез+y
у = 3 мм.
LP.X.= мм.
S0=0.2 мм/об; Скорость резания: м/мин. Число оборотов шпинделя в минуту:
Машинное время:
7 переход: Глубина резания: Определение длины рабочего хода:
LP.X. = l рез + y,
l рез= 30 мм; мм.
LP.X.= мм.
S0 = 0,2 мм/об;
Скорость резания: V = м/мин.
Число оборотов шпинделя:
Машинное время:
8 переход: Режимы резания аналогичны 1 переходу.
|
