Практическая работа № 8

Подбор основного глубиннонасосного оборудования и установление режимных параметров работы насоса

Цель работы: научиться подбирать тип СК, диаметр и тип насоса, диаметр НКТ и штанг, а также устанавливать режимные параметры работы насоса. Сделать анализ выполненной работы и выводы.

Исходные данные:

Q – дебит скважины, м³/сут;

ρ – плотность жидкости, кг/м³;

L – глубина спуска насоса, м; (динамический уровень находится у приема насоса)

ŋ =0,7 - коэффициент подачи насосной установки.

Методика решения:

Подобрать тип станка-качалки

Задачу решим сначала графическим методом при помощи
диаграммы АзНИИ (А.Н. Адонина), а затем аналитическим методом.

По диаграмме АзНИИ (рис), составленной для станков-качалок, для получения подачи насоса Q = ___м³/сут, рассчитанной при коэффициенте подачи h=0,7 и глубине установки насоса L =____м, рекомендуется станок-качалка СК_____________.

Его находим на пересечении линий, проведенных от дебита скважины и глубины спуска насоса. Это же пересечение определяет диаметр плунжера насоса d = ___ мм.

Тип насоса выбирают в зависимости от глубины его работы:
при глубине более 1200 м следует применять вставные насосы.
Для заданной глубины принимаем насос типа _______, диаметр насоса D_н = ____мм.

Рис. Диаграмма АзНИИ для подбора станков-качалок

Подобрать диаметр НКТ

Диаметр НКТ зависит от типа и диаметра насоса.

Для насоса типа ______ диаметром ____ мм требуются ____- мм насосные трубы.

Таблица - Соответствия размеров НКТ типоразмерам скважинных насосов

Записать полную характеристику НКТ по ГОСТ. (см.приложение)

Подобрать диаметр насосных штанг

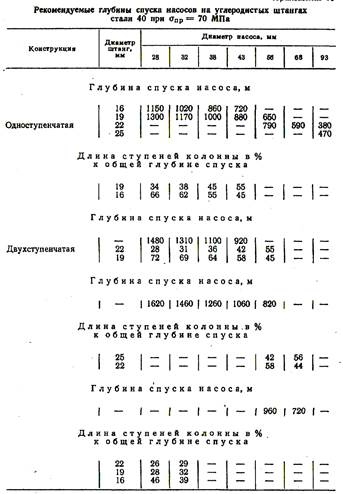

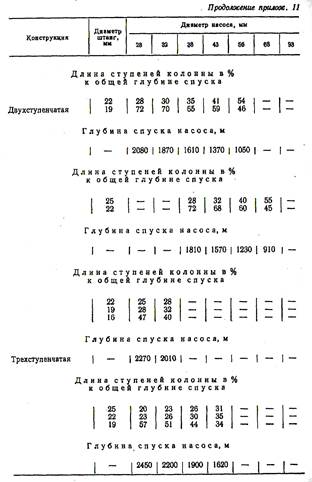

Диаметр штанг зависит от группы прочности стали, диаметра насоса и глубины его работы. В заданных условиях (D_пл = ___ мм, L = ____ м) следует принять штанги d =____ мм, но для облегчения их собственного веса лучше взять двухступенчатую колонну насосных штанг. (см. приложение)

В данном случае надо взять штанги с d₁ = ___ мм длиной L₁ =____ м и штанги с d₂ = ___ мм длиной L₂ =____ м.
