Конструктивное решение здания
Здание гостинично-офисного комплекса относится к зданиям II степени ответственности. Степень огнестойкости комплекса – II.
Конструктивная система здания представляет собой рамный стальной каркас.
Фундамент здания – монолитные фундаменты мелкого заложения, устраиваемые под колонны. Нижние концы колонн заделаны жестко в фундаменте.
Колонны одноэтажной части выполняются двутаврового сечения с размерами в плане 300х300 мм. Колонны многоэтажной части имеют сечение 400х400 мм.
В конструктивной системе каркаса выделяют две подсистемы несущих конструкций:
1. горизонтальные конструкции
2. вертикальные конструкции
Горизонтальные конструкции обеспечивают геометрическую неизменяемость в плане, передают приложенные к ним нагрузки на вертикальные конструкции, участвуют в пространственной работе всей конструкции в качестве диафрагм, препятствуют взаимному сдвигу неодинаково нагруженных вертикальных элементов. В качестве горизонтальных конструкций выступают ригели, прогоны и комбинированное перекрытие или СПН.
Вертикальные конструкции выполняют главные несущие функции, воспринимают, в конечном счете, все приложенные к системе нагрузки, передавая их на фундамент. В качестве вертикальных конструкций выступают колонны.
Каркасные системы по способу обеспечения их пространственной жесткости и геометрической неизменяемости подразделяются на рамные, связевые, рамно-связевые. В нашем случае принята рамная схема.
В поперечном направлении жесткость и неизменяемость рамы обеспечивается жестким креплением ригелей к колоннам.

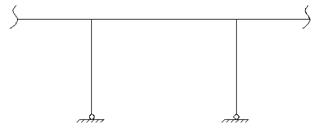

В продольном направлении жесткость и неизменяемость рамы обеспечивается жестким защемлением колонн в фундаментах. Крепление ригелей в данном случае шарнирное.
Принятый шаг колонн в продольном направлении 6м, в поперечном – 6м. Шаг прогонов 3м.
Проектируется одноэтажная рама, имеющая 2 пролета в поперечном направлении, и 5 пролетов в продольном.
Стены.
Стены выполняются ненесущими из пенобетонных блоков обшитых утеплителем, снаружи облицовываются навесными вентилируемыми фасадами. Толщина пенобетонных блоков – 200мм. Применяемый утеплитель – «Роквул» толщиной 120 мм. Стеновые блоки опираются непосредственно на перекрытия.
1.4.2 Перегородки.
Перегородки выполняются в виде гипсокартонных листов по профилям. Система KNAUF. Суммарная толщина перегородок в служебной и общественной частях составляет 120 мм. Перегородки жилых номеров выполняются толщиной 150 мм с заполнением пространства между листами звукоизолирующим материалом. Это позволяет создать
комфортные акустические условия в жилых номерах.
Мокрые помещения, такие как санузлы, цеха предприятия питания облицовываются влагостойкими гипсокартонными листами имеющими пониженное водопоглощение (менее 10%) и обладающие повышенным сопротивлением проникновению влаги.
Остальные помещения облицовываются обычными гипсокартонными листами.
Элементы каркаса для обеспечения требуемой огнестойкости облицовываются одним слоем обычного гипсокартона, и одним слоем гипсокартона с повышенной сопротивляемостью открытому пламени.
Основой каркаса перегородок является профиль. Они имеют сечение от 50х50 мм до 100х50 мм.
В качестве звукоизолирующего слоя применяются изделия из минерального или стекловолокна на синтетическом связующем.
