Додаток 3.2
Орієнтовні значення коефіцієнтів місцевого опору (к.м.о.) ζ вентиляційних каналів
| Місцевий опір | К.м.о. | Примітка |

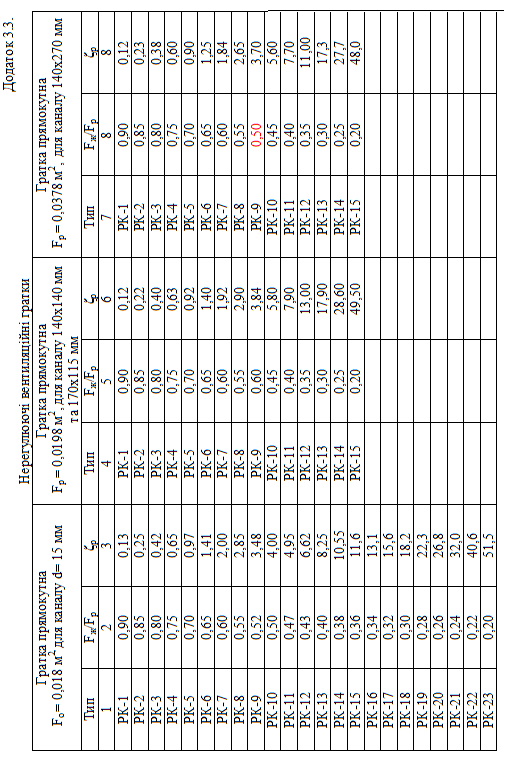

| 1.Вхід у канал через жалюзійну градку | Див.дод.3 | |
| 2.Поворот 90º кільцевого, квадратного і прямокутного каналів | 1,2 | |
| 3.Поворот 90º в разі переходу каналу з прямокутного перетину на кільцевий, і навпаки | 1,3 | |
| 4.Раптове розширення незалежно від форми каналу | 0,4 | Значення к.м.о. знайдено за швидкістю повітря в каналі меншого перетину |
| 5.Раптове звуження незалежно від форми каналу | 0,3 | Те саме |
| 6.Трійник витяжний α= 90º а) на приєднання Vб б) на прохід Vп | 3,0 0,5 | Значення к.м.о обчислено за швидкістю Vз |
| 7.Трійник симетричної форми α= 90º, Vб = 0,5Vз | 2,0 | Те саме |
| 8.Вихід в атмосферу каналу з зонтом | 1,3 | Значення к.м.о обчислено за швидкістю Vк в каналі |
| 9.Дефект ЦАГІ | 0,64 |
Список літератури:
1.Справочник по инженерно-строительному черчению /Рускевич Н.Л., Ткач Д.И., Ткач М.Н.- 2-е изд. перераб. и доп.- Киев: Будівельник, 1987.-264 с.
2. СНиП II-3-79**. Строительная теплотехника. М.: ЦИТП Госстроя СССР. 1986-32.С изменением № 1 от 27.06.1996г.
3.Изменение № 1 к СНиП 2.04.05-91 Отопление, вентиляция и кондиционирование воздуха. Госстрой Украины, Киев, 1988.-19с.
4.СНиП 2.01-01-82 Строительная климатология и геофизика / Госстрой СССР.-М., Стройиздат, 1983.-136с.
5.СНиП 2.08.01-89. Жилые здания.- М.: ЦИТП Госстроя СССР, 1990.-16с.
6.Ткачук А.Я. Проектирование систем водяного отопления. Учебн.пособие.-К.: Выща школа, 1989.-192 с.
7.Внутренние санитарно-технические устройства. В 3 ч. Ч.1. Отопление. /В.Н.Богословский, Б.А.Крупнов, А.Н.Сканави и др.; под ред. И.Г.Староверова и Ю.И.Шиллера.- 4-е изд. перераб. и доп.- М: Стройиздат, 1990.-334 с.- (Справочник проектировщика).
8. Отопление, вентиляция и кондиционирование. СНиП 2.04.05-86/Госстрой СССР. – М.: ЦИТП Госстрой СССР, 1987. – 64 с.
9.Жилые здания. СНиП 2.08.01-85./Госстрой СССР. – М.: ЦИТП Госстрой СССР, 1986. – 16 с.
10.ГОСТ 21.602-79. СПДС. Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи / Госстрой СССР. –М.: 1982. – 16 с.
11.Чертежи строительные: Учеб. пособие для техникумов / А.Ф.Кириллов. – 3-е изд., перераб. И доп. – М.: Стройиздат, 1985. -312с.
12.Проектирование системы водяного отопления: Учеб. Пособие / А.Н.Ткачук. – К.: Выща шк.: Головное изд-во,1989. – 192 с.; ил.
13.Отопление. Учеб. пособие. /А.К.Андреевский: Под ред. М.И.Курпана. – 2-е изд., перераб. И доп. – Минск: Вышэйша шк., 1982.- 364 с.; ил.
14.Русланов Г.В., Розкин М.Я., Ямпольский Э.Л. Справочник по отоплению и вентиляции жилых и гражданских зданий. – К.: Будивельник, 1983ю -272с.
15.Системы отопления. Проектирование и эксплуатация / А.Я.Ткачук, Е.С.Зайченко, В.А.Потапов, А.П.Цепелев.– К.: Будивельник, 1985 – 137 с.
16.Рекомендации по теплогидравлическому расчету, монтажу и эксплуатации системы водяного отопления со стальными конвекторами с кожухом типа «Универсал» и секционными чугунными радиаторами типа МС. –М.: НИИсантехники, 1986. – 36 с.
17.Внутренние санитарно-технические устройства (Справочник проектировщика): В з-х ч. – Ч.1. Отопление /В.Ню.Богословский, Б.А.Крупнов, А.Н.Сканави и др.; Под ред. И.Г.Староверова и Ю.И.Шиллера. – 4-е изд., перераб. И доп. – М.: Стройиздат, 1990. – 344 с.
Методичні вказівки до проведення лабораторних робіт з дисципліни «Теплогазопостачання і вентиляція» для студентів напрямку «Будівництво» всіх форм навчання.
Укладачі: Коновалюк Вікторія Анатоліївна,
Голишев Андрій Олександрович.
Реєстрац. №_____________
Підписано до друку _______ 2011 р.
Формат А 5
Обсяг 65 стор.
Тираж прим.
Видавничий центр КТУ,
вул. XXII партз’їзду, 11,
м. Кривий Ріг
