Додаток 2.1





Номенклатура, основні технічні та теплові характеристики

чавунних секційних опалювальних приладів типу МС [9]



  Тип радіатора   Глибина мм   Площа поверхні секції *, м2 Номінальний тепловий потік секції * Qмом ,Вт Коефіцієнт теплопередачі Kн.у, Вт/(м2∙°С) Маса секції, кг,не більше
МС-140-108   0,242   10,92 7,5
МС-90-108   0,19   11,28 6,15



* Значення визначені при нормованих умовах:

Довжина секції - 108 мм, повна - 588 мм, монтажна висота - 500 мм, к. м. с ξ = 1,6.



Додаток 2.2.

Питома теплопередача неізольованих труб [5, с.184]



Різниця температур   ti- tв, °С Питома теплопередача, Вт/м, при dу, мм, сталевих водогазопровідних труб
Горизонтальних Вертикальних










Додаток 2.3.

Показник ступеня n, m і коефіцієнт β1 для радіаторів типу МС-140-108 і МС-90-108 [5, с.185]



Витрата теплоносія, кг/с m β1
Схема отримання зверху вниз
0,005 … 0,015 0,02 0,96
0,015 … 0,15 0,015 1,0
0,15 … 0,25 0,01 1,004
Схема отримання знизу вгору
0,005 … 0,018 0,12 0,907
0,18 … 0,25 0,04 1,03



Примітка. Для схеми підключення зверху вниз n = 1,3, для схеми знизу вгору n = 1,25.



Додаток 2. 4.

Усереднені значення коефіцієнтів затікання α уніфікованих вузлів однотрубних систем опалення з одностороннім приєднанням опалювальних приладів [5, с.34]

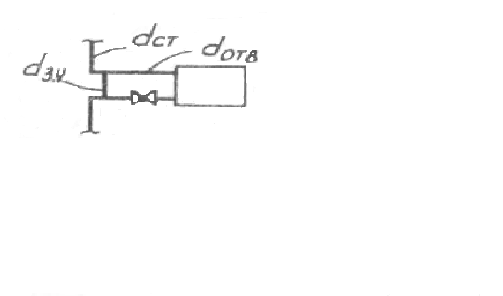

  Тип вузла   Ескіз вузла   Діаметр труб, мм Значення α при схемі подачі води в прилад
Сто-янка   dст Зами-каюча ділян-ка dзу Відга-лужень   dотв   З верху до низу З низу в гору
Чавунний радіатор зі зміщеним замика-ючим ділянкою і кранами регулю-вальними прохідни-ми (КРП)           0,43 0,38
        0,55 0,50
        25/20 0,45 0,42
      0,52 0,5



Примітка. Для проточних і проточно-регульованих вузлів з триходовими кранами при встановленні будь-яких опалювальних приладів коефіцієнт затікання α = 1.



Додаток 2.5.

Щільність води ρ [кг/м3] при температурах від 70 до110 ° С в системах

водяного опалення



t ρ t ρ t ρ t ρ
  977,81   973,07   968,00   962,61
  977,23   972,45   967,34   961,92
  976,66   971,83   966,68   961,22
  976,07   971,21   966,01   960,51
  975,48   970,57   965,34   959,81
  974,89   969,94   964,67   959,09
  974,29   969,30   963,99   958,38
  973,68   968,65   963,30   951,0
