Условия получения рисунчатых эффектов





Ажурный – обусловлен тем, что изогнутая аркой нить наброска стремиться выпрямиться, раздвигая соседние прессовые петли     К>2…до 15??? И=1…..4 Разряженная петельная структура Рельефный - сочетание участков прессовых петель большого индекса с участками базового, прессовые петли стягивают участки грунтовых петель образуя бугорки   К>2…до 6   И=1…..4
Оттеночный эффект обусловлен большей, чем у петель грунта протяжённостью петельных палочек прессовых петель, а следовательно большей отражательной способностью. Длинные петельные палочки, блестят больше чем короткие К =1-2 И=1 Сочетание петель в Геметрические фигуры   Цветной эффект в прессовом трикотаже обусловлен тем, что набросок образуется к игольной дуге прессовой петли и с лицевой стороны не виден. Если петля образована нитью одного цвета, а набросок нитью другого цвета, с лицевой стороны видны только петельные палочки петли, т. к. набросок прячется за петлю К=1…. До 4 И=1-2 Смена цвета

Способы получения трикотажа прессовых переплетений

В том месте, где на игле должен быть образован набросок (незамкнутая петля), новая нить прокладывается на иглу, но в петлю не провязывается вследствие того, что из полного цикла петлеобразования исключено либо заключение, либо кулирование, сбрасывание, формирование, либо прессование. В зависимости от того, какая из операций петлеобразования исключена, различают три способа получения наброска:

1. без прессования (крючковые иглы)

2. без полного заключения (язычковые иглы)

3. без кулирования и формирования (крючковые и язычковые иглы)

Получение набросков на машинах с крючковыми иглами

На кругловязальных машинах с крючковыми иглами наброски получают путем исключения операции прессования выборочно на отдельных иглах согласно раппорту рисунка. Из рисунка видно, что игла не была запрессована, поэтому новая и старая петли оказались под крючком этой иглы и образовали прессовую петлю. В дальнейшем после выполнения заключения старая петля и набросок перейдут на стержень иглы и будут сброшены на петлю следующего ряда.

Рисунок – Получение наброска на крючковых иглах

Для образования прессовых петель на кругловязальных машинах с крючковыми иглами применяют круглые вырезные прессы. На машинах с плоской игольницей, например на основовязальной, используют плоские вырезные прессы.

Получение набросков на машинах с язычковыми иглами.

Рассмотрим образование прессового наброска способом без полного заключения на иглах 1, 2, 3. Игла 2 не выполняет полного заключения, она поднимается на высоту, необходимую для получения нити нового ряда; старая петля остается на язычке. В дальнейшем, когда все иглы опускаются для провязывания петель под крючком иглы располагаются старая петля и набросок. При вязании следующего ряда все иглы поднимутся на высоту полного заключения, и игла 2 сбросит на новую петлю старую петлю и набросок, образуется прессовая петля.

Трикотаж ажурных переплетении

Трикотажем ажурных переплетений называют кулирный трикотаж, в котором некоторые петли протянуты через петли не только своего, но и соседних петельных столбиков.

Ажурные переплетения можно получить на базе кулирных переплетений: гладь, ластик, производная гладь, интерлок.

Рисунок 22 – Строение трикотажа ажурного переплетения

При выработке ажурного переплетения, на соседние петельные столбики можно переносить петли как со съемом их с игл, на которых они образованы (см. рис. 22), так и без съема их с игл, можно переносить наброски.

Путем расположения на трикотаже ажурных отверстий по раппорту узора могут быть получены различные ажурные узорные эффекты.

В трикотаже двойных ажурных переплетений перенос петель может выполняться на одной стороне трикотажа (на одной игольнице), и с одной стороны на другую (перенос петель с одной игольницы на другую).



Свойства ажурных переплетений:

Свойства ажурных переплетений зависят от степени изменения структуры главных или производных переплетений, на базе которых получен этот трикотаж. Степень изменения свойств трикотажа, определяется числом перенесенных петель, набросков (или ажурных отверстий), отнесенных к единице площади или раппорту переплетения трикотажа. Если число перенесенных петель не велико (до 10% общего числа петель в раппорте узора), то и свойства его изменятся незначительно. Если наоборот, число перенесенных петель велико, то свойства трикотажа базового переплетения изменятся существенно.

Ажурные отверстия снижают распускаемость полотна, т.к. они прерывают петельные столбики, в результате чего последние распускаются только до отверстий.

При переносе не только остовов петель, но и набросков может быть устранена закручиваемость одинарного трикотажа вдоль петельных столбиков.

Ажурный трикотаж имеет пониженную растяжимость, т.к. содержит в петельных рядах наброски, а степень перетягивания нити из наброска при растяжении трикотажа всегда меньше чем у остова петли.

Разрывная нагрузка трикотажа ажурных переплетений также меньше чем трикотажа базового переплетения, т.к. уменьшается степень равномерности распределения нагрузки по петельным и по петельным рядам.

В трикотаже ажурных переплетений некоторые остовы петель перекрещиваются, из-за чего увеличивается толщина трикотажа. Особенно увеличивается толщина при переносе петель накрест («косичка»). Участки перекрещивающихся петель заметно увеличивают толщину трикотажа, а следовательно рельефность узора.

Трикотаж ажурных переплетений можно проектировать с использованием расчетных формул для трикотажа базового переплетения. Следует учитывать, что проектирование переноса петель связано с увеличением остовов петель базового переплетения.

Исходя из этого, для трикотажа ажурного переплетения принимаются увеличенные по сравнению с базовым переплетением значения модуля петли.

Повышенная плотность трикотажа ажурного переплетения, выработанного при переносе петель накрест или при переносе петель на иглы без съема с игл, рассчитывается по формулам для базового переплетения.

В трикотаже, полученном со съемом петель с игл, ажурное отверстие замыкается наброском, размер которого меньше чем длина нити в петле, поэтому повышенная плотность ажурного переплетения меньше чем базового.

Способы выработки ажурных переплетений

1 . На машинах с крючковыми иглами

На котонных машинах ажурные переплетения вырабатываются наиболее часто.

Петля переносится с одной иглы на другую сбавочником или деккером. С помощью пятки декер закрепляется в плитке или гребенке, которая называется ажурной.

Игла котонной машины имеет спец. конструкцию. Чаша имеет удлиненную форму, она значительно длиннее крючка. Для того, чтобы в процессе переноса петель в чашу мог поместиться еще и носик деккера.

Деккер также имеет чашу, чтобы в нее запрессовывалась (опускалась) головка иглы с крючком в процессе переноса петель (рис. 23).

Процесс переноса петель

В первом цикле деккеры опускаются настолько, что их носики располагаются ниже крючков игл, затем они прижимаются к иглам. Происходит первое прессование.

Рисунок – Игла и деккер котонной машины

В запрессованном виде иглы вместе с деккерами опускаются до тех пор, пока

головки игл не окажутся ниже верхних краев сбрасывающих платин. При этом старая петля переходит на деккер.

Деккер поднимается и устанавливается напротив той иглы, на которую необходимо перенести петлю. Происходит вторичное прессование. Запрессованные иглы с деккером поднимаются вверх, пока петля не переходит на стержень иглы.

В момент переноса петель, образование новых петель не происходит, и машина работает с пониженной скоростью (рис. 24).

Рисунок 24 – Процесс переноса петель на котонной машине

2. На машинах с язычковыми иглами

На кругловязальных двухфонтурных машинах возможен перенос петель как с игл цилиндра на иглы диска, так с игл диска на иглы цилиндра.

Существует несколько способов переноса петель.

а) Перенос петель иглами с расширителем

Пластины-расширители петель могут быть установлены на иглах цилиндра или диска. На рисунке 25 показан перенос петли с помощью расширителя 1, установленного на игле цилиндра. Верхняя часть расширителя

изогнута, в результате чего между иглой цилиндра и расширителем образуется зазор 2, в который входит игла диска.





Рисунок 25 – Перенос петель иглами с расширителем

При переносе петель игла цилиндра поднимается на высоту большую, чем при выполнении заключения. Такой подъем необходим, чтобы снимаемая петля 5 попала на расширитель. Петля расширяется, а ее игольная дуга опирается на выступы 3 иглы и расширителя. Игла диска выдвигается вперед и входит в зазор между иглой и расширителем и оказывается внутри расширенной петли. Игла цилиндра опускается, оставляя петлю на игле диска, игла диска отходит к центру цилиндра, захватывая крючком

игольную дугу петли. Как только крючок иглы диска вышел из зазора, игла цилиндра быстро опускается и сбрасывает петлю на иглу диска.

б) Перенос петель путем отгиба игл

Для переноса петель с игл цилиндра на иглы диска и наоборот. Игла имеет выступ 1 и выемку 2 (рис. 26). Игла цилиндра поднимается, чтобы выемка оказалась напротив головки иглы диска. Игла диска выдвигается вперед и отгибается с помощью зубчатого колеса (сила Р). Ее головка приближается к игле цилиндра и входит в выемку 2, попадая в петлю иглы цилиндра. Далее процесс переноса осуществляется так же, как при переносе иглами с расширителями.

Рисунок 26 – Перенос петли способом отгиба игл

Для осуществления переноса петель необходимо в режиме работы игл изменить траекторию движения игл и исключить подачу нити. Для этого на машине между петлеобразующими системами устанавливают петлепереносящие системы.

Петлепереносящая система I состоит из подъемных клиньев 1и 1' и опускающих клиньев 2 и 2' цилиндра и диска.

Для переноса петель необходимо поднять иглы выше положения заключения. На рисунке видно, что верхняя кромка клина 1 расположена выше заключающего клина 4 петлеобразующей системы.

Перед клином 1 траектория движения вязальных пяток игл должны быть разделены. Те иглы, пятки которых будут подняты выше, попадут под воздействие клина 1 и передадут свои петли на иглы диска. Те иглы, пятки которых останутся на уровне клина 3 не поднимутся выше отбойной плоскости и не выполнят переноса петель.

Иглы выводятся под воздействие клина 1 толкателями выборочно согласно раппорту рисунка. Отбор игл осуществляется многоканальными механизмами управления.

Под каждой иглой установлен толкатель. На рисунчатые пяточки воздействуют колки барабанчика управления. Негативная система отбора.





Трикотаж ананасных переплетений

Трикотажем ананасных переплетений называют кулирный трикотаж, в котором некоторые петли протянуты через платиновые дуги старых петель.

Трикотаж ананасных переплетений может быть получен на базе одинарных или двойных главных и производных кулирных переплетений.

При выработке трикотажа ананасных переплетений некоторые дуги петель (протяжки) надеваются на иглы, при этом различают следующие способы переноса платинных дуг:

1) платинная дуга переносится на одну иглу вправо или влево. На рис. – 6 петельный ряд.

2) платинная дуга переносится на две иглы, расположенные по обеим ее сторонам – перенос в 4-м ряду.

3) платинная дуга переносится подряд в 2-х петельных рядах – перенос во втором и третьем рядах.

При переносе платинных дуг образуются отверстия, размер которых зависит от способа переноса. При переносе дуг они растягиваются, уменьшая тем самым остовы соседних петель, что приводит наряду с ажурными эффектами к рельефным эффектам.

Таким образом, в трикотаже ананасных переплетений рисунчатые эффекты создаются благодаря отверстиям, бугоркам и впадинам, что напоминает корку ананаса, отчего он и получил свое название.

Свойства:

По сравнению с базовыми переплетениями трикотаж ананасных переплетений имеет пониженную распускаемость, меньшую прочность.

Особенности процесса выработки

Для выработки трикотажа ананасных переплетений используются специальные пластины, напоминающие крючки самобортовки на чулочных автоматах (рис. 27). Они устанавливаются в одну из игольниц двухфонтурных вязальных машин.

Пластины имеют 1 – изгиб, ступень 2, выступ 3. они могут быть трех видов:

1) с левым изгибом;

2) с правым изгибом;

3) с левым и правым изгибом.

Пластины, как и иглы, оснащены пятками и получают движение от клиньев верхних замков.



При переносе платинной дуги на одну иглу влево применяются платины с левым изгибом, для переноса дуги на одну иглу вправо – платины с правым изгибом, для переноса дуги на две соседние иглы – платины с правым и левым изгибом.





Рисунок – Пластины для выработки трикотажа

ананасных переплетений



Рисунок – Процесс вязания трикотажа ананасного переплетения



Процесс вязания трикотажа ананасных переплетений осуществляется в такой последовательности (рис.28):

1) отбор платин для переноса протяжек;

2) выдвижение ступеней пластин на линию отбойной плоскости;

3) вязание петельного ряда трикотажа;

4) выдвижение крючков вперед, при этом они захватывают платинные дуги, а их ступени образуют зев, в который входят иглы, поднимающиеся на заключение;

5) отход крючков к центру, одевание платинных дуг на иглы;

6) отведение игл в исходное положение.

В новом цикле петлеобразование будет происходить заключение старых петель вместе с платиновой дугой, затем происходит их сбрасывание на новые петли.

Особенность составления патрона рисунка для трикотажа ананасных переплетений состоит в том, что на каждый петельный столбик отводят два вертикальных столбика (для игл и платинных дуг), ряды обозначаются обычно (рис.29).

Рисунок 29 – Патрон трикотажа ананасного переплетения

Филейные переплетения

Трикотажем филейных переплетений называют основовязаный трикотаж, в котором отсутствуют связь между некоторыми соседними петельными столбиками в одном или нескольких рядах подряд.

Филейные переплетения вырабатываются только на основязальных машинах (одно- и двухфонтурных). Можно вырабатывать из одной или нескольких систем нитей (чаще двух), каждая из которых может иметь симметричные и ассиметричные кладки.

Отверстия в трикотаже образуются обычно в петельных рядах с поворотными петлями, поэтому для его выработки, как правило, необходима неполная проборка нитями ушковых гребенок.

1. Трикотаж простейших филейных переплетений может быть получен из одной системы нитей (с использованием одной ушковой гребенки). Он образован путем сочетания кладок цепочек и трико при полной проборке ушковой гребенки (рис. 30). Отверстия в полотне получаются в тех местах, где петли цепочек не соединены по линии петельного ряда протяжками.

исунок 30  Трикотаж простейших филейных переплетений



Трикотаж простейших филейных переплетений может быть получен на базе комбинированных о\в переплетений, сочетающих в одном раппорте кладки цепочек и любого главного или производного переплетения.

Трикотаж филейного переплетения этого вида крайне неустойчив и легко деформируется, особенно при выработке из пряжи, имеющей незначительную жесткость.

2 . Трикотаж простых филейных переплетений образуется из двух систем нитей при неполной их проборке в ушковые гребенки (рис. 3132).

Рисунок 31  Трикотаж простых филейных переплетений

При этом каждая из гребенок выполняет кладки нитей только главных или производных переплетений.

Гребенки могут производить как симметричные, так и асимметричные кладки.

Асимметричные филейные переплетения образуются прокладыванием нитей с двух гребенок таким образом, что кладки одной из них при зеркальном отражении не совпадают с кладками другой.

Рисунок 32  Трикотаж простых филейных переплетений



Рисунок 33  Трикотаж комбинированных филейных переплетений



3. Еще большими узорообразующими возможностями обладает трикотаж комбинированных филейных переплетений, получаемый из двух или более систем нитей.

При выработке его все ушковые гребенки имеют неполную проборку нитями, и каждая из них образует последовательно в одном раппорте несколько различных переплетений (рис. 33).

4. На базе простых и комбинированных филейных переплетений, применяя сложную проборку нитей в гребенках, получают трикотаж сложных филейных переплетений, который характеризуется многообразием узорных эффектов (рис. 34).

Рисунок 34  Трикотаж сложных филейных переплетений



В трикотаже в местах поворотных петель образуются ажурные отверстия. Участки трикотажа, не соединенные по петельным рядам протяжками, закручиваются на изнаночную сторону, толщина трикотажа, вследствие такого закручивания, увеличивается и, наряду с ажурными, образуются рельефные узорные эффекты.

При помощи филейных переплетений можно получить не только ажурные, но и рельефные и цветные эффекты.

Рельефные эффекты легче достигаются ассиметричными кладками гребенок.

Они формируются за счет стягивания петель, образованных нитями одной гребенки, длинными протяжками петель, образованных нитями другой гребенки (рис. 35).



Рисунок 35  Трикотаж сложных филейных переплетений

с рельефным эффектом

Цветные эффекты чаще всего получают с помощью двух гребенок с проборкой

1+1, работающих при встречных кладках. При этом на нечетные иглы прокладываются нити одной гребенки, а на четные иглы – нити другой гребенки.

Поэтому в каждом ряду одна половина петель образуется из нитей одной гребенки, а вторая половина – из нитей другой гребенки.

Для того, чтобы избежать получения на полотне отверстий, образованных в местах встречных кладок, применяют еще одну дополнительную гребенку, которая прокладывает уточные нити.

Свойства трикотажа филейных переплетений определяются свойствами базовых переплетений, использованных в нем, а также его макроструктурой, характеризующейся размерами, формой и взаимным расположением ячеек.

Трикотаж филейных переплетений по сравнению с базовыми переплетениями, использованными для его выработки, отличается большей растяжимостью, меньшей прочностью по ширине (из-за отсутствия связей между некоторыми петельными столбиками) и меньшей поверхностной плотностью; распускаемость его и закручиваемость с краев определяется свойствами базовых переплетений.

Используются филейные переплетения для выработки сетеполотен, как фон для кружев, гардинных изделий, для выработки рыболовных сетей, а также для выработки бельевых изделий, блуз и др.

Для выработки трикотажа филейных переплетений на о\в машинах не требуется никаких дополнительных приспособлений или устройств. Для получения трикотажа необходимо иметь 1, 2 или более ушковых гребенок, обычно пробранных нитями частично (не полностью).

Основное правило проектирования и выработки трикотажа филейных переплетений состоит в том, что при заданной проборке гребенок кладки нитей должны выполняться таким образом, чтобы все иглы в каждом ряду вязания обязательно получали нить.





Киперные переплетения

Киперные переплетения – это основовязаные переплетения, в которых каждая нить основы прокладывается в петельном ряду одновременно на две иглы и более игл.

В киперном трикотаже имеются петли с протяжками, характерными как для кулирных, так и для основовязаных переплетений.

Киперный трикотаж может быть получен на базе всех главных и производных основовязаных переплетений, одинарных и двойных: киперная цепочка, киперное трико, киперный атлас, киперное сукно, киперное шарме, киперный атлас суконной кладки

и т. д.

Киперные переплетения вырабатываются нитями одной гребенки с неполной проборкой 1+1.

Киперная одинарная цепочка – образуется путем прокладывания нити постоянно на одни и те же две иглы. Цепочка состоит из 2-х петельных столбиков, каждый из которых может иметь как закрытые, так и открытые петли (рис.36).

Рисунок – Киперная одинарная цепочка



Характерной особенностью киперных цепочек является их скручивание в трубки под действием сил упругости.

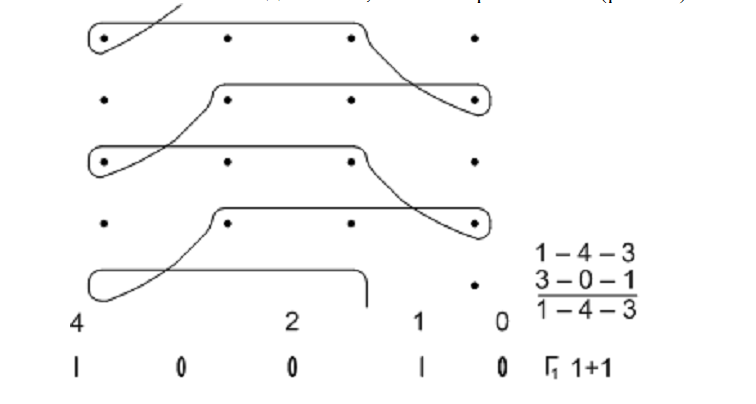

Киперное трико – вяжется путем прокладывания нитей основы на две иглы с последующим сдвигом ушковых гребенок за иглами на один игольный шаг для образования второго ряда. Киперное трико может иметь как открытые, так и закрытые петли

(рис. 37).







Рисунок 37 – Киперная цепочка



Киперный атлас – вяжется, как и простой атлас, но нить одновременно на две иглы (рис. 38).

Рисунок 38 – Киперный атлас



Характерная особенность всех киперных переплетений, выработанных при неполной проборке гребенок, является отсутствие связей в некоторых петельных рядах между соседними петельными столбиками. В этих местах в трикотаже киперных переплетений, как и в трикотаже филейных переплетений, возникают отверстия.

Трикотаж киперных переплетений может быть выработан при одновременном прокладывании нитей не только на две иглы, но и на три и более (рис.39).



Рисунок 39 – Киперное трико

Трикотаж киперных переплетений может быть выработан при полной проборке гребенки, в этом случае все петли будут образованны из нескольких нитей (как в трикотаже платированных переплетений), отверстий в полотне в этом случае не будет.

На двухфонтурных основовязальных машинах при неполной проборке ушковых гребенок нитями (раппорт проборки 1+1) вырабатывается двойная киперная цепочка, двойное киперное трико, сукно, атлас и т.д. (рис. 40)

Свойства трикотажа киперных переплетений:

Так как трикотаж киперных переплетений состоит из петель, характерных как для кулирных, так и для о/в переплетений, то и свойства его являются общими свойствами трикотажа кулирных и о/в переплетений. Например, киперный трикотаж распускается лучше, чем трикотаж о/в переплетений, он имеет большую упругость, чем основовязаные переплетения.







Рисунок 40  Двойные киперные переплетения

Особенности процесса выработки:

В процессе выработки трикотажа киперных переплетений происходит защемление нитей в момент операции формирования новых петель, увеличивается натяжение нити и трение нити о нить, и о петлеобразующие органы, что может привести к обрыву нити.

В случае полной проборки нитями гребенки при выработке киперных переплетений условия формирования петель ухудшаются.

Для облегчения процесса формирования петель необходимо уменьшить натяжение нити основы и оттяжку полотна, а также снизить трение нити о нить, и петлеобразующие органы, путем замасливания и эмульсирования.

Для обеспечения надежности киперных кладок гребенки обычно устанавливают несколько ниже по сравнению с выработкой обычных переплетений.

Жаккардовый трикотаж
