Механизмы, применяемые при кормлении рыб

Автоматизация процесса кормления становится перспективной в связи с пересмотром мнения об оптимальном количестве кормовых мест на единицу площади пруда. Если раньше рекомендовалось внесение корма по 10-20 местам на 1 га, то в настоящее время вопрос стоит о раздаче в одном месте корма на 2-15 га пруда. Основным направлением в реализации этой задачи является использование маятниковых кормушек "Рефлекс".

Автокормушка «Рефлекс Т-1-50» (рис.7) предназначена для выдачи корма по требованию рыбы. Под нижним полностью открытым отверстием бункера расположен опорный диск диаметром большим, чем отверстие.

Произвольному высыпанию гранул корма из бункера препятствует конус корма, образующийся на опорном диске. Корм с диска сбрасывается в воду небольшими порциями под действием кольцевого сбрасыватетя, являющегося продолжением верхней S- образной части рычага маятника, подвешенного на поперечной планке при помощи шаровой опоры.

Количество выдаваемого корма регулируется путем увеличения или уменьшения зазора между диском и нижним краем бункера при помощи стойки с винтовой резьбой. Кожух с вырезом для регулировки и чистки выдающегося механизма защищает корм, находящийся на диске от воздействия дождя и ветра.

Рисунок 7. Автокормушка «Рефлекс Т –1-50»

1-крышка, 2-бункер, 3-тяга для открывания крышки, 4-кронштейн, 5- опорный стакан, 6-поперечина, 7- винт, 8-шаровая опора, 9-маятник, 10 - гайка, 11-столик, 12-петлеобразный сбрасыватель гранул, 13-оградительный штырь, 14-влагозащитный кожух

Технические данные приведены в таблице 7.

Таблица 7

Технические данные автокормушки «Рефлекс Т-1-50»

Многомаятниковая универсальная автокормушка«Рефлекс-МТ-У» предназначена для кормления молоди и товарной рыбы. Устройство обеспечивает надежный контакт рыбы и маятника выдающего гранулы. Оно имеет несколько маятников, подвешенных к опорному диску на петлевидных головках. В опорном диске имеется центральное отверстие и несколько периферийных отверстий меньшего диаметра. В этих отверстиях свободно подвешиваются легкие периферийные и более тяжелые маятники длина маятников около 1 м. Расстояние между соединениями периферийными маятниками или отверстиями на диске устанавливается в зависимости от размеров выращиваемой молоди рыб. После того, как молодь достигнет массы 20 г, периферийные маятники могут быть удалены, и рыба может кормиться, используя только центральный маятник.

Автокормушка Рефлекс-Т-1000-16 предназначена для кормления товарной рыбы в зарыбленных водоемах площадью до 100 га на основе выработанной рефлекторной реакции. Технические данные приведены в таблице 8.

Таблица 8

Технические данные автокормушки «Рефлекс-Т-1000-16»

Она состоит из бункера, вмещающего 1000 кг гранулированного корма, установленных над водой на двух герметичных понтонах цилиндрической формы. На дне корытообразного бункера имеется щель, через которую гранулированный корм высыпается на опорную планку — швеллер, подвешенную под ней. На планке подвешены 16 маятников длиной до 1,5 м, которые могут отклоняться в любую сторону под воздействием рыбы.

Автокормушки «Рефлекс-Т-1000-16» (рис. 8) (есть модификации с объемом бункеров от 1000 до 3000 кг) вписываются в существующую схему механизированной кормораздачи: кормосклад — эстакада (или силос БМУ-20, БМУ-40) — автокормушка. К местам установки их буксируют моторной лодкой.

Более выгодна загрузка автокормушек кормами с использованием плавающего кормораздатчика АРК-С с емкостью бункера 2,5 т. Одна автокормушка устанавливается на 10 га площади пруда.

Рисунок 8. Многомаятниковая автокормушка «Рефлекс-Т-1000-16»

Кормораздатчики порционные ИКП-1.6, КРП-2 предназначены для раздачи гранулированных или сыпучих кормов в пруды по кормовым дорожкам, минеральных удобрений и извести (рис 9). Технические данные приведены в таблице 9.

Рисунок 9. Кормораздатчики порционные ИКП-1.6, КРП-2

Таблица 9

Технические данные кормораздатчиков порционных ИКП-1.6, КРП-2

Состоят из понтона и бункера прямоугольной формы. Понтон смонтирован из двух металлических труб. Во время движения самоходного кормораздатчика при открытии заслонок корм из бункера через проемы поступает в водоем.

Автоматический шнековый раздатчик (рис.10). В некоторых случаях имеется необходимость раздачи тестообразных кормов (для форели и пр.). Кормораздатчик устанавливается на береговом мостике, на уровне воды и обеспечивает выдачу корма по окружности радиусов 0,5-0,7 м. Такой кормораздатчик может обеспечить раздачу и гранулированных кормов.

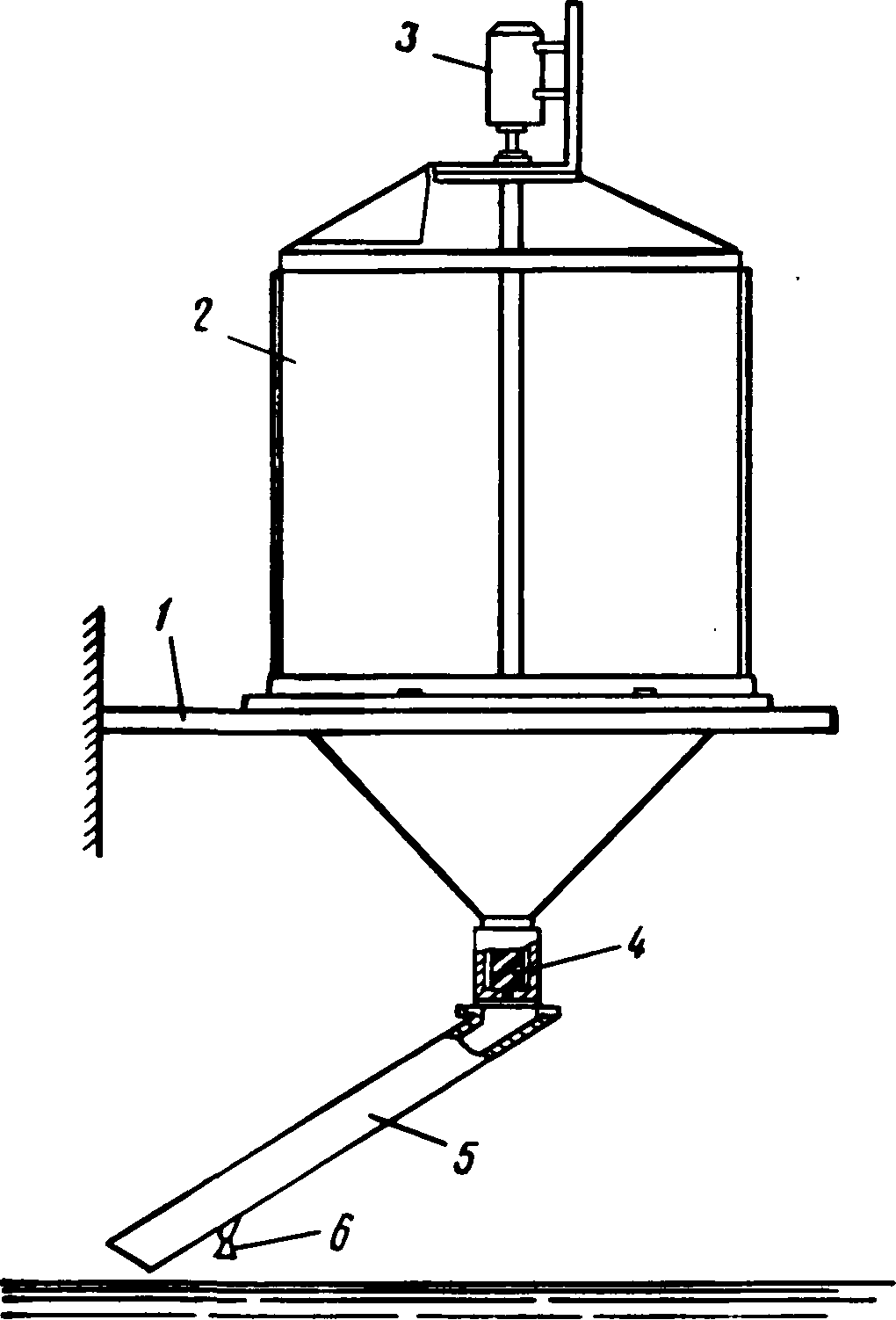

Рисунок 10.Автоматический шнековый раздатчик тестообразных кормов: 1 - береговой мостик; 2 - бункер; 3 - привод шнека; 4 -дозатор; 5 - кормопровод

Кормораздатчик „ПД-0,6" Н17-ИКО - предназначен для дозированной раздачи гранулированного корма в пруды с берега при кормлении рыбы «дорожкой» или по точкам. Основные узлы кормораздатчика - бункер для корма, дозатор, вентилятор, выдающий трубопровод - смонтированы на самоходном шасси трактора Т-16М.

Корм загружается в бункер. При нажатии оператором рукоятки включения дозатора, доза корма из бункера подается в выдающий трубопровод, где подхватывается воздушным потоком, создаваемым вентилятором, и выбрасывается в пруд.

Кормораздатчик РГК-700 (РГК-900) смонтирован на базе шасси Т-16М и предназначен для доставки корма из склада к кормушкам и лодкам. Технические данные приведены в таблице 10.

Таблица 10
