Стены, оконные переплеты и панели промзданий

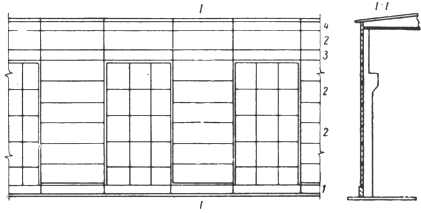

Стены промзданий, как правило, кирпичные, легко- или ячеистобетонные, металлические или асбестоцементные. Легко- и ячеистобетонные стены выполняют из одно- или трехслойных панелей или блоков. Длина основных горизонтальных панелей составляет 6 или 12м, а высота-0,9; 1,2; 1,5; 1,8 и 2,4м. Предусмотрены доборные панели. Наиболее широко применяется горизонтальное расположение панелей. При навесной системе стен панели крепят к колоннам каркаса и фахверка с помощью стальных консолей (столиков) и специальных крепежных элементов. При самонесущей конструкции стен панели заменяют блоками. Железобетонные трехслойные панели с эффективной теплоизоляцией длиной 6м имеют внешние слои из тяжелого бетона, соединенные П-образными гибкими связями из арматурной стали. Металлические стены различают двух основных видов. Один из них представляет собой конструкцию, собираемую на заводе из 3-х слойных панелей утепленных пенополиуретаном или минеральной ватой, а другой-конструкцию послойной построечной сборки. Стены послойной сборки разработаны в трех разновидностях: первая-конструкция полистовой сборки; вторая-с частичным предмонтажным укрупнением элементов стен и третья-с укрупнительной сборкой всех элементов стен. Стена состоит из вертикально расположенных стеновых панелей и горизонтальных ригелей, к которым крепятся панели. Асбестоцементные стены различают двух видов-из каркасных панелей ручной сборки и экструзионных панелей машинного изготовления. Разработаны типовые конструкции стен из асбестоцементных каркасных панелей. Панели имеются 2-х разновидностей-с деревянным и асбестоцементным каркасом. Конструктивно стены решены навесными с относом грани колонн и фахверковых стоек на 180мм (для размещения ригелей).

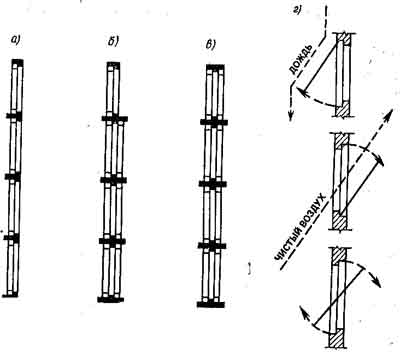

Схемы оконных переплетов а - одинарный; б - частично двойной; в - двойной; г - способы навески пе­реплетов
