Установка системы координат для файла проекта

Работа с системами координат является базовым функционалом ПО MicroStation. Дальнейшая работа будет происходить с панелью инструментов Географическое (Рисунок 1). Вызвать данную панель можно через основное меню Инструменты\Географическое\Открыть как панель инструментов.

Рисунок 1

При вызове первого инструмента появится диалоговое окно Географическая система координат (Рисунок 2). По-умолчанию системы координат в файле не установлена. Но даже если есть активная система координат, то ее можно поменять в любой момент. При этом будет предложено два варианта действий: просто поменять систему координат, либо переобразовать всю графику из текущей системы координат в новую.

Рисунок 2

В представленном диалоговом окне необходимо нажать кнопку Из библиотеки. В этом случае появится диалоговое окно Выбор системы координат из библиотеки (Рисунок 3). Создание произвольной системы координат возможно с использованием ГИС Bentley Map.

Рисунок 3

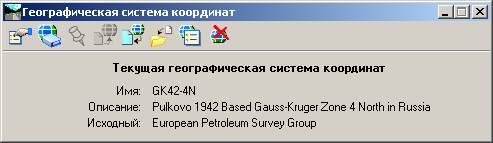

После установки желаемой системы координат диалоговое окно будет содержать информацию о текущей системе координат (Рисунок 4).

Рисунок 4

Через данное диалоговое окно можно установить также систему координат для подключаемых файлов (Ассоциированных файлов) при отсутствии установленной в них систем координат.
