Расчет НДС элементов конструкции при заданных внешних силах

Для проведения расчета зададим в качестве внешней силы давление, действующее на мембрану р = 20 МПа. Для этого силы давление, действующей по нормали к поверхности занесем в табл. 8 экранного меню. В таблице задается график изменения давления по одной из координат R или z (в табл. 8 - постоянное), а далее перечисляются узлы КЭ к которым приложена данная нагрузка. При необходимости подобным образом задаются компоненты вектора сосредоточенных (узловых) сил, а также компоненты вектора объемных сил и температурное поле с указанием номеров элементов КЭ -схемы.

Т а б л и ц а 8

Данные о нагрузка

После заполнения всех экранных форм запускается задача расчета НДС.

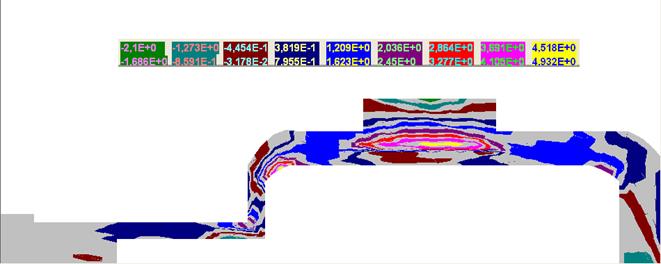

Результаты решения задачи иллюстрируются тоновыми полями компонентов НДС (см. рис. 3 -5)

Рис. 3. Напряжения в МПа.

Рис. 5. Перемещения (102 мм)
