Подготовка данных для расчета

Значения входных данных программы для рассматриваемого случая помещены в табл. 1 – 4. В первую таблицу (табл.1) заносится общее число точек, подобластей и признак печати координат узлов треугольных элементов (IPCH=1), во вторую (табл. 2.) - координаты точек, описывающих все подобласти, в третью (табл. 3) - данные соединения зон между собой. Для каждой стороны зоны указывается номер зоны, с которой она граничит, если таковой нет записывается 0. Так первая подобласть имеет общую сторону 1 со второй, подобласть 2 имеет общую сторону 1 с третьей подобластью, 4 - с первой подобластью и тд.. В последней таблице (табл. 4.) вводятся для каждой зоны число строк и столбцов узлов КЭ (относительно первой стороны) и номера узлов подобласти с левого углового узла первой стороны против часовой стрелки, причем угловые номера записываются в столбцы 1,3,5,7. Следует отметить, что формат записи исходных данных в различных редакциях программы может меняться, однако основные правила выбора и разбиения подобластей сохраняются. Окончательное разбиение на элементы и нумерация узлов показаны на рис. 2.

Для достижения минимального значения ширины матрицы при расположении зон придерживались общего эмпирического правила: начинать с самой верхней зоны и двигаться вниз и направо

В результате генерации сетки КЭ получим ее экранное изображение (рис.2)

а)

б)

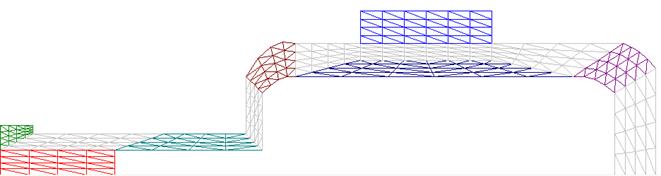

Рис. 2. Конечно-элементная схема

Используя информацию о нумерации КЭ после выполнения программы генерации сетки, зададим механические характеристики, материалов, из которых изготовлены детали конструкции (ориентируясь по разбивке на подобласти (см. рис.2.). Составим таблицу 5 и 6 экранного меню.

Т а б л и ц а 5
