Условные обозначения классов взрывоопасных зон

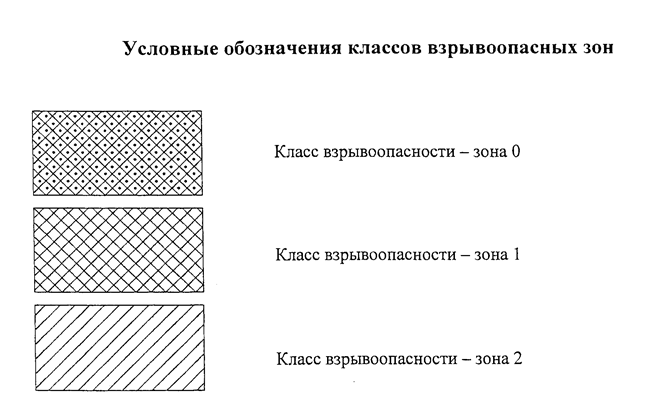

"Условные обозначения классов взрывоопасных зон"

"Рис. 1. Открытые емкости, аппараты, устройства в открытом помещении"

"Рис. 2. Буровая установка с укрытием и привышечным сооружением для бурения скважин на море и месторождениях, содержащих сероводород"

"Рис. 3. Буровая установка с ограждением и открытым подроторным пространством"

"Рис. 4. Открытые пространства вокруг открытых емкостей, аппаратов, устройств"

"Рис. 5. Открытые пространства вокруг фонтанных арматур"

"Рис. 6. Открытые пространства вокруг закрытых технических устройств"

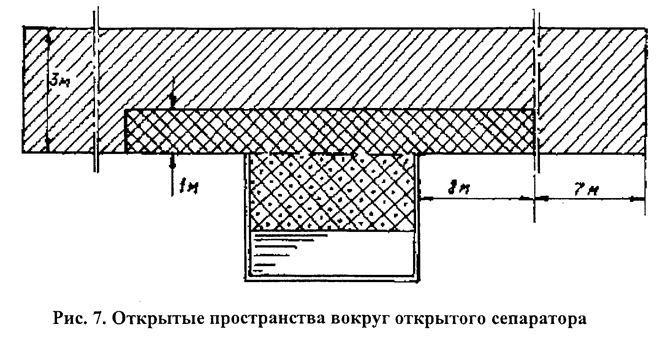

"Рис. 7. Открытые пространства вокруг открытого сепаратора"

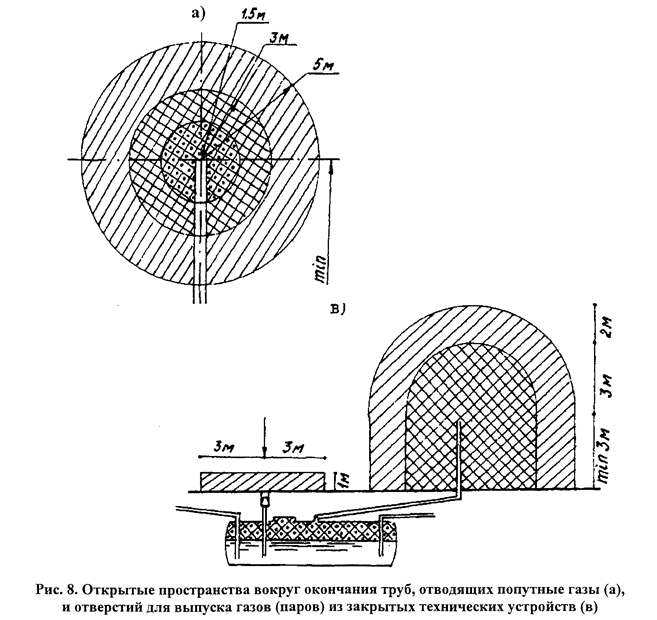

"Рис. 8. Открытые пространства вокруг окончания труб, отводящих попутные газы (а), и отверстий для выпуска газов (паров) из закрытых технических устройств (в)"

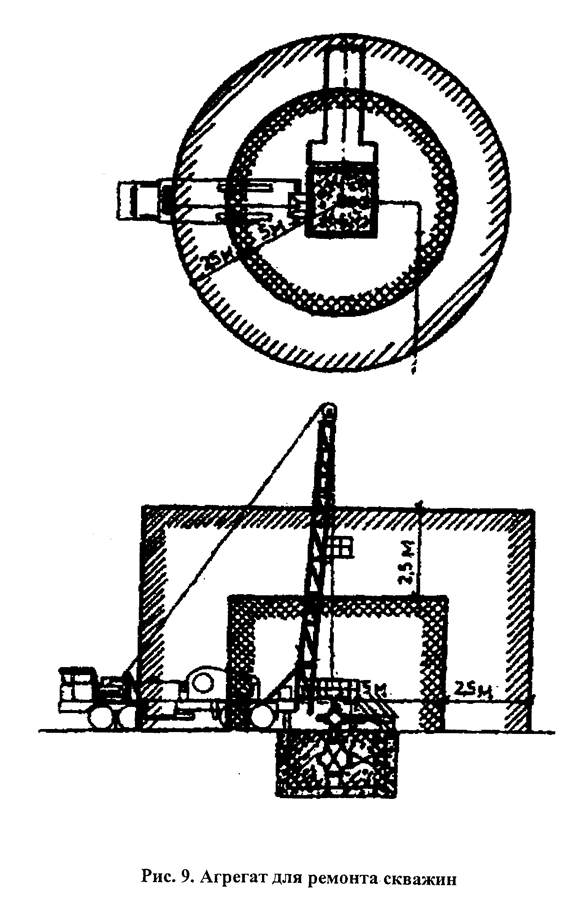

"Рис. 9. Агрегат для ремонта скважин"
