Магистральная подсистема

Маршрут кабеля внутри здания, соединяющий шкаф со шкафом или с аппаратной, называется Магистральной подсистемой здания, соединяющей главный кросс в аппаратной с промежуточными кроссами (IС) и с горизонтальными кроссами в телекоммуникационных шкафах (ТС). Она состоит из среды, в которой происходит передача информации по магистрали между этими точками, и соответствующего коммутационного оборудования, терминирующего данный тип среды. Магистральная подсистема должна включать в себя кабель, установленный вертикально между этажными телекоммуникационными шкафами, главный или промежуточный кроссы в многоэтажном здании, а также кабель, установленный горизонтально между телекоммуникационными шкафами, главный или промежуточный кроссы в протяженном одноэтажном здании.

Во всех ТС должна иметься в наличии или быть доступной для повторного использования адекватная площадь сечения магистральной трассы, чтобы не потребовалось создавать дополнительные трассы. Все трассы, если они предназначены для использования в системах телекоммуникации, должны иметь противопожарные заглушки независимо от того, используются трассы или нет. Магистральные кабели должны быть проложены топологически в виде звезды, начинаясь в главном кроссе и проходя к каждому телекоммуникационному шкафу. Между главным и горизонтальным кроссами может находиться промежуточный кросс. Такая система называется топологией иерархической звезды.

Все телекоммуникационные кабельные системы и оборудование должны быть заземлены в соответствии с соответствующими нормативами и правилами (рис 1.3).

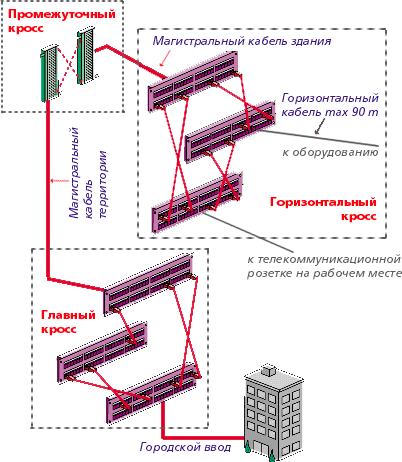

Рис.1.3. Магистральная кабельная система
