Индивидуальные и центральные тепловые пунктыНа рис. 5 показана схема индивидуального теплового пункта для отопительной системы. Указанная схема применяется при закрытых и открытых системах теплоснабжения. Задвижки 1 и 2 позволяют отключить тепловой пункт от тепловой сети, а задвижки 3 и 4 • — от системы отопления, что бывает необходимо для производства ремонта оборудования. Грязевик 5 предназначен для защиты системы отопления от попадания загрязнений из тепловой сети, а грязевик 6 — для защиты горячеводного водомера 7. По водомеру осуществляют контроль за расходом сетевой воды, а также при замеряемых температурах воды учет отпуска теплоты. Водоструйный элеватор 8 осуществляет снижение температуры сетевой воды перед отопительной системой путем подмешивания обратной воды после отопительной системы. При недостаточном напоре на тепловом пункте для работы элеватора последний может быть заменен центробежным насосом. Регулятор давления «до себя» 9 устанавливается в тех случаях, когда напор в обратном теплопроводе теплового пункта ниже статического напора отопительной системы и возможно опорожнение ее верхней части. Регулятор расхода 10 устанавливается для обеспечения постоянства расхода сетевой воды.

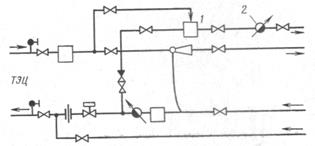

Рис. 5. Схема индивидуального теплового пункта для отопления. На рис. 6 представлена схема индивидуального теплового пункта для систем отопления и горячего водоснабжения при закрытой системе теплоснабжения. Для отопительной системы предусмотрены элеватор и другое оборудование, изображенное на схеме (см. рис. 5). Для системы горячего водоснабжения предусматривается установка двух подогревателей: первой / и второй 2 ступеней. В подогревателе первой ступени для нагрева водопроводной воды используется сетевая вода после системы отопления при закрытой задвижке 3, а в подо гревателе второй ступени — сетевая вода из горячего теплопровода. Количество сетевой воды устанавливается регулятором температуры 4. Сетевая вода после подогревателя 2 может поступать в горячую трубу перед элеватором при открытой задвижке 6 или в подогреватель первой ступени при закрытой задвижке 6 и открытой задвижке 7. Наличие перемычки с задвижкой 7 позволяет перейти на режим работы по смешанной схеме (подогреватель первой ступени работает последовательно с системой отопления, а подогреватель второй ступени — параллельно). При закрытой задвижке 7 осуществляется последовательная схема включения подогревателей с системой отопления. Регулятор расхода 5 при обеих схемах включается по схеме регулятора перепада давления. Центробежный насос 8 применяется для создания циркуляции в системе горячего водоснабжения. Водомер 9 установлен для учета количества разбираемой водопроводной воды. Для учета расхода теплоты на тепловой пункт и контроля температур воды установлены гильзы для термометров 10. На рис. 7 показана схема индивидуального теплового пункта при открытой системе теплоснабжения. Регулятор температуры воды, идущей в систему горячего водоснабжения /, присоединяется к горячему и обратному теплопроводам теплового пункта. На обратном теплопроводе, идущем к регулятору, устанавливается обратный клапан для предотвращения перетекания горячей воды в обратный теплопровод. Водомер 2 устанавливается на трубопроводе, идущем в систему горячего водоснабжения. По этому трубопроводу подается вода заданной температуры из горячего и обратного теплопроводов или смешанная из обоих теплопроводов. Центральные тепловые пункты применяются в жилых микрорайонах при закрытой системе теплоснабжения ввиду отсутствия в типовых жилых зданиях подвалов для размещения ИТП. Последние, кроме того, являются источниками шума от работающих насосов и другого оборудования при плохой звукоизоляции перекрытий над подвалами зданий (при их наличии). Применение ЦТП упрощает эксплуатацию системы теплоснабжения за счет уменьшения приборов учета и контроля, сокращает численность персонала. Однако в микрорайонах возникает необходимость прокладки дополнительных теплопроводов от ЦТП до отдельных зданий. Целесообразность и мощность ЦТП, т. е. количество ЦТП для данного жилого района, определяются технико-экономическим расчетом. Стоимость внутриквартальных сетей от ЦТП до отдельных зданий при разукрупнении ЦТП уменьшается, но растет стоимость распределительных тепловых сетей между ЦТП. Общая стоимость распределительных и внутриквартальных сетей остается примерно одинаковой, а возрастание количества ЦТП удорожает систему теплоснабжения. Схема центрального теплового пункта отличается от приведенного на рис. 6 индивидуального теплового пункта только размерами оборудования и отсутствием элеватора. В ряде случаев в ЦТП добавляется устройство по обработке водопроводной воды, идущей на горячее водоснабжение. Элеваторные узлы при наличии ЦТП монтируются в каждом здании перед отопительной системой (в последнее время на каждой фасадной стороне здания). На элеваторных узлах, расположенных в зданиях, отсутствуют водомеры и регуляторы расхода, которые устанавливаются на ЦТП.
Контрольные вопросы: 1. Какие вы знаете тепловые схемы котельных? 2. В чем их преимущества и недостатки?
|
