Расчет внешних характеристик многозонного тиристорного выпрямителя для различных способов управленияСтр 1 из 2Следующая ⇒
Внешней называется характеристика многозонного тиристорного выпрямителя, выражающая зависимость приложенного к двигателю напряжения в зависимости от протекающего в цепи выпрямленного тока [78]. На значение величины напряжения, величины наклона внешней характеристики влияют: размеры активного и реактивного сопротивлений в цепи, а также электромагнитные процессы со стороны преобразователя напряжения. Расчет проводится для двух значений: в режиме холостого хода и номинальном режиме, для примера приведём для первой и четвертой зон регулирования напряжения на ТЭД электровоза, а результаты расчёта для остальных зон приводятся в таблице 2.6. Расчет внешней характеристики многозонного тиристорного выпрямителя для различных способов управления на первой и четвертой зоне регулирования напряжения на ТЭД приведен ниже Типовой вариант регулирования напряжения на тяговых электрических двигателях [112] , (2.51) где – амплитуда напряжения приложенного со стороны вторичной обмотки тягового трансформатора на 1-ой зоне регулирования; –значение соответственно нулевого, и регулируемого импульса управления; – длительность фазовой коммутации. Решая данное выражение, получим В номинальном режиме существуют потери, выражающиеся в падении напряжения в силовой цепи (). Поэтому , (2.52) где – коэффициент учитывающий влияние пульсаций; – отношение амплитудного значения напряжения на вторичной обмотке тягового трансформатора к значению данного напряжения последующей зоны; – соответственно индуктивное и активное сопротивления трансформатора; – падение напряжения в многозонном тиристорном выпрямителе установке; – активное сопротивление обмоток двигателя. Для четвертой зоны регулирования напряжения ТЭД , (2.53) где – амплитуда напряжения приложенного со стороны вторичной обмотки тягового трансформатора на 4-ой зоне регулирования;
Вариант с разнофазным управлением по секциям, предложенный сотрудниками ВНИИЖТ [60, 112] , (2.43) где – соответственно углы сдвига импульсов для нулевого и регулируемого импульсов управления (1/2 от чередования сдвига фаз по полупериодам напряжения); γ – угол, характеризующий время коммутации.
Для четвертой зоны регулирования напряжения ТЭД , (2.54) Вариант способа одновременной коммутации с включением в цепь выпрямленного тока разрядного диодного плеча [70] , (2.55) где γ – угол, характеризующий сдвиг подачи отпирающего импульса.
Для четвертой зоны регулирования напряжения ТЭД , (2.56) Вариант с разнофазным управлением по секциям, совместно со способом одновременной коммутации и с включением в цепь выпрямленного тока разрядного диодного плеча . (2.57) Для четвертой зоны регулирования напряжения ТЭД . (2.58) На рисунках 2.25, 2.26 представлены сравнительные внешние характеристики многозонного тиристорного выпрямителя для четырех вариантов управления, на первой и четвертой зонах регулирования напряжения на тяговом двигателе.

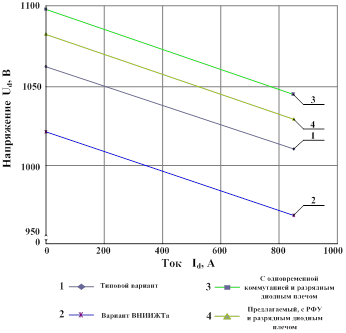

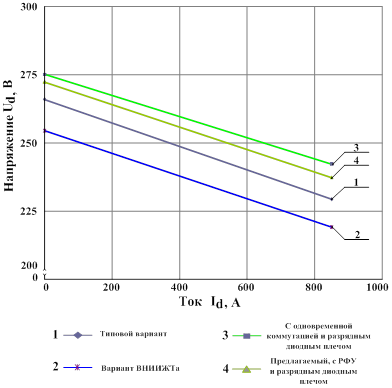

Рисунок 2.25 – Сравнительная внешняя характеристика многозонного тиристорного выпрямителя на первой зоне регулирования при различных режимах управления Рисунок 2.26 – Сравнительная внешняя характеристика многозонного тиристорного выпрямителя на четвертой зоне регулирования при различных режимах управления
Результаты расчетов приведены в таблице 2.8. Таблица 2.8 – Результаты сравнительного расчета внешней характеристики многозонного тиристорного выпрямителя на 1-ой – 4-ой зоне регулирования
Проведенные расчеты показали, что при использовании предлагаемых способов организации коммутации, а также при использовании способа адаптивного разнофазного управления, с чередованием по полупериодам напряжения внешняя характеристика выпрямителя выше на 1,67 % по сравнению с типовой внешней характеристикой выпрямителя.
|
