Выхлопная система





Выхлопная систе

Изм.
Лист
№ докум.
Подпись
Дата
Лист

Технологический раздел.
ма - предназначена для отвода отработавших газов из цилиндров двигателя, их охлаждения, а также снижения шума и токсичности.

Система выпуска отработавших газов включает множество конструктивных элементов, среди которых выпускной коллектор, каталитический нейтрализатор, сажевый фильтр (на дизельных двигателях), глушитель и соединительные трубы.

Волков А.В.
Азаров И.С.
Все конструктивные элементы выпускной системы расположены под днищем автомобиля.

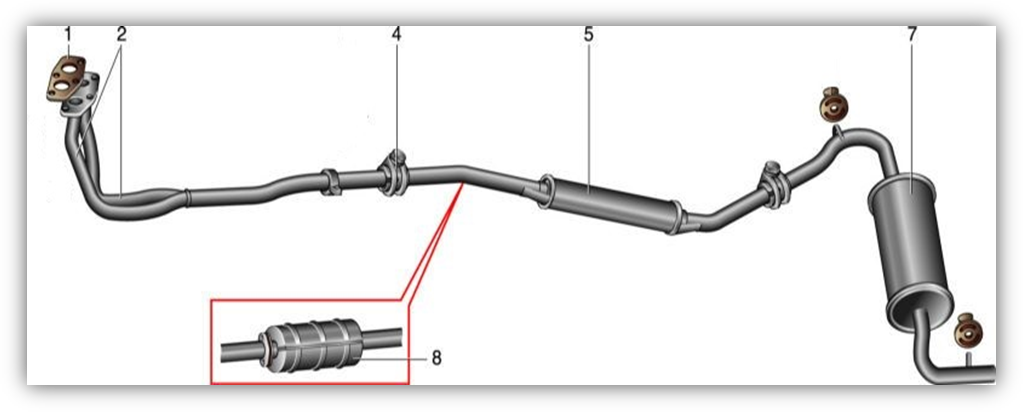

1-уплотнительная прокла

Изм.
Лист
№ докум.
Подпись
Дата
Лист

Технологический раздел.
дка, 2-приёмная труба, 4-промежуточное соединение, 5-резонатор, 7-глушитель, 8-каталитический нейтрализатор.



Выпускной коллектор обеспечивает непосредственный отвод отработавших газов, а также продув цилиндров двигателя. Форма и размеры выпускного коллектора определяют характер колебательного процесса отработавших газов в выпускной системе, и в итоге влияют на мощность и крутящий момент двигателя. Колебательный процесс отработавших газов в выпускной системе должен быть согласован с колебательным процессом топливно-воздушной смеси в впускной системе.

На выпускной коллектор приходится самая большая температурная нагрузка, поэтому он изготавливается, как правило, из жаропрочного чугуна. К выпускному коллектору крепиться приемная труба глушителя.

Для изоляции конструктивных элементов выпускной системы от вибрации двигателя используется виброизолирующая муфта (обиходное название - сильфон). Сильфон представляет собой гибкий металлический шланг, закрытый стальной оболочкой.

Волков А.В.
Азаров И.С.
Каталитический нейтрализатор предназначен для уменьшения концентрации вредных веществ в отработавших газах. На современных автомобилях применяются трехкомпонентные каталитические нейтрализаторы, защищающие от трех вредных веществ - несгоревших углеводородов, оксида углерода и оксида азота. Основным элементом
Изм.
Лист
№ докум.
Подпись
Дата
Лист

Технологический раздел.
каталитического нейтрализатора является блок-носитель, который служит основанием для катализаторов. Блок-носитель изготавливается из специальной огнеупорной керамики. Конструктивно блок-носитель состоит из множества продольных сот-ячеек. На поверхность сот-ячеек тонким слоем наносятся вещества-катализаторы. В качестве таких веществ используются платина, палладий и родий. Катализаторы ускоряют протекание химических реакций в нейтрализаторе.

Платина и палладий относятся к окислительным катализаторам. Они способствуют окислению несгоревших углеводородов (СН) в водяной пар, оксида углерода (угарный газ, СО) в углекислый газ.

Родий является восстановительным катализатором. Он восстанавливает оксиды азота (NOx) в безвредный азот.

Таким образом, три катализатора снижают содержание в отработавших газах трех вредных веществ. Такой нейтрализатор называется трехкомпонентным каталитическим нейтрализатором.

На дизельных двигателях применяется сажевый фильтр, который обеспечивает снижение выброса сажи в атмосферу с отработавшими газами. В выпускной системе сажевый фильтр может быть объединен с каталитическим нейтрализатором.

В современном автомобиле помимо выпускной системы применяются и другие экологические системы - вентиляции картера, рециркуляции отработавших газов, улавливания паров бензина.

Азаров И.С.
Волков А.В.
