Регулировки дозатора

Настраивать гидравлическую и механическую части дозатора рекомендуется в порядке, в котором описываются эти настройки. И, безусловно, до настройки электрической части.

Начальное положение напорного диска

Перевод инструкции Bosch для двигателя 102 Mercedes:

Рисунок 10 - Начальное положение напорного диска

"Проверьте начальную позицию (незаведенный двигатель - diagnost) напорного диска (НД). Верхний край НД должен быть выровнен с верхним краем цилиндрической части дозатора. Точка измерения размещается непосредственно под пружинной скобой (стрелка).
Допускается позиция выше до 0.2 мм"

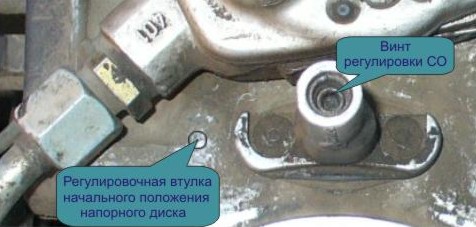

Рисунок 11 - Втулка регулировки начального положения НД (Mercedes)

Регулируется начальная позиция при помощи втулки, запрессованной рядом с регулировочным винтом СО. Если НД выше, втулку надо забить глубже. Если начальная позиция НД ниже нормы, надо снимать дозатор и выбивать втулку снизу вверх, что сопряжено с трудностями. Естественно, необходимо соблюдать осторожность при забивании втулки, чтобы не утопить ее больше, чем надо.

На Audi (дальнейшая информация из Autodata) убедитесь, что верхний край НД на 1,9-3,0 мм ниже верхней воронки дозатора. Конкретное значение можно прочесть на наклейке на НД.

Рисунок 12 - начальное положение напорного диска Audi

При необходимости установите правильное начальное положение НД, изгибая проволочный зажим или регулируя его болтом, в зависимости от того, какая конструкция дозатора у вас. Не изгибайте пружинящую пластину!

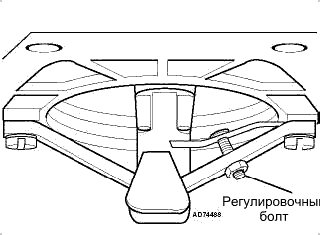

Рисунок 13 - регулировка начального положения напорного диска на Audi
