Несущие элементы железобетонных перекрытий

Такие перекрытия обладают рядом ценных качеств, главными из которых являются большая прочность, долговечность и огнестойкость.

Монолитные перекрытия возводятся на площадке путем укладки арматуры и бетонной смеси в специальную форму – опалубку.

По конструкции такие перекрытия бывают (рис. ХХ):

§ ребристые, состоящие из главных балок и второстепенных балок с монолитной плитой;

§ кессонные в виде системы пересекающихся балок одинакового сечения, расположенных в одном уровне и монолитно связанных с плитой. Углубления между балками называются кессонами;

§ безбалочные, представляющие сплошную монолитную плиту, опертую на колонны с утолщенными оголовками (капителями).

Рис. ХХ. Монолитные железобетонные перекрытия:

а – ребристое; б – кессонное; в – безбалочное; 1 – плита; 2 – второстепенные балки; 3 – главные балки; 4 – колонны; 5 – капители

Сборные железобетонные перекрытия выполняют из плит (настилов), панелей и балок.

В гражданских зданиях со стенами из кирпича, стеновых камней и крупных блоков наиболее распространены многопустотные железобетонные плиты (рис. ХХ) длиной 2,4÷7,2 м, шириной 1,2÷3,6 м (доборные – шириной 1 м) и толщиной 220 м. Плиты пролетом 9 и 12 м, толщиной 300 мм используют в перекрытиях общественных зданий. Один торец плиты выполняется с уменьшенным сечением пустот, другой – с заглушкой пустот в процессе формования. На продольных гранях плит предусмотрены прерывистые углубления, обеспечивающие при замоноличивании продольных швов образование шпонок.

Плиты укладывают на несущие стены по слою раствора. Глубина опирания плит на кирпичные стены – не менее 90÷120 мм, на бетонные – 60÷70 мм. Швы между плитами замоноличивают цементным раствором. Перекрытия с каменными стенами следует соединять стальными анкерами сечением не менее 1,5 см², расстояние между которыми не должно превышать 6 м.

В крупнопанельных зданиях для перекрытий применяют сплошные настилы постоянного сечения размером на комнату, которые называют крупными панелями. Отсутствие стыков панелей в пределах комнаты повышает их звукоизоляцию и обеспечивает более высокое качество отделки потолка. Толщина панелей 120÷160 мм. Панели пролетом более 4,8 м рекомендуется выполнять предварительно напряженными. Панели проектируют с опиранием на 4, 3 или две стороны в зависимости от шага несущих стен.

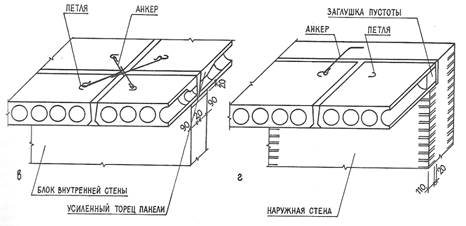

Рис. ХХ. Многопустотные железобетонные плиты перекрытий. Опирание
многопустотных плит на стены

Рис. ХХ. Сплошные железобетонные панели перекрытий крупнопанельных зданий

Рис. ХХ. Монтажные схемы перекрытий:
а – перекрытия из многопустотных плит крупноблочного здания с продольными несущими стенами; б – из сплошных плит в крупнопанельном здании с малым шагом поперечных несущих стен

Шатровая панель имеет вид плиты, окаймленной по контуру ребрами, обращенными вниз. Толщина полки плиты составляет 50÷60 мм, высота ребра – до 300 мм.

Сборные железобетонные перекрытия балочного типа применяются для малоэтажных зданий; их применение не требует кранов большой грузоподъемности. Состоят такие перекрытия из балок таврового профиля и заполнения между ними (рис. ХХ). Заполнителем служит накат из гипсобетонных или легкобетонных плит толщиной 80 и длиной 395 мм, легкобетонные камни -вкладыши. Опирание балок на стены принимают 200 мм (минимальная глубина опирания – 150 мм). Концы балок заанкеривают в стену. Балки укладывают на выравнивающий слой цементного раствора. Поверх балок устраивают пол, причем укладывают его непосредственно на балки или лаги.

На рис. ХХ. показан один из вариантов конструкции сборно-монолитного перекрытия. Перекрытие образуется путем монтажа пустотелых блоков на железобетонные прогоны, укладки поверху арматурной сетки и последующим замоноличиванием пазух между блоками и антисейсмической плитой, обеспечивающей горизонтальную жесткость перекрытия. Продольные несущие прогоны представляют собой пространственные арматурные каркасы в виде легких ферм с обетоненным нижним поясом размером 120х55мм.

Рис. ХХ. Междуэтажные перекрытия по железобетонным балкам:

А – с накатом из плит; б – с заполнением камнями-вкладышами; 1 – гипсобетонная плита; 2 – легкобетонные вкладыши; 3 – керамзит; 4 – дощатый пол; 5 – звукоизоляционная прокладка; 6 – лага; 7 – оргалит; 9 – легкий бетон; 10 – чистый пол; 11 – штукатурка по сетке или
подшивка ГКЛ

Рис. ХХ. Конструкция сборно-монолитного перекрятия
