Пусковые и выявительные органы АЛАР. Суть их работы

Для выполнения этой функции устройство содержит четыре выявительных органа (ВО) асинхронного режи- ма: угловой выявительный орган, УВО, цикловой выявительный орган, ЦВО, токовый выявительный орган, ТВО, выявительный орган, фиксирующий асинхронный режим синхронных генераторов, при коротких замыканиях во внешней сети, ВОКЗ. Каждый из этих выявительных органов работает с использованием собственных ал- горитмов и при выявлении асинхронного режима вызывает срабатывание устройства. УВО, ЦВО и ВОКЗ являются основными выявительными органами устройства. ТВО резервирует их работу при внешней или внутренней неисправности цепей измерения напряжения. УВО прогнозирует возникновение АР и вызывает срабатывание устройства до 1-го асинхронного проворота. Этот выявительный орган используется в тех случаях, когда существует реальная опасность возникновения многочастотного АР и когда при первом асинхронном провороте недопустимы глубокие посадки напряжения на подстанциях, находящихся в непосредственной близости от электрического центра качаний. Исполь- зование УВО позволяет в большинстве случаев предотвратить АР. Вместе с тем, в ред- ких случаях работа УВО может привести к избыточным срабатываниям устройства в предельных по условиям динамической устойчивости переходных процессах, когда за- пас динамической устойчивости не превышает 3% (оценка запаса динамической устой- чивости производится по загрузке опасного сечения в предаварийном режиме). ЦВО резервирует работу УВО, а также используется без УВО в тех случаях, когда 2 асинхрон-¸по условиям работы энергосистемы в защищаемом сечении допустимы 1 ных проворота, но недопустимы избыточные срабатывания в предельных по условиям динамической устойчивости аварийных режимах.5 ТВО резервирует работу УВО и ЦВО в тех случаях, когда на устройство не подают- ся в полном объеме входные сигналы по напряжению. ТВО возможно использовать только в простейших схемах, так как в относительно сложных схемах уставки для этого выявительного органа оказываются зависимыми от исходного режима. При защите синхронных генераторов также используются УВО и ЦВО. Однако при близких к шинам электростанции коротких замыканиях (КЗ) УВО блокируется. ЦВО блокируется, если КЗ трехфазное. При затянувшихся близких КЗ синхронные генерато- ры могут совершить первый асинхронный проворот еще до отключения короткого за- мыкания. ВОКЗ предотвращает включение в сеть асинхронно идущего генератора, формируя команду на его отключение во время короткого замыкания. Дополнительной функцией устройства является функция автоматики предотвраще- ния нарушения устойчивости. Она реализуется в выявительном органе функции АПНУ. Выявительный орган функции АПНУ вызывает срабатывание устройства при дос- тижении измеряемыми режимными параметрами (относительный угол, активная мощ- ность и их производные) заданных значений. При использовании устройства для реали- зации функции АПНУ все выявительные органы, обеспечивающие ликвидацию асин- хронного режима,

Недостатки децентрализованных АПНУ:

- многократное применение одинаковых устройств для различных автоматик

и общее нерациональное использование аппаратуры.

- в протяжённых и сложных многоконтурных схемах из-за большого объёма требуемой информации (о схеме и о режиме), необходимости сложных алгоритмов противоаварийного управления и ограниченных возможностей (дорогостоящее оборудование с большой памятью, его обслуживание и т.д.) комплексы с децентрализованной структурой позволяют осуществить лишь «грубые» законы противоаварийного управления.

68, Принпнп построения первой ступени устройства AJIAР

Необходимость действия устройства на первом цикле возникает при нарушении устойчивости, которое сопровождается глубоким снижением

Напряжение грозящим серьезным расстройством работы потребителей или дополнительным выходом из синхронизма генераторов в другом узле энергосистемы или ЭС. Принцип действия первой ступени устройствавыявляющим АР на первом цикле, основан на измерении скорости изменение- сопротивления AV/At. Эта скорость фиксируется с помощью двух

реле сопротивлений KZ1 и KZ2, имеющих различные характеристики срабатывания

При нарушении синхронизма годограф сопротивления на зажимах реле сопротивления zР последовательно входит сначала в зону срабатыва­ния

А) чувствительног реле сопротивления KZ1, а затем б) грубого реле KZ2

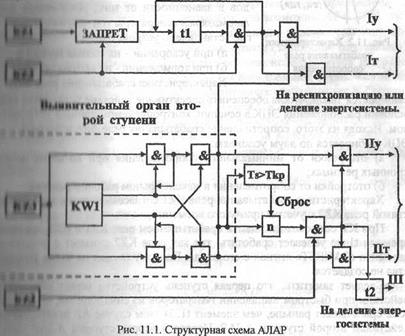

При срабатывании KZ1 (точка 1 на рис. 11.2) пускается элемент времени t1 имеющий выдержку времени 0,1...0,2 с. Дальнейшее изменение Zp приводит к срабатыванию реле KZ2 (точка 2) и появлению логического сигнала на выходе первого элемента «И».

Чтобы этот сигнал не исчезал вследствие срабатывания элемента ЗАПРЕТ редусмотрено удержание сигнала с помощью обратной связи, соединяющий вход элемента «И» со входом элементаt1. Поочередное

срабатывание KZ1 и KZ2 означает, что происходит процесс снижения со­противления при коротком замыкании (КЗ) или неисправности и измери­тельных цепях напряжения. Но это может иметь место и при синхронных

качаниях.

Второе условие срабатывание первой ступени определяется прохождением угла g между векторами ЭДС двух частей энерго­системы через критическое- значение. Сигнал об ЭТОМ прохождении поступает от выявительного органа второй ступени устройства на входы элементов «И» мерной ступени. Этот сигнал существует в одном ил двух ви­дов в зависимости от того. Усеоряются ли тормозятся генераторы той части системы,где установлено усьройство

а) при ускорении на выходе сигнала Iy;

б) при торможении на выходе сигнала 1т.

Характеристик срабатывание репе KZ2 выбирается такой, чтобы обеспечить селективное действие устройства при условии расположения ЭЦК в сечении, контролируемом данным устройст­вом. Исходя ИЗ этого, сопротивление срабатывание реле фиксирующих ЭЦК выбирается по двум условиям.

а) отстройки от минимального сопротивления при внешних асин­хронных режимах;

б) отстройки от сопротивления в максимальном рабочем режиме.

Характеристика срабатывания реле КZ1 согласовывается с характери­стикой реле KZ2 с учетом принятого времени I,

При КЗ, сопровождающемся срабатыванием реле К/1 и KZ2, элемент времени tl не успевает сработать, гак как реле К/2 снимает с помощью элемента «ЗАПРЕТ» сигнал с его входи, поэтому сигнал на входе устрой­ства не создается.

Следует заметить, что первая ступень устройства может отказать в действии при быстром выпадении генераторов из синхронизма, когда реле KZ2 срабатывает раньше, чем элемент tl. В этом случае АР прекращается действием второй ступени АЛАР. Первая и вторая ступени АЛАР могуг иметь различное использование в целях ликвидации АР.

7)Что понимается под возмущающим воздействием на ЭЭС?

Возмущающим воздействием является изменение схемы или параметров режима объекта управления, а так же команды персонала на пуск устройства автоматики и д.р.
