Исследование динамических свойств радиоэлектронных средств при ударном возбуждении

· Какие методы и средства используют при исследовании дина­мических свойств РЭС?

Для исследования динамических свойств конструкций РЭС используют ударные стенды, в которых воздействие возникает за счет взаимодействия ударника и наковальни. Ударный импульс характеризуется следующими параметрами: А – амплитудой уско­рения; τ,ω – длительностью и условной круговой частотой, которую определяют по формуле (5)

Коэффициент передачи удара для полусинусоидального им­пульса вычисляют по выражению

(6)

где υ – коэффициент расстройки, υ = ω/ω0; ω0 – круговая частота собственных колебаний ФЯ РЭС.

2. Как моделируют ударное возбуждение РЭС?

3. Назовите основные параметры ударного импульса.

Ударный импульс характеризуется следующими параметрами: А – амплитудой уско­рения; τ,ω – длительностью и условной круговой частотой, которую определяют по формуле Коэффициент передачи удара для полусинусоидального им­пульса вычисляют по выражению где υ – коэффициент расстройки, υ = ω/ω0; ω0 – круговая частота собственных колебаний ФЯ РЭС.

4. Обоснуйте расчетную модель акселерометра и ФЯ.

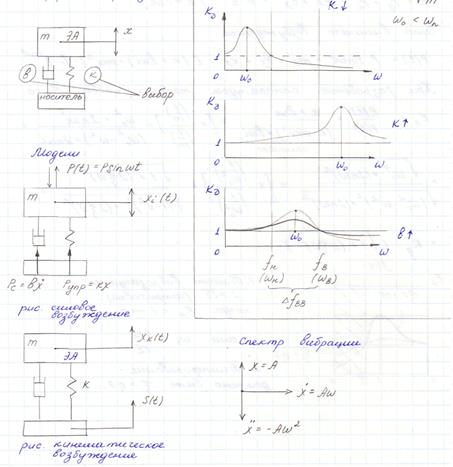

Акселерометр можно представить как систему с одной сте­пенью свободы, состоящую из инерционной массы m _A, упругого элемента жесткостью k и демпфера с коэффициентом затухания h (рис.2). Такая колебательная модель описывается уравне­нием Форма яв­ляется графической иллюстрацией колебательного процесса и отображает положение конструкции в момент наибольшего уда­ления от положения равновесия. Первый резонанс является "зонтичной" формой колебаний, при которой деформации имеют один знак, а узловые линии отсутствуют, второй резонанс – "крутильной" формой.

5. Какие параметры характеризуют динамические свойства РЭС?

b - демфирование

k-жесткость

6. Какие факторы влияют на достоверность исследования дина­мических свойств РЭС?

частота собственных колебаний акселеро­метра, полоса пропускания регистрирующей аппаратуры и дли­тельность ударного импульса – основные факторы, определяю­щие достоверность результатов измерений.

№16 ОПРЕДЕЛЕНИЕ МОДУЛЯ УПРУГОСТИ ПЕРВОГО РОДА МАТЕРИАЛОВ МЕТОДОМ КОЛЕБАНИЙ (3 вопроса)

· Как влияет упругость материала на частоту собственных колебаний образца?

· Как частота собственных колебаний зависит от толщины и ширины образца?

· Какова зависимость частоты собственных колебаний от дли­ны колеблющегося образца?

для собственных частот колебаний получаем:
