Упражнение № 21

Ход работы:

Нарисуйте равносторонний треугольник. Вершину его соедините прямой линией со серединой нижней стороны. Затем, не проводя других вспомогательных линий, набросайте фигуру, изображённую на таблице 21. Рисуя, надо всё время сравнивать обе половины фигуры друг с другом и постараться сделать их симметричными. Чтобы легче достичь симметрии, следует набрасывать обе половины одновременно.

Таблица 21

Упражнение

Упражнение № 22

Ход работы:

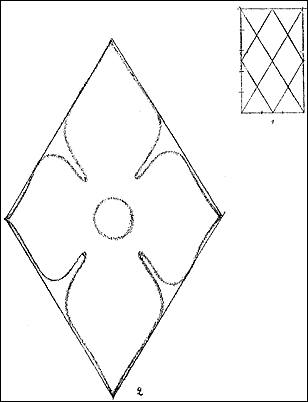

Отступите сверху и снизу от краёв бумаги на полвершка и поставьте две горизонтальные чёрточки; разделите расстояние между ними на пять равных частей; возьмите три части и отложите их по горизонтальному направлению; нарисуйте прямоугольник. Затем каждую сторону прямоугольника разделите на две равные части и соедините точки деления наклонными линиями (см. таблицу 22, рисунок 1). Проведите в прямоугольник диагонали. Этих вспомогательных линий достаточно для того, чтобы вырисовать по ним фигуру, изображённую на рисунке 2. Поперечник маленькой окружности, находящейся в средине рисунка, должен равняться одной пятой части ширины прямоугольника.

Таблица 22
