Измерительная система. 1) Изучение особенностей эксплуатации солнечных коллекторов(СК) в северных условиях(г.Стокгольм)

Постановка задачи

1) Изучение особенностей эксплуатации солнечных коллекторов(СК) в северных условиях(г.Стокгольм)

2)Изучение особенностей частей системы СК

3)Сравнение двух типов СК

4)Проверка заявленных производителем характеристик

5)Мониторинг глобального излучения с цель определения возможных режимов работы СК и установления кпд коллекторов

Объекты изучения

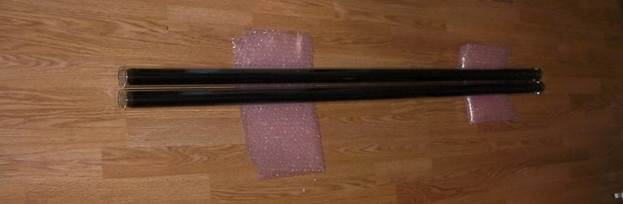

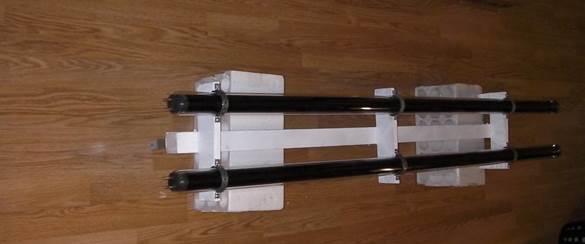

Трубчатый вакуумный коллектор

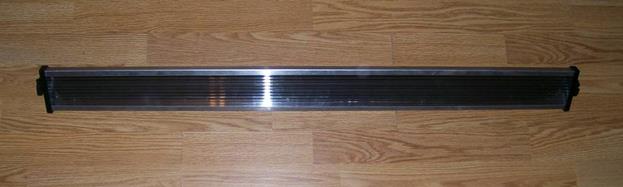

Плоский алюминиевый коллектор

Измерительная система

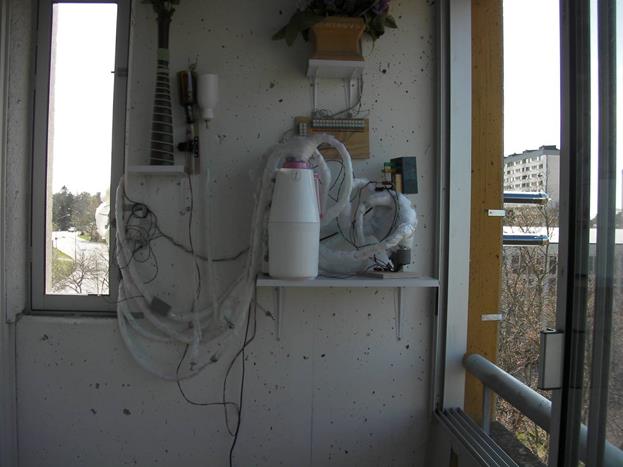

Для решения поставленных задач был создан стенд состоящий 2 модулей вакуумных СК, 1 модуля плоского СК, сенсора глобального излучения (см. приложение 1), двух изолированных танков-акамуляторов (термосы), изолированные шланги соединения, датчиков температуры теплоносителя и воздуха, 2 циркуляционных насосов.

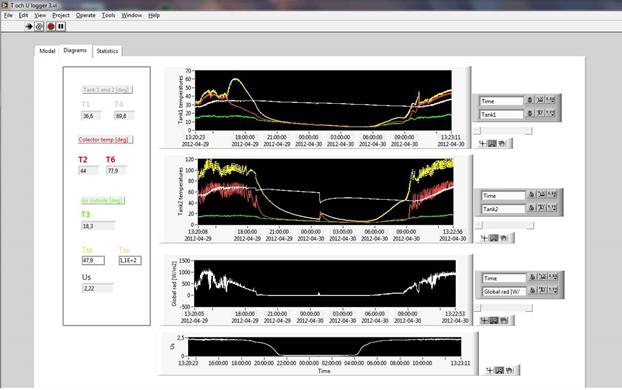

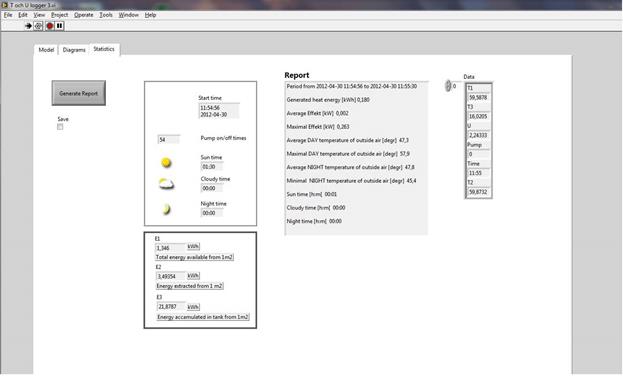

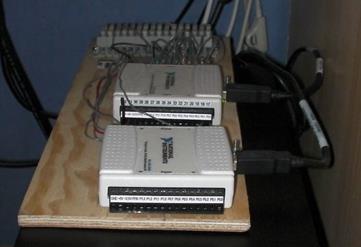

Коллекторы были установлены на южной вертикальной стене на высоте 5 этажа. Для сбора данных с датчиков и управления цирк. насосами были использованы 2 универсальных I/O модуля NI-USB 6008. Автоматизированная измерительная система была написана с системе Labview.
