Метод зеркальных отображений





Метод зеркальных отображений - это искусственный прием расчета, в котором кроме заданных зарядов вводят еще дополнительные, величины и местоположение которых выбирают так, чтобы удовлетворить граничным условиям в поле. Территориально заряды помещают там, где находятся зеркальные (в геометрическом смысле) отображения заданных зарядов.

Метод зеркальных отображений основан на следствии из теоремы единственности, позволяющем перераспределять заряды в одной среде и рассчитывать поле в другой среде при сохранении граничных условий. Рассмотрим тонкий длинный провод с линейной плотностью заряда t, расположенный над проводящей поверхностью, например, землей (рисунок 1).

В условиях электростатики напряженность поля внутри проводника нулевая, поле рассчитывают только в верхней, диэлектрической среде. Плоскопараллельное поле в верхней среде создается сосредоточенными на проводе положительными зарядами с линейной плотностью t и распределенными по поверхности проводящей среды отрицательными зарядами с поверхностной плотностью σ, уменьшающейся по мере удаления от провода. Эти отрицательные заряды появляются на поверхности по закону электрической индукции, и их распределение неизвестно. Однако известно, что потенциал земли φ0 = 0 и что силовые линии направлены перпендикулярно ее поверхности. Следовательно, действие распределенных по поверхности земли зарядов эквивалентно действию фиктивного сосредоточенного заряда с линейной плотностью -t, расположенного зеркально к истинному заряду относительно поверхности раздела (рис. 1).

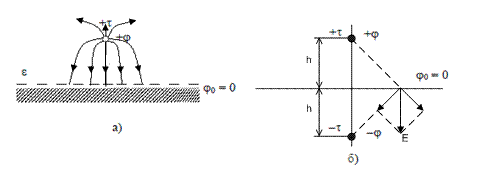

Рис. 1 – Схемы, поясняющие расчет поля, создаваемого единичным проводником (а) и с фиктивным зарядом, расположенным зеркально (б).

Таким образом, можно сформулировать метод зеркальных отображений. Для расчета поля, создаваемого сосредоточенными зарядами в диэлектрической среде вблизи плоской поверхности проводника, проводящая среда заменяется диэлектрической (ε) и в нее зеркально относительно плоскости, соответствующей поверхности раздела, помещаются фиктивные сосредоточенные заряды, взятые со знаком противоположным истинным зарядам. Далее расчет поля ведется на основе принципа наложения полей, создаваемых каждым сосредоточенным зарядом.
