Типология межфортовых казематированных сооружений прусских крепостей

Использованы материалы, представленные на сайтах

http://kaczorek.easyisp.pl/pisz/fort/spis.htm

http://www.mars.slupsk.pl/fort/tkrstart.htm

Нумерация укрытий производилась двумя способами – непрерывно, по положению на кольце (против часовой стрелки), или локально, по местности. Например, в Торне использовался первый способ, в Познани – второй. Пока расширение крепостей не было особенно интенсивным, в частности, в 80-х годах XIX века, укрытия просто помечались литерами «M» (склад боеприпасов), «А» (укрытия для артиллеристов) и «J» (укрытия для пехоты). Подозреваю, что «J»не является сокращением от слова «пехота» для того, чтобы избежать путаницы с «I». Если на участке фронта строилось более одного укрытия одного типа, они нумеровались арабскими цифрами. Схематически нумерацию можно представить как «SNF», где «S» означает назначение укрытия (M,A,J), «N» - номер укрытия на межфортовом участке фронта, «F» - номер форта. Например: MI (склад боеприпасов около форта I), J1VIII (укрытие для пехоты на участке фронта между фортами VIII-VIIIa), J2VIII (второе укрытие для пехоты на участке фронта между фортами VIII-VIIIa).

В Познани строительство укрытий завершилось в 1896 году. Они строились по стандартным проектам, разработанным корпусом инженеров. Построенные в мирное время укрытия в случае начала военных действий служили ядром для вновь строящихся полевых укреплений. Строительство укрытий производилось в два этапа. Вначале, в период с 1887 по 1892 гг. были построены кирпичные укрытия (в Познани – 46 ед.), затем, в период с 1893 по 1897 гг. – бетонные (в Познани – 13 ед.).

Укрытия, строившиеся в 1887 г., имели кирпичные перекрытия, укрытые метровым слоем песка, поверх которого был полутораметровый слой бетона, смешанного с камнем и земляная одежда. Проект оказался не особо удачным по причине отсутствия отхожих мест - дефект был устранен на местах пристройкой небольших казематов. В Торне и Грауденце для обороны горжевой стены укрытия пристраивали небольшие капониры. В последующем укрытия строились из бетона по проектам 1893 и 1905 гг.

Познаньские укрытия строились в основном в четыре этапа. 1 этап - в период строительства фортовой крепости, с 1887 по 1892 гг., на северном и северо-восточном фронтах. В этот период строились кирпичные укрытия трёх типов:

«J» - укрытие для пехоты (Infanterie Untertreteräum - I.U.R., I-Räum, I.R.)

Типовое укрытие для пехотной роты (250 солдат). Состоит из 6 казематов размером 7,5х4 м, с высотой потолка 2,5 – 3 м. Каждый каземат рассчитан на 50 солдат. Помимо укрытий с 3-мя, строились укрытия с 5-ю входами, имевшими то же устройство. Все эти укрытия были модернизированы в середине 90-х гг., когда окна либо замуровали, либо уменьшили.

«А» - укрытие для артиллеристов (Artillerie Untertreteraum - A.U.R., A-Raum, A.R.)

Располагались, как правило, в тылу батарей или за оборонительными валами. Предназначались для укрытия артиллерийских расчетов двух – четырёх межфортовых батарей, в случае необходимости – для их сменного отдыха. Имели три каземата, один офицерский и два для нижних чинов (по 50 человек каждый).

«М» - склад боеприпасов (Munitions-Raum, M-Raum, M.R., Munitions-Depot, M.D)

Строилось не менее, чем в 300 м позади батарей и фортов, для складирования боезапаса для 6 – 8 батарей.

Второй этап – это модернизация крепости в период с 1893 по 1898 гг. Включал постройку 9 бетонных убежищ для пехоты 2 складов 2 укрытий для артиллеристов. Последние совместили со старыми складами боеприпасов.

Третий этап имел место в 1914 году. Было построено несколько десятков бетонных и бетонно-кирпичных укрытий различного типа.

Детальной информации об их назначении, а также о хронологии строительства, к сожалению, нет. Часть работ была развернута в фесте, в том числе в районе Форта IXa, в районе Форта II и IIа, в районе Форта IV. В тот же период было построено несколько небольших укрытий, непосредственно связанных с фортами и размещенных на их гласисах.

Четвёртый этап имел место в 1939 году, при подготовке к обороне Познани. В этот период были устроены около десятка небольших бетонных сооружений для пулемётов на валах и гласисах фортов, между фортами и на земляной маске укрытий XIX века. Форты VIIa, VIII и VIIIa получили броневые наблюдательные посты.

Схема переделки пехотного укрытия IR1 (Торунь) в зимовье для летучих мышей

Легенда.

Желтый – кирпичные стенки с отверстиями

Оранжевый – подвесные решетки

Красный – колодец, закрытый решёткой

Черный – замурованные входы

Линия – решетка, запираемая на ключ

Голубой – бассейн с водой

Опорный пункт Z Гижецкой полевой позиции

Укрытие для пехоты (Infanterieraum) на 80 чел.

1– солдатский каземат, 5 – склад, 6 – кухня, 7 – колодец, 8 - уборная

Укрытие для ДС (Wachtraum) на 20 чел (слева) и блиндаж готовности на 40 чел.

Артиллерийский наблюдательный пост с перископом. (крепость Бойен)

Опорный пункт пехоты, пехотное укрепление (Infanteriestützpunkt, Infanteriewerk) для 1-2 взводов пехоты (60 – 120 чел.), в Грудзёндзе – на роту (240 – 280 чел.). Включал главное укрытие, окруженное овальной формы пониженным валом и рвом с проволочным заграждением. На валу размещались один – два блиндажа (В Грауденце – до 4).

Пехотный опорный пункт V (Ульм – Хелмно)

Главное укрытие пехотного опорного пункта V. 1– солдатский каземат, 2 – склад, 3 – офицерский каземат, 4 – каземат телефонистов, 5 – склад, 6 – кухня, 7 – колодец, 8 – уборная

Блиндаж пехотного опорного пункта V.

Пехотное укрытие крепости Граденц

Толщина основных перекрытий составляла 1,75 м (0,25 м железобетона и 1,5 м бетона)

Пехотное укрытие Стржемячин (Strzemięcin),Грауденц

1– солдатский каземат, 2 – склад, 7 – колодец, 8 – уборная, 20 – кухня, 21 – офицерский каземат

Пехотное укрытие Лазек Мяски (Lasek Miejski),Грауденц

1– солдатский каземат, 6 – склад, 7 – колодец, 8 – уборная, 16 – каземат телефонистов, 17 – электрогенератор, 20 – кухня, 21 – офицерский каземат

Пехотное укрытие Гач (Gać),Грауденц

1– солдатский каземат, 7 – колодец, 8 – уборная, 16 – электрогенератор, 20 – кухня, 21 – офицерский каземат

Пехотный опорный пункт Тарпно (Tarpno),главное укрытие (железобетон).

1– солдатский каземат, 7 – колодец, 8 – уборная, 17 – каземат телефонистов, 20 – кухня, 21 – офицерский каземат

Пехотные опорные пункты Швяркосин и Нова Вяз ( Świerkocin, Nowa Wieś),главное укрытие (бетон).

1– солдатский каземат, 6 – склад, 8 – уборная, 16 – каземат телефонистов, 17 – генераторная, 20 – кухня, 21 – офицерский каземат

Пехотный опорный пункт форта Парски ( Parski - fort),главное укрытие (железобетон).

1– солдатский каземат, 6 – склад, 8 – уборная, 16 – каземат телефонистов, 17 – генераторная, 20 – кухня, 21 – офицерский каземат

Пехотный опорный пункт укрепления Парски ( Parski - szaniec),главное укрытие.

1– солдатский каземат, 7 – колодец, 8 – уборная, 21 – офицерский каземат

Укрытие для пехоты (Infanterieraum) Бзово (Bzowo) на 1 – 2 взвода пехоты (60 – 120 чел.). Восьмиказематная казарма с генераторной, кухней, уборной и горжевым полукапониром.

Предмостная пулемётная башня (MG-turm), Мазурская позиция, в Миколайках (Nikolaiken, Mikołajki). Гарнизон – 25 чел. Вооружение – 4 станковых пулемёта, стрелковое вооружение.

Предмостный блокгауз в Миколайках. Гарнизон н/у. Вооружение стрелковое.

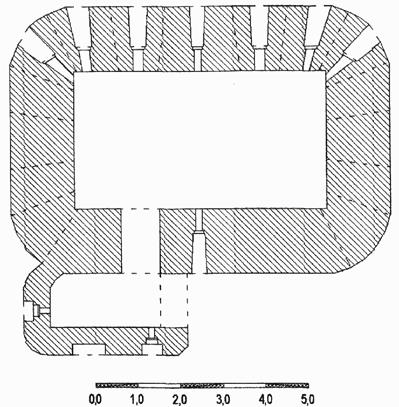

Пулемётный пост D. Гарнизон 3 чел.Вооружение – 1 пулемёт. 1 – вход, 6 – склад, 8 – боевой каземат.
