Усталость материалов. Кривые выносливости, уравнения. Влияние факторов на усталостную прочность

Классификация по количеству циклов нагружения:

1. квазистатическое нагружение (от 1 до 100 циклов нагружения);

2. малоцикловая усталость (от 100 до 10000 циклов нагружения;

3. многоцикловая усталость (более 10000 циклов нагружения).

Классификация по напряжениям:

1. напряжения много больше предела текучести и близки к пределу прочности металла (σ_п);

2. напряжения равны или больше предела текучести в определенных точках сечения детали;

3. напряжения меньше предела текучести во всех точках.

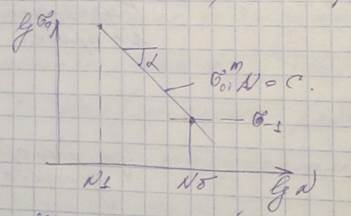

Кривые выносливости (усталости):

P – нагрузка

N – пробег

lgN – логарифм долговечности

lgG – логарифм напряжения

Кривая выносливости для углеродистых сталей. Имеется горизонтальный участок напряжения при которых он возникает.

Кривая второго типа:

Отсутствует горизонтальный участок. Легированные стали в сплаве цветных металлов.

Условный предел выносливости – напряжения при заданном количестве нагружений.

Кривая третьего типа (цветные металлы, некоторые сплавы):

Влияние на усталостную прочность различных факторов:

1. состояние поверхности детали:

1.1. шероховатость;

1.2. физико-химическое состояние;

2. остаточные напряжения – напряжения действующие в детали при отсутствии каких-либо нагрузок;

3. дефекты поверхностного слоя (обработка резанием)

4. масштабный фактор – зависимость размера дефектов от размера детали.
