Сурет 4

SDH барлық желі бөліктерін қамтитын универсальды транспорттық жүйені ұйымдастырады және келесі функцияларды орындайды:

54-сұрақ

SDH желісінің топологиялары. Схемаларын сызып түсіндіріңіз.

Дәріс 6

SDH желінің топологиясы.

Топология түрлері, схемалары, артықшылығы және кемшілігі.

SDH желісін құру кезіндегі бірінші мәселе, ол топологияны дұрыс таңдау.

Ол үшін желіні жобалау кезінде бірнеше кезеңдерден өту керек:

- берілген топологияға сәйкес желі түйіндерінің құрылымдарын таңдау есептері;

- басқару желілерін қалыптастыру

- синхрондау.

Топология тұрлері:

9. Нүкте-нүкте

10. Сызықты тізбек

11. Жұлдыз

12. Сақина

Топология « Нүкте-нүкте» (1 сурет) бұл қарапайым топология, регенераторы бар немесе жоқ оптикалық байланыс кабельдерімен қосылған екі терминальды мультиплексордан тұрады. Мультиплексорлердің әр қайсысы трибутарлық ағындардың Е1, Е2 және т.б. концентраторы сияқты әсер етеді. Бұл топология жоғарғы жылдамдықты магистральдық каналдар арқылы көп ағынды мәліметтерді беру үшін кеңінен қолданылады. Бұл топология резервтеусіз және 100 пайызды резервтеу схемасы түрінде іске асырылады, негізгі және резервті агрегаттық каналдары пайдаланылады.

Сурет 1. Нүкте-нүкте топологиясының схемалары

Негізгі арнаның істен шығуы кезінде желі ондаған миллисекунт санаулы уақытта резервтіге ауысады. Ол «тізбекті сызықты тізбек» топологиясы үшін негізгі болып табылады, өйткені оны резервтеу мен «сақина» топологиясының жаңа нұсқасы ретінде қарастыруға болады.

Топология «Сызықты тізбек» кейбір жол нүктелерінің тармақталу мүмкіндігінің болуына байланысты пайдаланылады, бұл жағдайда каналдарды ендіріп және шығару үшін байланыс жолы бойына ендіру/шығару мультиплексорларын қосу арқылы іске асырылады.

Сурет 2. Сызықты тізбек топологиясының схемалары

Резервтеусіз схема

1+1 типті резервтеуі бар күрделі схема

Сурет 3 Сызықты тізбек топологиясының схемалары

«Жұлдыз» топологиясында желінің бір түйіні (кросс-коннектор) трафиктің бөлігін басқа алыстағы түйіндерге, ал қалған бөлігін тұтынушы терминалдарға бөлу арқылы концентратор немесе хаб ролін атқарады.

MUX

MUX SMUX ADM

MUX

Сурет 4 Жұлдыз топологиясының схемасы

Топология «Сақина» SDH желісін бірінші екі деңгей арқылы (STM-1 и STM-4) құру кезінде кеңінен пайдаланылады. Бұл схемада бір бағыттағы немесе екі бағыттағы трафиканы беру үшін ендіру/шығару мультиплексорлары сақина болып қосылады. Сақина топологиясының кеңінен пайдалануы, оның негізінде құрылған желінің бұзылғанан кейін, өзіндік қалпына келтіру қабілетіне байланысты.

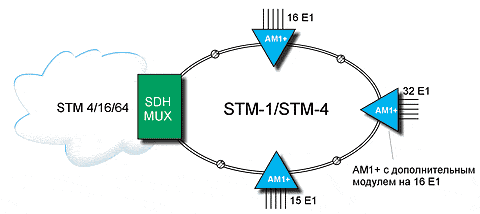

Сурет 5 Сақина топологиясының схемасы

55-сұрақ

SDH архитектурасы, оның түрлері.

Дәріс 7

SDH желінің архитектурасы

Архитектура түрлері, схемалары, артықшылығы және кемшілігі.

SDH желісін құру кезіндегі бірінші мәселе, ол топологияны дұрыс таңдау.

Ол үшін желіні жобалау кезінде бірнеше кезеңдерден өту керек:

- берілген топологияға сәйкес желі түйіндерінің құрылымдарын таңдау есептері;

- басқару желілерін қалыптастыру

- синхрондау.

Топология тұрлері:

1 Радиалді - сақиналы архитектура

2 " Сақина - Сақина " архитектура

3 Каскадты түрі

4 Сызықты

5 Тармақталған

Сызықты (1 сурет) бұл қарапайым, регенераторы бар немесе жоқ оптикалық байланыс кабельдерімен қосылған екі терминальды мультиплексордан, кросс коннектордан және регенератордан тұрады.

Радиалді - сақиналы архитектура

Қандай топология қолданған?

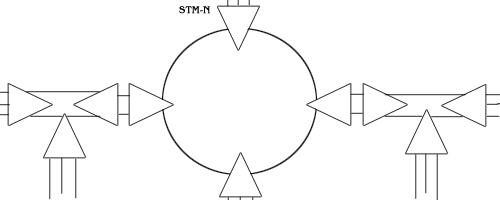

Сурет 2 Радиалді - сақиналы архитектура

" Сақина - Сақина " архитектура

Сақинадағы деңгейлер SDH иерархиясына сәйкес өзгеруі немесе бір деңгейде болуы мүмкін. Сурет 2 деңгей - STM-4, сурет - 3 каскадты схемада деңгейлер - STM-1, STM-4, STM-16 тұрады.

Сурет 3. "Сақина - Сақина " архитектура

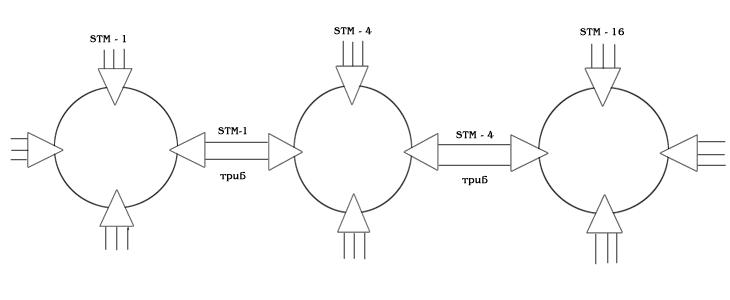

Сурет 4. Каскадты түрі - 3 сақиналы

Сызықты (5-6 сурет) бұл қарапайым, регенераторы бар немесе жоқ оптикалық байланыс кабельдерімен қосылған екі терминальды мультиплексордан, кросс коннектордан және регенератордан тұрады.

Резервтеусіз схема

1+1 типті резервтеуі бар күрделі схема

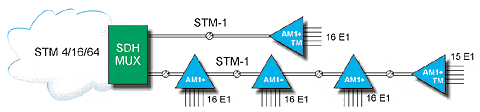

Сурет 5 Сызықты архитектура

Сурет 6 Сызықты архитектура

Сурет 7 Тасушы желілердің архитектурасы

Сақиналық желілер олардың «өміршеңдігінің» ерекше қасиеттерінің және жоғары емес құнына байланысты жергілікті және аймақтық операторларда кең қолданыс алған. Бұл желілерде желінің зақымдалуы, аппаратураның бас тартуының блокталуы мүмкін және ақпараттық сигналдар үшін мәнді шығынсыз өтуі мүмкін. Тасушы желілердің сақиналы архитектураларының мысалдары

7 Сурет – Жеке трактінің қорғанысы бар екі бағытты сақина

8 Сурет – Екі бағытты сақина мультиплексерлеудің қорғанысты секциясы бар

9 Сурет – Сақиналық желіде қорғанысты ауысып қосу

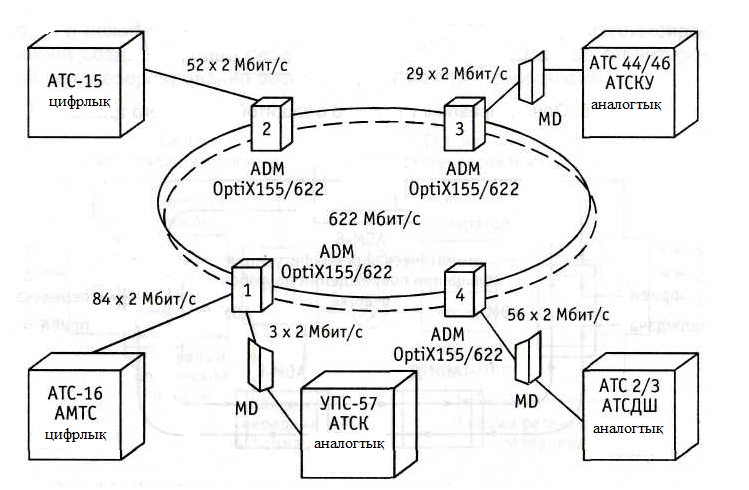

10 Сурет– Қалалық телефондық желінің тасушы желісі

11 Сурет – Синхрондау желінің архитектурасы

SDH желілік элементі BITS (Building timing Supply) құрылғысына тактілеу сигналын енгізу мүмкіндігін береді, ол тактілік сигналдың бұрмалануын азайтады. Аралық желілік элементтер тікелей BITS көмегімен алынатын тактілік сигналды қолданады (11сурет).

56-сұрақ

Желіні төртдеңгейлі басқару моделінің схемасы.

Дәріс 12

SDH желісін басқару принциптері.

Схемалары және жұмыс әрекеті.

Желіні басқару:

- жұмыс істеу;

- әкімшілік ету;

- қызмет ету.

ТӨРТ ДЕҢГЕЙЛІ ЖЕЛІЛЕРДІ БАСҚАРУ МОДЕЛІ

Жалпы телекоммуникация желілерін басқару (TMN) схемасы төрт деңгейлі басқару моделінде көрсетіледі:

- бизнес - менеджмент (желілердің экономикалық тиімділігін басқарудың жоғарғы деңгейі - BOS);

- сервис – менеджмент (желі сервисін басқару деңгейі - SOS);

- желілік – менеджмент (желілерді басқару жүйесінің деңгейі - NOS);

- элемент – менеджмент (менеджерлер элементінің төменгі деңгейі EM немесе желі элементтерін басқару жүйелері EOS).

Элемент –менеджер EM желінің жеке элементтерінің NE жұмысын басқарады (мультиплексор, коммутатор, регенератор және т.б.). Оның мақсаты:

- желі элементтерінің конфигурациясын – конфигурация параметрлерін қою, мысалы каналдардың қызметін, трибтық интерфейстерді бөлуді, уақытын қою;

- мониторинг – жұмыс істеу қабілетінің дәрежесін анықтау, авриялық (А) жағдай болған кезде сигналдарды жинақтау және өңдеу, қай элементте болғанын А;

- беру функциясын басқару – операциялық параметрлерін басқару, беруді толығымен қамтамасыз ету, резервті мүмкін жағдайда қосу;

- TMN нің жұмыс істеуін басқару авриялық жағдай пайда болғандағы сигнал ағындарын басқару, қай ақпаратта пайда болғанын адресін, қандай қате екенін, қызмет каналымен ақпаратты беру SDH фреймасындағы SOH арқылы қалыптасқан, синхронизация сигналын өндіру және тексеру (қадағалау);

- желі элементтерін тестілеу – берілген тиісті жабдықтардытестілеу;

- бөлінген қабат шеңберінен NE шығармау – севисті іске асыру NE, NE түскен ақпаратты осы қабат үшін өңдеу.

-

Желілік – менеджер функциясы:

- мониторинг – берумаршрутын тексеру, беру сапаын тексеру;

- желілік топологияларын басқару – маршруттарды ауыстырып қосу жәнеоны қайта қалпына келтіру;

- бөлінген қабат шеңберінен шығармау – NM желілік менеджер сервисін іске асыру және NE түскен ақпаратты өңдеу.

Сервис – менеджер традициялық желі сервис түрлерін іске асырады – телефондық сервис, әр түрлі беру мәліметтерін және басқа да. Ол келесі функцияларды орындайды:

- мониторинг – тексеру сервисін іске асыру мүмкіндігін, беру маршруттарының NM қабатындағы мүмкіндігін;

- басқару – сервис сипаттамалаларын басқару, маршруттарын өзгертуге қарсылық жасау желі ішінде;

- бөлінген қабат шеңберінен шығармау – SM сервисін іске асыру және NM түскен ақпаратты өңдеу.

Сурет 1 Басқару схемасы бір түрі

\
