Кольцевой роторный пневмодвигатель Ламба

Этот двигатель был запатентован в 1842 году, он был предназначен для работы с воздухом или паром как в качестве пневмомотора ток и в качестве насоса. Был ли он когда-либо построен или нет в настоящее время неизвестно. Однако эта схема является сегодня одной из самых популярных у современных изготовителей расходомеров. Рабочая камера образована двумя неподвижными цилиндрами - внешним и внутренним, разделена на две части: неподвижной перегородкой с одной стороны и подвижным кольцевым ротором (поршнем) с прорезью ля перегородки - с другой. Ротор работает попеременно то внешней, то внутренней поверхностью кольца. К центру ротора прикреплен вал с кривошипом, который совершает вращательные движения.

Ниже приведена схема двухкамерной расширительной машины. Эта машина имеет две рабочие камеры и два кольцевых поршня, которые связаны с общим валом. Вторая и последующие внешние камеры нужны для более эффективного использования пара.

Двигатель Ванкеля (Роторно-поршневой ДВС)

Первый работающий роторный двигатель был представлен в 1957 году на конференции Общества германских инженеров (VDI) Феликсом Ванкелем и Вальтером Фройде. Ванкель за свою жизнь перепробовал массу профессий: от ученика наборщика в издательстве научной литературы до младшего продавца, - но так и не удосужился получить высшее образование. В конце концов он остановился на изобретении механических устройств. Изготовление роторных насосов и компрессоров перемежалось с тюремными отсидками: сначала за критику финансовых злоупотреблений нацистской региональной верхушки, а потом за сотрудничество с теми же нацистами (в годы Второй мировой войны Ванкель успешно решал вопросы уплотнителей для немецких торпед и авиадвигателей). Выйдя на свободу в 1946 году, изобретатель восстановил свою лабораторию в Линдау, на берегу Боденского озера (ее уничтожили в 1945 году французкие войска), и возобновил работы по двигателю. Еще через пять лет Ванкелю удалось заинтересовать своим проектом немецкую компанию NSU. С каждым годом ее двигатели работали все дольше и дольше: если в 1957 году один из прототипов наработал 2 часа и развил мощность в 21 л.с., то через год - 100 часов при мощности 29 л.с. Видимо этих параметров оказалось достаточно, чтобы в мире началась "ванкелемания" - лицензии на двигатель сначала приобретает сначала корпорация Curtiss-Wright, годом спустя Daimler-Benz, MAN, Friedrich Krupp и Mazda.

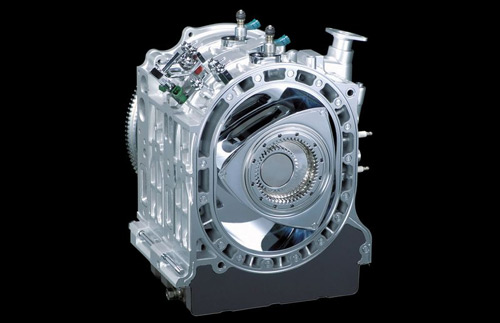

Название самой последней разработки компании Mazda, роторного двигателя Renesis, образовано от сочетания слов Rotary Engine: роторный двигатель и Genesis: процесс становления, поэтому его можно вольно расшифровать, как "новая жизнь роторного двигателя". В основу разработки был положен роторный двигатель с несколькими боковыми окнами (MSP-E). Этот двигатель впервые использовали в концептуальном спорткаре Mazda RX-01, продемонстрированном на Токийском автосалоне 1995 года, а затем его улучшенная версия была представлена там же в 1999 году в четырехдверном концептуальном спорткаре RX-EVOLV. Renesis - окончательная серийная версия этого двигателя, итог многолетних целенаправленных разработок. Именно под этот двигатель создавалась новая модель - Mazda RX-8.

Силовая трансмиссия Renesis предлагается в двух вариантах: повышенной мощности (170 кВт (231 л.с.) при 8200 об/мин, макс. 9000 об/мин) и базовый силовой агрегат (141 кВт (192 л.с.) при 7000 об/мин, макс. 7500 об/мин) для обычного вождения с превосходной управляемостью. Двигатель Renesis существенно отличается по своей конструкции от обычных современных роторных двигателей. Технология выпуска через боковые окна значительно повышает экономичность двигателя. Renesis также имеет новые топливные форсунки, обеспечивающие сверхтонкое распыление, и высокоэффективные свечи зажигания для улучшенного сгорания топливовоздушной смеси. Выпускной коллектор имеет двойную стенку и поддерживает высокую температуру выхлопных газов, уменьшая время прогрева каталитического нейтрализатора. Новая система смазки уменьшенной высоты с "мокрым картером" содержит маслосборник глубиной 40 мм - вдвое меньшей, чем у обычных современных роторных двигателей. Renesis обладает превосходными акустическими свойствами - он порадует ценителя спортивного звука звонкими и прозрачными нотами на верхах и сочными на низах. Он не только работает невероятно плавно, но и звучит именно так, как должна звучать силовая трансмиссия спорткара.

Но в чем же преимущества роторного двигателя перед поршневым? Из-за отсутствия потребности в поршнях, шатунах и коленвале основной блок роторного двигателя легче и занимает меньше места, при лучших динамических характеристиках. Малые размеры роторного двигателя выгодны не только тем, что уменьшают массу - они также улучшают управляемость, облегчают оптимальное расположение трансмиссии и позволяют сделать автомобиль более вместительным.

Все части роторного двигателя непрерывно вращаются в одном направлении, а не изменяют направление своего движения так, как поршни обычного двигателя. Роторные двигатели внутренне сбалансированы, что снижает уровень вибрации. "Ванкель" (второе название этого типа мотора) выдает мощность более равномерно и плавно. С каждым полным оборотом ротора выходной вал оборачивается 3 раза. Каждое отдельное сгорание происходит в течение 90-градусной фазы вращения ротора, т.е. в течение 270-градусной фазы вращения выходного вала. Это значит, что однороторный двигатель выдает мощность в течение трех четвертей каждого оборота выходного вала. Учтите, что одноцилиндровый поршневой двигатель выдает мощность только в течение одной четверти каждого оборота выходного вала.

Роторный двигатель Mazda RX-8 имеет меньшее количество движущихся частей по сравнению с аналогичным четырехтактным поршневым двигателем. Двухроторный двигатель имеет три основные движущиеся части: два ротора и выходной вал. Даже самый простой четырехцилиндровый поршневой двигатель имеет как минимум 40 движущихся частей, включая поршни, шатуны, распредвал, клапаны, пружины клапанов, качалки, ремень ГРМ, распределительные шестерни и коленвал.

Список использованной литературы:

1. http://portalik.flyfm.net/

2. http://npopramen.ru/information/story

3. http://ru.wikipedia.org/wiki/Двигатель_Ванкеля

4. http://rx8.katit.ru/mazda-rx8-rotor/

5. http://www.rotor-motor.ru/page02.htm
