Назначение повторного заземления нулевого защитного проводника





Рис. 4.9. Замыкание на корпус в системе TN-S

При замыкании фазы на корпус в сети, не имеющей повторного заземления нулевого защитного проводника (рис.4.9), участок нулевого защитного проводника, находящийся за местом замыкания, и все присоединенные к нему корпуса окажутся под напряжением относительно земли U к,равным:

(4.3)

где I к – ток КЗ, проходящий по петле фаза-нуль, А; z PEN– полное сопротивление участка нулевого защитного проводника, обтекаемого током I к, Ом (т. е. участка АВ).

Напряжение U к будет существовать в течение аварийного периода, т. е. с момента замыкания фазы на корпус до автоматического отключения поврежденной установки от сети.

Если для упрощения пренебречь сопротивлением обмоток источника тока и индуктивным сопротивлением петли фаза-нуль, а также считать, что фазный и нулевой защитный проводники обладают лишь активными сопротивлениями R L1 и R PE, то (4.3) примет вид:

. (4.4)

Если нулевой защитный проводник будет иметь повторное заземление с сопротивлением r П (на рис. 4.9 это заземление показано пунктиром), то U к снизится до значения, определяемого формулой:

, (4.5)

где I з ток, стекающий в землю через сопротивление r п, А; Uав падение напряжения в нулевом защитном проводнике на участке АВ; r 0 сопротивление заземлениянейтрали источника тока, Ом.

Итак, повторное заземление нулевого защитного проводника снижает напряжение на зануленных корпусах в период замыкания фазы на корпус.





Назначение, принцип действия, область применения. Защитным отключением называется автоматическое отключение электроустановок при однофазном (однополюсном) прикосновении к частям, находящимся под напряжением, недопустимым для человека, и (или) при возникновении в электроустановке тока утечки (замыкания), превышающего заданные значения.

Назначение защитного отключения - обеспечение электробезопасности, что достигается за счет ограничения времени воздействия опасного тока на человека. Защита осуществляется специальным устройством защитного отключения (УЗО), которое, работая в дежурном режиме, постоянно контролирует условия поражения человека электрическим током.

Область применения: электроустановки в сетях с любым напряжением и любым режимом нейтрали.

УЗО, реагирующее на дифференциальный (остаточный) ток, находят широкое применение во всех отраслях промышленности. Характерной их особенностью является многофункциональность. Такие УЗО могут осуществлять защиту человека от поражения электрическим током при прямом прикосновении, при косвенном прикосновении, при несимметричном снижении изоляции проводов относительно земли в зоне защиты устройства, при замыканиях на землю и в других ситуациях.

По условиям функционирования дифференциальные УЗО подразделяются на следующие типы: АС, А, В, S, G.

УЗО типа АС – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий.

УЗО типа А – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие.

УЗО типа В – устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи.

УЗО типа S – устройство защитного отключения, селективное (с выдержкой времени отключения).

УЗО типа G – то же, что и типа S,но с меньшей выдержкой времени

Конструктивно дифференциальные УЗО разделяются на два типа:

  • Электромеханические УЗО, функционально не зависящие от напряжения питания. Источником энергии, необходимой для функционирования таких УЗО – выполнения защитных функций, включая операцию отключения, является сам входной сигнал – дифференциальный ток, на который оно реагирует.
  • Электронные УЗО, функционально зависящие от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника.

Основными параметрами УЗО дифференциального типа являются:

· Уставка (дифференциальный отключающий ток);

· Время срабатывания;

· Ток нагрузки;

· Напряжение питания.

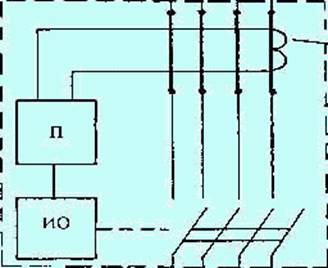

Схема включения УЗО, реагирующего на дифференциальный ток в сети с заземленной нейтралью типа TN - S представлена на рис 4.13.





УЗО, реагирующее на дифференциальный (остаточный) ток, находят широкое применение во всех отраслях промышленности. Характерной их особенностью является многофункциональность. Такие УЗО могут осуществлять защиту человека от поражения электрическим током при прямом прикосновении, при косвенном прикосновении, при несимметричном снижении изоляции проводов относительно земли в зоне защиты устройства, при замыканиях на землю и в других ситуациях.

Принцип действия УЗО дифференциального типа заключается в том, что оно постоянно контролирует дифференциальный ток и сравнивает его с уставкой. При превышении значения дифференциального тока уставки УЗО срабатывает и отключает аварийный потребитель электроэнергии от сети. Входным сигналом для трехфазныхУЗО является ток нулевой последовательности. Входной сигнал УЗО функционально связан с током, протекающим через тело человека I h.

Область применения УЗО дифференциального типа – сети с заземленной нейтралью напряжением до 1 кВ (система TN - S).
