Контроль изоляции

Для контроля применяют:

1. Измерение в отключенной установке один раз в год, а также вне очереди при обнаружения дефектов и после ремонта.

2. Испытание повышенным напряжением в отключенной установке, т.е. испытывают эл. прочность изоляции (способность выдерживать рабочее напряжение) и выявляют дефекты.

в течении 1 минуты

3. Непрерывный контроль и измерение без отключения рабочего напряжения.

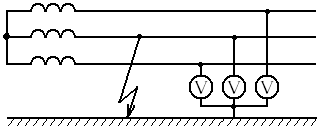

а) Метод 3-х вольтметров.

Рис.10.

В сеть между каждой фазой и землей включают вольтметры с большим омическим сопротивлением. Способ наиболее простой, но имеет недостатки:

· схема не реагирует на симметричное снижение всех фаз;

· на показания вольтметров оказывают влияние емкостные составляющие сопротивлений изоляции.

б) Метод наложения оперативного тока на рабочий.

Рис.11.

Ток утечки зависит от состояния изоляции

Преимущества: схема реагирует на симметричное и несимметричное снижение ; имеется сигнализация о предельно – допустимом снижении ; входное сопротивление схемы высокое, что обеспечивает надежность.

Слой диэлектрика, которым покрывают поверхность токоведущих элементов, или конструкция из непроводящего материала, с помощью которой токоведущие части отделяются от остальных частей электрооборудования. Выделяют следующие виды изоляции:

• рабочая — электрическая изоляция токоведущих частей электроустановки, обеспечивающая ее нормальную работу и защиту от поражения электрическим током;
• дополнительная — электрическая изоляция, предусмотренная дополнительно к рабочей изоляции для защиты от поражения электрическим током в случае повреждения рабочей изоляции;
• двойная — изоляция, состоящая из рабочей и дополнительной изоляции;
• усиленная — улучшенная рабочая изоляция, которая обеспечивает такую же защиту от поражения электрическим током, как и двойная изоляция;
• сопротивление изоляции должно быть не менее 0.5 МОм.
