Тангенциальная составляющая ускорения 4 page





Чтобы ось гироскопа изменила свое направление в пространстве, необходимо, согласно (19.3), отличие от нуля момента внешних сил. Если момент внешних сил, приложенных к вращающемуся гироскопу, относительно его центра масс отличен от нуля, то наблюдается явление, получившее название гироскопического эффекта. Оно состоит в том, что под действием пары сил F, приложенной к оси вращающегося гироскопа, ось гироскопа (рис. 33) поворачивается вокруг прямой О 3 О 3, а не вокруг прямой O 2 O 2, как это казалось бы естественным на первый взгляд (O 1 O 1 и O 2 O 2 лежат в плоскости чертежа, а О 3 О 3 и силы F перпендикулярны ей).

Гироскопический эффект объясняется следующим образом. Момент М пары сил F направлен вдоль прямой О 2 О 2. За время d t момент импульса L гироскопа получит приращение dL=Md t (направление dL совпадает с направлением М) и станет равным L'=L+dL. Направление вектора L' совпадает с новым направлением оси вращения гироскопа. Таким образом, ось вращения гироскопа повернется вокруг прямой О 3 О 3. Если время действия силы мало, то, хотя момент сил М и велик, изменение момента импульса dL гироскопа будет также весьма малым. Поэтому кратковременное дейст­вие сил практически не приводит к изменению ориентации оси вращения гироскопа в пространстве. Для ее изменения следует прикладывать силы в течение длительного времени.

Если ось гироскопа закреплена подшипниками, то вследствие гироскопического эффекта возникают так называемые гироскопические силы, действующие на опоры, в которых вращается ось гироскопа. Их действие необходимо учитывать при констру­ировании устройств, содержащих быстровращающиеся массивные составные части. Гироскопические силы имеют смысл только во вращающейся системе отсчета и явля­ются частным случаем кориолисовой силы инерции (см. § 27).

Гироскопы применяются в различных гироскопических навигационных приборах (гирокомпас, гирогоризонт и т. д.). Другое важное применение гироскопов — поддер­жание заданного направления движения транспортных средств, например судна (авто­рулевой) и самолета (автопилот) и т. д. При всяком отклонении от курса вследствие каких-то воздействий (волны, порыва ветра и т. д.) положение оси гироскопа в про­странстве сохраняется. Следовательно, ось гироскопа вместе с рамами карданова подвеса поворачивается относительно движущегося устройства. Поворот рам карданова подвеса с помощью определенных приспособлений включает рули управления, которые возвращают движение к заданному курсу.

Впервые гироскоп применен французским физиком Ж. Фуко (1819—1868) для доказательства вращения Земли.

§ 21. Деформации твердого тела

Рассматривая механику твердого тела, мы пользовались понятием абсолютно твердого тела. Однако в природе абсолютно твердых тел нет, так как все реальные тела под действием сил изменяют свою форму и размеры, т. е. деформируются.

Деформация называется упругой, если после прекращения действия внешних сил тело принимает первоначальные размеры и форму. Деформации, которые сохраняются в теле после прекращения действия внешних сил, называются пластическими (или остаточными). Деформации реального тела всегда пластические, так как они после прекращения действия внешних сил никогда полностью не исчезают. Однако если остаточные деформации малы, то ими можно пренебречь и рассматривать упругие деформации, что мы и будем делать.

В теории упругости доказывается, что все виды деформаций (растяжение или сжатие, сдвиг, изгиб, кручение) могут быть сведены к одновременно происходящим деформациям растяжения или сжатия и сдвига.

Рассмотрим однородный стержень длиной l и площадью поперечного сечения S (рис. 34), к концам которого приложены направленные вдоль его оси силы F1 и F2 (F 1 =F 2 =F), в результате чего длина стержня меняется на величину D l. Естественно, что при растяжении D l положительно, а при сжатии отрицательно.

Сила, действующая на единицу площади поперечного сечения, называется напряже­нием:

(21.1)

Если сила направлена по нормали к поверхности, напряжение называется нормальным, если же по касательной к поверхности — тангенциальным.

Количественной мерой, характеризующей степень деформации, испытываемой те­лом, является его относительная деформация. Так, относительное изменение длины стержня (продольная деформация)

(21.2)

относительное поперечное растяжение (сжатие)

где d — диаметр стержня.

Деформации e и e' всегда имеют разные знаки (при растяжении D l положительно, a D d отрицательно, при сжатии D l отрицательно, a D d положительно). Из опыта вытекает взаимосвязь e и e':

где m положительный коэффициент, зависящий от свойств материала и называемый коэффициентом Пуассона*.

Английский физик Р. Гук (1635—1703) экспериментально установил, что для малых деформаций относительное удлинение e и напряжение s прямо пропорциональны друг другу:

(21.3)

где коэффициент пропорциональности Е называется модулем Юнга**. Из выражения (21.3) видно, что модуль Юнга определяется напряжением, вызывающим относитель­ное удлинение, равное единице.

Из формул (21.2), (21.3) и (21.1) вытекает, что

или

(21.4)

где k— коэффициент упругости. Выражение (21.4) также задает закон Гука, согласно которому удлинение стержня при упругой деформации пропорционально действующей на стержень силе.

* С. Пуассон (1781—1840) — французский ученый.

** Т. Юнг (1773—1829) — английский ученый.

Деформации твердых тел подчиняются закону Гука до известного предела. Связь между деформацией и напряжением представляется в виде диаграммы напряжений, качественный ход которой мы рассмотрим для металлического образца (рис. 35). Из рисунка видно, что линейная зависимость s(e), установленная Гуком, выполняется лишь в очень узких пределах до так называемого предела пропорциональности (sп). При дальнейшем увеличении напряжения деформация еще упругая (хотя зависимость s(e) уже нелинейна) и до предела упругости (sу) остаточные деформации не возникают. За пределом упругости в теле возникают остаточные деформации и график, описывающий возвращение тела в первоначальное состояние после прекращения действия силы, изобразится не кривой ВО, а параллельной ей — CF. Напряжение, при котором появляется заметная остаточная деформация (»0,2%), называется пределом текучести (sт) — точка С на кривой. В области CD деформация возрастает без увеличения напряжения, т. е. тело как бы «течет». Эта область называется областью текучести (или областью пластических деформаций). Материалы, для которых область текучести зна­чительна, называются вязкими, для которых же она практически отсутствует — хруп­кими. При дальнейшем растяжении (за точку D) происходит разрушение тела. Мак­симальное напряжение, возникающее в теле до разрушения, называется пределом прочности (sр).

Диаграмма напряжений для реальных твердых тел зависит от различных факторов. Одно и то же твердое тело может при кратковременном действии сил проявлять себя как хрупкое, а при длительных, но слабых силах является текучим.

Вычислим потенциальную энергию упругорастянутого (сжатого) стержня, которая равна работе, совершаемой внешними силами при деформации:

где х — абсолютное удлинение стержня, изменяющееся в процессе деформации от 0 до D l. Согласно закону Гука (21.4), F=kx=ESx/l. Поэтому

т. е. потенциальная энергия упругорастянутого стержня пропорциональна квадрату деформации (D l)2.

Деформацию сдвига проще всего осуществить, если взять брусок, имеющий форму прямоугольного параллелепипеда, и приложить к нему силу Ft , (рис. 36), касательную к его поверхности (нижняя часть бруска закреплена неподвижно). Относительная деформация сдвига определяется из формулы

где D s — абсолютный сдвиг параллельных слоев тела относительно друг друга; h — расстояние между слоями (для малых углов tgg»g).

Задачи

4.1. С одного уровня наклонной плоскости одновременно начинают скатываться без скольжения сплошные цилиндр и шар одинаковых масс и одинаковых радиусов. Определить: 1) отноше­ние скоростей цилиндра и шара на данном уровне; 2) их отношение в данный момент време­ни. [1) 14/15; 2) 14/15]

4.2. К ободу однородного сплошного диска радиусом R= 0,5 м приложена постоянная касатель­ная сила F =100 H. При вращении диска на него действует момент сил трения М =2 Н×м. Определить массу m диска, если известно, что его угловое ускорение в постоянно и равно 12 рад/с2. [32 кг]

4.3. Через неподвижный блок в виде однородного сплошного цилиндра массой m =1 кг перекину­та невесомая нить, к концам которой прикреплены тепа массами m 1=1 кг и m 2=2 кг. Прене­брегая трением в оси блока, определить: 1) ускорение грузов; 2) отношения Т 2 1 сил на­тяжения нити. [1) 2,8 м/с2; 2) 1,11]

4.4. Скорость вращения колеса, момент инерции которого 2 кг×м2, вращающегося при торможении равнозамедленно, за время t =1 мин уменьшилась от n 1=300 мин–1 до n 2=180 мин–1. Определить: 1) угловое ускорение e колеса; 2) момент М силы торможения; 3) работу силы торможения. [1) 0,21 рад/с2; 2) 0,42 Н×м; 3) 630 Дж]

4.5. Человек массой m =80 кг, стоящий на краю горизонтальной платформы массой M =100 кг, вращающейся по инерции вокруг неподвижной вертикальной оси с частотой n 1=10 мин–1, переходит к ее центру. Считая платформу круглым однородным диском, а человека —точеч­ной массой, определить, с какой частотой n 2 будет тогда вращаться платформа. [26 мин–1]

4.6. Определить относительное удлинение алюминиевого стержня, если при его растяжении затрачена работа 62,1 Дж. Длина стержня 2 м, площадь поперечного сечения 1 мм2, модуль Юнга для алюминия E =69 ГПа. [D l/l= =0,03]

Глава 5 Тяготение. Элементы теории поля

§ 22. Законы Кеплера. Закон всемирного тяготения

Еще в глубокой древности было замечено, что в отличие от звезд, которые неизменно сохраняют свое взаимное расположение в пространстве в течение столетий, планеты описывают среди звезд сложнейшие траектории. Для объяснения петлеобразного дви­жения планет древнегреческий ученый К. Птоломей (II в. н. э.), считая Землю рас­положенной в центре Вселенной, предположил, что каждая из планет движется по малому кругу (эпициклу), центр которого равномерно движется по большому кругу, в центре которого находится Земля. Эта концепция получила название птоломеевой геоцентрической системы мира.

В начале XVI в. польским астрономом Н. Коперником (1473—1543) обоснована гелиоцентрическая система (см. § 5), согласно которой движения небесных тел объясняются движением Земли (а также других планет) вокруг Солнца и суточным вращением Земли. Теория и наблюдения Коперника воспринимались как занимательная фантазия.

К началу XVII столетия большинство ученых убедилось, однако, в справедливости гелиоцентрической системы мира. И. Кеплер (1571—1630), обработав и уточнив ре­зультаты многочисленных наблюдений датского астронома Т. Браге (1546—1601), изложил законы движения планет:

1. Каждая планета движется по эллипсу, в одном из фокусов которого находится Солнце.

2. Радиус-вектор планеты за равные промежутки времени описывает одинаковые площади.

3. Квадраты периодов обращения планет вокруг Солнца относятся как кубы боль­ших полуосей их орбит.

Впоследствии И. Ньютон, изучая движение небесных тел, на основании законов Кеплера и основных законов динамики открыл всеобщий закон всемирного тяготения: между любыми двумя материальными точками действует сила взаимного притяжения, прямо пропорциональная произведению масс этих точек (m 1 и т 2) и обратно пропорци­ональная квадрату расстояния между ними (r 2):

(22.1)

Эта сила называется гравитационной (или силой всемирного тяготения). Силы тяготения всегда являются силами притяжения и направлены вдоль прямой, проходящей через взаимодействующие тела. Коэффициент пропорциональности G называется гравитаци­онной постоянной.

Закон всемирного тяготения установлен для тел, принимаемых за материальные точки, т. е. для таких тел, размеры которых малы по сравнению с расстоянием между ними. Если же размеры взаимодействующих тел сравнимы с расстоянием между ними, то эти тела надо разбить на точечные элементы, подсчитать по формуле (22.1) силы притяжения между всеми попарно взятыми элементами, а затем геометрически их сложить (проинтегрировать), что является довольно сложной математической задачей.

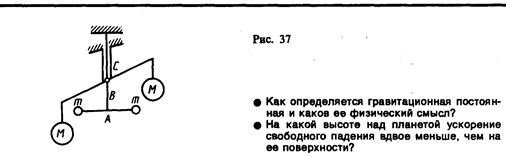

Впервые экспериментальное доказательство закона всемирного тяготения для зем­ных тел, а также числовое определение гравитационной постоянной G проведено английским физиком Г. Кавендишем (1731—1810). Принципиальная схема опыта Кавендиша, применившего крутильные весы, представлена на рис. 37. Легкое коромысло А с двумя одинаковыми шариками массой m =729 г подвешено на упругой нити В. На коромысле С укреплены на той же высоте массивные шары массой M =158 кг. Поворачивая коромысло С вокруг вертикальной оси, можно изменять расстояние между шарами с массами т и М. Под действием пары сил, приложенных к шарам т со стороны шаров М, коромысло А поворачивается в горизонтальной плоскости, закручи­вая нить В до тех пор, пока момент сил упругости не уравновесит момента сил тяготения. Зная упругие свойства нити, по измеренному углу поворота можно найти возникающие силы притяжения, а таккак массы шаров известны, то и вычислить значение G.

Значение G, приводимое в таблицах фундаментальных физических постоянных, принимается равным 6,6720×10–11 Н×м/кг2, т. е. два точечных тела массой по 1 кг каждое, находящиеся на расстоянии 1 м друг от друга, притягиваются с силой 6,6720×10–11 H. Очень малая величина G показывает, что сила гравитационного взаимодействия может быть значительной только в случае больших масс.

§ 23. Сила тяжести и вес. Невесомость

На любое тело, расположенное вблизи поверхности Земли, действует сила тяготения F, под влиянием которой и в согласии со вторым законом Ньютона тело начнет двигать­ся с ускорением свободного падения g. Таким образом, в системе отсчета, связанной с Землей, на всякое тело массой т действует сила

называемая силой тяжести.

Согласно фундаментальному физическому закону — обобщенному закону Галилея, все тела в одном и том же поле тяготения падают с одинаковым ускорением. Следова­тельно, в данном месте Земли ускорение свободного падения одинаково для всех тел. Оно изменяется вблизи поверхности Земли с широтой в пределах от 9,780 м/с2 на экваторе до 9,832 м/с2 на полюсах. Это обусловлено суточным вращением Земли вокруг своей оси, с одной стороны, и сплюснутостью Земли — с другой (экваториаль­ный и полярный радиусы Земли равны соответственно 6378 и 6357 км). Так как различие значений g невелико, ускорение свободного падения, которое используется при решении практических задач, принимается равным 9,81 м/с2.

Если пренебречь суточным вращением Земли вокруг своей оси, то сила тяжести и сила гравитационного тяготения равны между собой:

где М — масса Земли; R — расстояние между телом и центром Земли. Эта формула дана для случая, когда тело находится на поверхности Земли.

Пусть тело расположено на высоте h от поверхности Земли, R 0 радиус Земли, тогда

т. е. сила тяжести с удалением от поверхности Земли уменьшается.

В физике применяется также понятие веса тела. Весом тела называют силу, с кото­рой тело вследствие тяготения к Земле действует на опору (или подвес), удержива­ющую тело от свободного падения. Вес тела проявляется только в том случае, если тело движется с ускорением, отличным от g, т. е. когда на тело кроме силы тяжести действуют другие силы. Состояние тела, при котором оно движется только под действием силы тяжести, называется состоянием невесомости.

Таким образом, сила тяжести действует всегда, а вес проявляется только в том случае, когда на тело кроме силы тяжести действуют еще другие силы, вследствие чего тело движется с ускорением а, отличным от g. Если тело движется в поле тяготения Земли с ускорением a¹g, то к этому телу приложена дополнительная сила N, удовлет­воряющая условию

Тогдавес тела

т. е. если тело покоится или движется прямолинейно и равномерно, то а=0 и P'=mg. Если тело свободно движется в поле тяготения по любой траектории и в любом направлении, то a=g и Р' =0, т. е. тело будет невесомым. Например, невесомыми являются тела, находящиеся в космических кораблях, свободно движущихся в космосе.

§ 24. Поле тяготения и то напряженность

Закон тяготения Ньютона определяет зависимость силы тяготения от масс взаимодей­ствующих тел и расстояния между ними, но не показывает, как осуществляется это взаимодействие. Тяготение принадлежит к особой группе взаимодействий. Силы тяго­тения, например, не зависят от того, в какой среде взаимодействующие тела находятся. Тяготение существует и в вакууме.

Гравитационное взаимодействие между телами осуществляется с помощью поля тяготения, или гравитационного поля. Это поле порождается телами и является формой существования материи. Основное свойство поля тяготения заключается в том, что на всякое тело массой т, внесенное в это поле, действует сила тяготения, т. е.

(24.1)

Вектор g не зависит от m и называется напряженностью поля тяготения. Напряженность поля тяготения определяется силой, действующей со стороны поля на материальную точку единичной массы, и совпадает по направлению с действующей силой. Напряжен­ность есть силовая характеристика поля тяготения.

Поле тяготения называется однородным, если его напряженность во всех точках одинакова, и центральным, если во всех точках поля векторы напряженности направ­лены вдоль прямых, которые пересекаются в одной точке (А), неподвижной по отноше­нию к какой-либо инерциальной системе отсчета (рис. 38).

Для графического изображения силового поля используются силовые линии (линии напряженности). Силовые линии выбираются так, что вектор напряженности поля направлен по касательной к силовой линии.

§ 25. Работа в поле тяготения. Потенциал поля тяготения

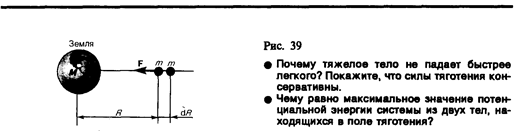

Определим работу, совершаемую силами поля тяготения при перемещении в нем материальной точки массой т. Вычислим, например, какую надо затратить работу для удаления тела массой т от Земли. На расстоянии R (рис. 39) на данное тело действует сила

При перемещении этого тела на расстояние d R совершается работа

(25.1)

Знак минус появляется потому, что сила и перемещение в данном случае проти­воположны по направлению (рис. 39).

Если тело перемещать с расстояния R 1 до R 2, то работа

(25.2)

Из формулы (25.2) вытекает, что затраченная работа в поле тяготения не зависит от траектории перемещения, а определяется лишь начальным и конечным положениями тела, т. е. силы тяготения действительно консервативны, а поле тяготения является потенциальным (см. § 12).

Согласно формуле (12.2), работа, совершаемая консервативными силами, равна изменению потенциальной энергии системы, взятому со знаком минус, т. е.

Из формулы (25.2) получаем

(25.3)

Так как в формулы входит только разность потенциальных энергий в двух состояниях, то для удобства принимают потенциальную энергию при R 2®¥ равной нулю ( П2=0). Тогда (25.3) запишется в виде П1= – GmM/R 1. Так как первая точка была выбрана произвольно, то

Величина

является энергетической характеристикой поля тяготения и называется потенциалом. Потенциал поля тяготения j — скалярная величина, определяемая потенциальной энер­гией тела единичной массы в данной точке поля или работой по перемещению единичной массы из данной точки поля в бесконечность. Таким образом, потенциал поля тяготения, создаваемого телом массой М, равен

(25.4)

где R — расстояние от этого тела до рассматриваемой точки.

Из формулы (25.4) вытекает, что геометрическое место точек с одинаковым потен­циалом образует сферическую поверхность (R =const). Такие поверхности, для которых потенциал постоянен, называются эквипотенциальными.

Рассмотрим взаимосвязь между потенциалом (j) поля тяготения и его напряжен­ностью (g). Из выражений (25.1) и (25.4) следует, что элементарная работа d A, совершаемая силами поля при малом перемещении тела массой т, равна

С другой стороны, d A=F d l (d l — элементарное перемещение). Учитывая (24.1), полу­чаем, что dA=mg d l, т. е. mg 0 l= —m d j, или

Величина dj/d l характеризует изменение потенциала на единицу длины в направлении перемещения в поле тяготения. Можно показать, что

(25.5)

где — градиент скаляра j (см. (12.5)). Знак минус в формуле (25.5) показывает, что вектор напряженности g направлен в сторону убывания по­тенциала.

В качестве частного примера, исходя из представлений теории тяготения, рассмот­рим потенциальную энергию тела, находящегося на высоте h относительно Земли:

где R 0 радиус Земли. Так как

(25.6)

то, учитывая условие h<<R 0, получаем

Таким образом, мы вывели формулу, совпадающую с (12.7), которая постулировалась раньше.

§ 26. Космические скорости

Для запуска ракет в космическое пространство надо в зависимости от поставленных целей сообщать им определенные начальные скорости, называемые космическими.

Первой космической (или круговой) скоростью v 1 называют такую минимальную скорость, которую надо сообщить телу, чтобы оно могло двигаться вокруг Земли по круговой орбите, т. е. превратиться в искусственный спутник Земли. На спутник, движущийся по круговой орбите радиусом r, действует сила тяготения Земли, сооб­щающая ему нормальное ускорение v /r. По второму закону Ньютона,

Если спутник движется вблизи поверхности Земли, тогда r»R 0 (радиус Земли) и g=GM/R (см. (25.6)), поэтому у поверхности Земли

Первой космической скорости недостаточно для того, чтобы тело могло выйти из сферы земного притяжения. Необходимая для этого скорость называется второй космической. Второй космической (или параболической) скоростью v 2 называют ту наименьшую скорость, которую надо сообщить телу, чтобы оно могло преодолеть притяжение Земли и превратиться в спутник Солнца, т. е. чтобы его орбита в поле тяготения Земли стала параболической. Для того чтобы тело (при отсутствии со­противления среды) могло преодолеть земное притяжение и уйти в космическое пространство, необходимо, чтобы его кинетическая энергия была равна работе, совер­шаемой против сил тяготения:

откуда

Третьей космической скоростью v 3 называют скорость, которую необходимо сооб­щить телу на Земле, чтобы оно покинуло пределы Солнечной системы, преодолев притяжение Солнца. Третья космическая скорость v 3=16,7 км/с. Сообщение телам таких больших начальных скоростей является сложной технической задачей. Ее первое теоретическое осмысление начато К. Э. Циолковским, им была выведена уже рассмот­ренная нами формула (10.3), позволяющая рассчитывать скорость ракет.

Впервые космические скорости были достигнуты в СССР: первая — при запуске первого искусственного спутника Земли в 1957 г., вторая — при запуске ракеты в 1959 г. После исторического полета Ю. А. Гагарина в 1961 г. начинается бурное развитие космонавтики.

§ 27. Неинерциальные системы отсчета. Силы инерции

Как уже отмечалось (см. § 5, 6), законы Ньютона выполняются только в инерциальных системах отсчета. Системы отсчета, движущиеся относительно инерциальной системы с ускорением, называются неинерциальными. В неинерциальных системах законы Нью­тона, вообще говоря, уже несправедливы. Однако законы динамики можно применять и для них, если кроме сил, обусловленных воздействием тел друг на друга, ввести в рассмотрение силы особого рода — так называемые силы инерции.
