Полученные спектры

1. Редуцированный (экспериментальный) опорный спектр лампы накаливания и истинный спектры лампы накаливания

а.

б.

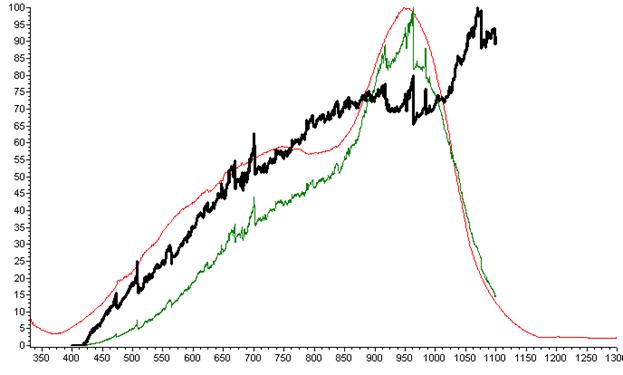

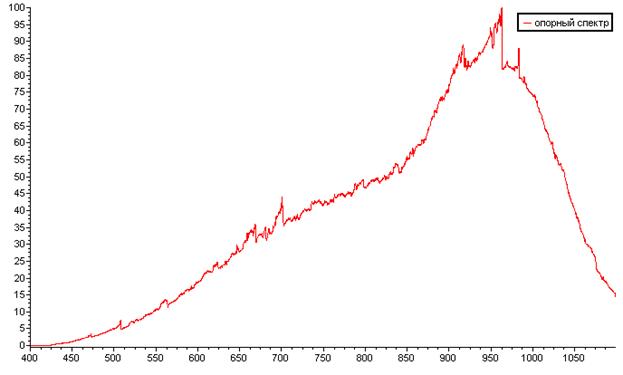

Рис. 2. Спектр лампы накаливания: a – редуцированный опорный спектр, б – получение истинного спектра.

2. Редуцированный спектр пропускания оптического стекла, легированного неодимом, многослойного отражателя-1.

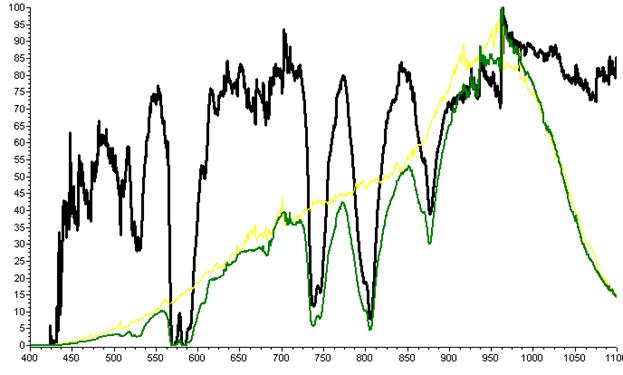

Рис. 3. Спектр пропускания оптического стекла.

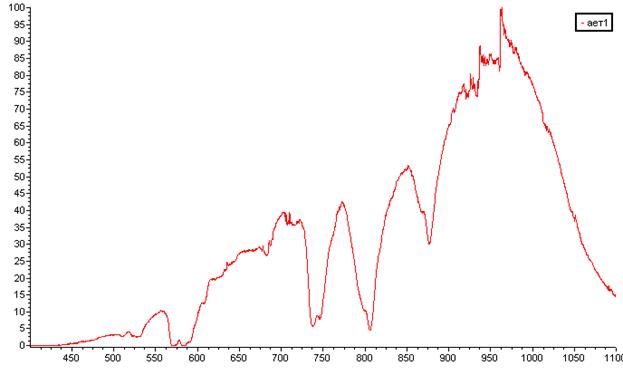

Рис. 4. Спектр пропускания многослойного отражателя-1 (зеркало).

3. Рассчитанные спектральные функции α_λ = f (λ) поглощения оптического стекла, отражения ρ_λ = f (λ) многослойного диэлектрического зеркала.

При расчете спектральных функций τ_λ = f (λ) используются редуцированный спектр пропускания I _{τ ред} (λ) и редуцированным опорным спектром I _{оп. ред} (λ):

Если отражением от торцов можно пренебречь, то с достаточной для практики точностью функция поглощения может быть найдена как

α_λ = 1 – τ_λ.

Рис.5. Рассчитанная спектральная функция τ_λ = f (λ) для оптического стекла

Рис.6. Рассчитанная спектральная функция α_λ = f (λ) поглощения оптического стекла.

Для интерференционного зеркала допустимо пренебречь поглощением α_λ и, исследуя экспериментально характеристики отражения, полагать

ρ_λ = 1 – τ_λ.

Рис.8. Рассчитанная спектральная функция отражения ρ_λ = f (λ) многослойного отражателя-1 (зеркала).

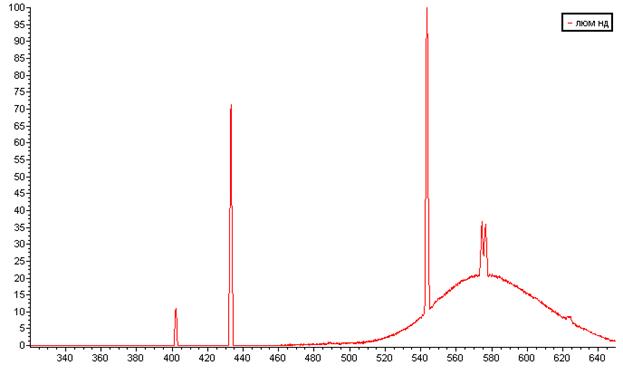

4. Редуцированный и истинный спектр излучения люминесцентной ртутной лампы.

а.

б.

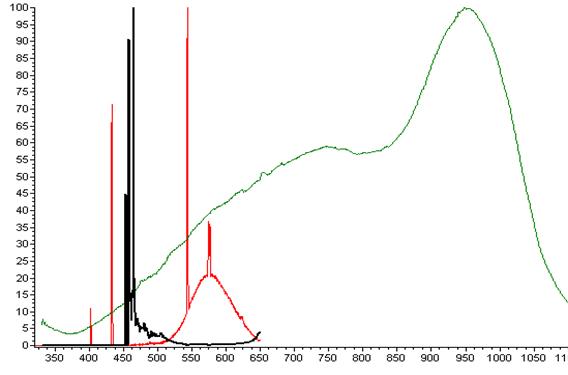

Рис. 9. Спектр лампы накаливания: a – редуцированный опорный спектр, б – получение истинного спектра.

Вывод.

В ходе лабораторной работы были получены спектры источников оптического излучения и спектральных коэффициентов пропускания, отражения и поглощения некоторых оптических материалов и элементов.

В процессе регистрации истинный вид спектральной функции объекта I _λ = f (λ) искажается за счет селективности спектральных свойств фотоприемника и пропускания оптического тракта монохроматора. Экспериментальный спектр, зарегистрированный ФПУ, называют редуцированным (приведенным), т. е. пересчитанным с учетом спектральной характеристики всего оптического тракта монохроматора.

Таким образом, были рассчитаны истинные спектры для галогенной лампы и люминесцентной ртутной лампы. Также были получены спектральная функция пропускания оптического стекла и спектральная функция отражения многослойного отражателя (диэлектрического зеркала).
