Порядок выполнения работы. Учреждение образования

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

Учреждение образования

«Молодечненский государственный политехнический колледж»

Г.

ЛАБОРАТОРНАЯ РАБОТА №

Измерение показателя

Преломления стекла

Учащегося группы _______

________________________

________________________

Молодечно, 2009

Цель работы: наблюдение преломления света на границе раз­дела сред воздух - стекло, измерение показателя преломления стекла.

Приборы и принадлежности: плоскопараллельная стеклянная пластинка, имеющая форму трапеции, лист миллиметровой бумаги, линейка, остро заточенный карандаш, иголки.

Вывод расчетной формулы

В соответствии с законом преломления

где αи γ - углы падения и преломления соответственно; n₁ и п₂ - абсолютные показатели преломления первой и второй сред. Счи­тая, что первой средой является воздух, показатель преломления которого n₁≈ 1, получаем

Порядок выполнения работы

1. Плоскопараллельную стеклянную пластинку расположите на листе бумаги с миллиметровыми делениями, обведите ее кон­тур остро заточенным карандашом.

2. Расположите миллиметровый лист бумаги (на подложке из картона) на углу стола. На середину листа положите плашмя пластинку (Рис. 1). Сами расположитесь так, чтобы глаз находился на уровне пластинки.

3. Вколите булавку 2 в лист бумаги около грани пластинки.

4. Глядя сквозь пластинку, вколите в лист бумаги последовательно булавки 1, 3, 4, выбирая места для них так, чтобы видимые через пластинку нижние части булавок казались расположенными на одной прямой.

5. Снимите пластинку, выньте булавки и отметьте точками их положения.

6. С помощью линейки прочертите входящий, выхо­дящий и преломленный лучи (рис. 2).

7. Через точку В границы раздела двух сред воздух-стекло про­ведите перпендикуляр к границе, отметив

угол падения α и угол преломления γ.

8. Циркулем проведите окружность с центром в точке В и по­стройте прямоугольные треугольники Δ ABE и Δ CBD (рис. 2).

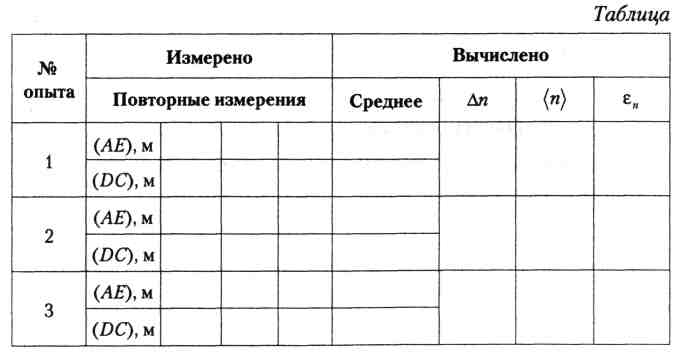

9. Измерьте отрезки АЕ и DC. Результаты измерения занесите в таблицу.

10. Проделайте полностью данный эксперимент еще не менее двух раз, меняя угол падения луча на плоскопараллельную стеклянную пластину.

11. Проведите соответствующие построения и измерения отрез­ков АЕ и DC. Результаты измерений занесите в таблицу.

12. Вычислите средние значения длин отрезков áАЕñ и áDCñ, запи­сав их в таблицу.

13. Исходя из того, что , и АВ = ВС, вычислите абсолютный показатель преломления стекла

Результат вычисления запишите в таблицу.

14. Рассчитайте абсолютные погрешности прямых измерений длин отрезков Δ АЕ и Δ DС:

15. Вычислите относительную погрешность косвенного измере­ния показателя абсолютного преломления стекла

Результаты вычислений запишите в таблицу.

16. Вычислите абсолютную погрешность измерения абсолютного показателя преломления стекла

Результат вычисления запишите в таблицу.

17. Окончательный результат запишите в виде:

18. Сопоставьте полученный результат с табличным значением аб­солютного показателя преломления стекла. Ответ обоснуйте.

Ответьте на кон т рольные вопросы

1. Запишите формулу для вычисления скорости света в среде с абсолютным показателем

преломления п.

2. От чего зависит показатель преломления вещества?

3. Как изменяется абсолютный показатель преломления вещества при увеличении частоты падающего света?

4. В чем заключается явление полного отражения света на гра­нице раздела двух сред?

Выводы:
