Вывод: величина тока зависит от скорости внесения магнита

Причина возникновения тока: изменение магнитной индукции.

Опыт 2: поворот рамки одного гальванометра, соединенного с другим гальванометром.

Причина возникновения тока: поворот рамки в магнитном поле.

Опыт 3: замыкание (размыкание) ключа; перемещение движка реостата. (рис.3)

Причина возникновения тока: изменение магнитной индукции.

Рис. 3

Отчего зависит величина и направление индукционного тока?

Опыт: внесение (вынесение) магнита в замкнутый контур сначала с одним магнитом, затем с двумя магнитами. (рис. 4)

Рис. 4

Вывод: величина тока зависит от величины магнитной индукции.

Опыт: внесение (вынесение) магнита сначала северным полюсом, затем южным полюсом. (рис. 5)

Рис. 5

Вывод: направление тока зависит от направления магнитного поля.

Опыт: вносим магнит сначала медленно, затем быстро.

Вывод: величина тока зависит от скорости внесения магнита.

Учитель: Для определения направления индукционного тока в замкнутом контуре используется правило Ленца: Индукционный ток имеет такое направление, что созданный им магнитный поток через поверхность, ограниченную контуром, препятствует изменению магнитного потока, вызвавшего этот ток.

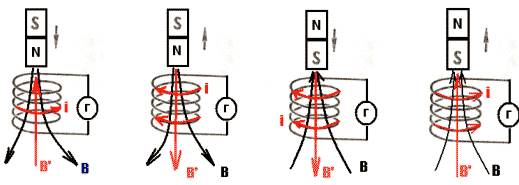

Применим данное правило для следующих случаев: (рис. 6)

Рис. 6

(два случая учитель разбирает сам, два остальных случая учащиеся выполняют самостоятельно в тетрадях, двух учеников можно вызвать к доске).

Демонстрация правила Ленца

Этап закрепления полученных знаний:

Решение качественных задач:

· Сквозь отверстие катушки падает магнит. С одинаковыми ли ускорениями он движется при замкнутой и разомкнутой обмотках катушки?

· В вертикальной плоскости подвешено на двух нитях медное кольцо. В него один раз вдвигается стальной стержень, другой раз - магнит. Влияет ли движение стержня и магнита на положение кольца?

· Проволочная рамка вращается в однородном магнитном поле вокруг оси, параллельной линиям напряженности поля. Будет ли в ней возникать индукционный ток?

· Как надо перемещать в магнитном поле Земли замкнутый проволочный прямоугольник, чтобы в нем наводился ток?

· Кольцо из проволоки, приведенное в быстрое вращение между полюсами электромагнита, заметно нагревается. Объясните это явление. Будет ли нагреваться при тех же условиях кольцо, имеющее разрез.

· Экспериментальная задача: рис.7 - в стальной сердечник трансформатора, подключенного к напряжению 220В (РНШ) вносят замкнутый контур с лампочкой. Почему загорается лампочка при этом?

Рис. 7

Экспериментальная задача: рис.8- Замкнутое алюминиевое кольцо насаживают на стальной сердечник трансформатора, подключенного к РНШ. При увеличении напряжения до 220 В кольцо постепенно поднимается. Замкнутое кольцо заменяют кольцом с зазором, и наблюдают, что кольцо не поднимается. Почему?

Рис. 8
