Выбор трансформаторов тока
Используя те же расчетные величины, что и для выбора выключателей, выполним расчет, выбор и проверку трансформаторов тока на стороне НН (6 кВ) в цепи присоединения сдвоенного реактора.
Uном=6 кВ, Iраб.ут.=360,8 А.
Суммарное сопротивление внешней вторичной цепи трансформатора тока:
где
– сопротивление контактов (принимается равным для всей цепи 0,1 Ом).

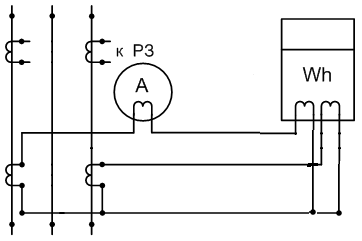

Рисунок 5.7. Схема присоединения приборов к трансформаторам тока
Таблица 5.13
| Приборы | Тип | Нагрузка ТТ от приборов, ВА | |
| Фаза А | Фаза С | ||
| Амперметр | ЩК 96 | 0,5 | - |
| Счетчик активной энергии | Меркурий 234 ARTM | 2,5 | 2,5 |
| Итого | 2,5 |
Из таблицы видно, что наиболее загружен трансформатор тока фазы С, тогда сопротивление приборов определяется:
Приняв длину алюминиевых соединительных проводников
, сечение 4
и удельное сопротивление электрическому току ρ=0,028 Ом∙м, находим:
Расчетная вторичная нагрузка трансформаторов тока составляет:
Выбираем трансформатор тока типа ТОЛ – 10. Расчетные и номинальные данные по выбору трансформаторов тока сведены в таблицу 5.12.
Таблица 5.14
| ТОЛ – 10 | Расчетные величины |
 100 кА
|
|
